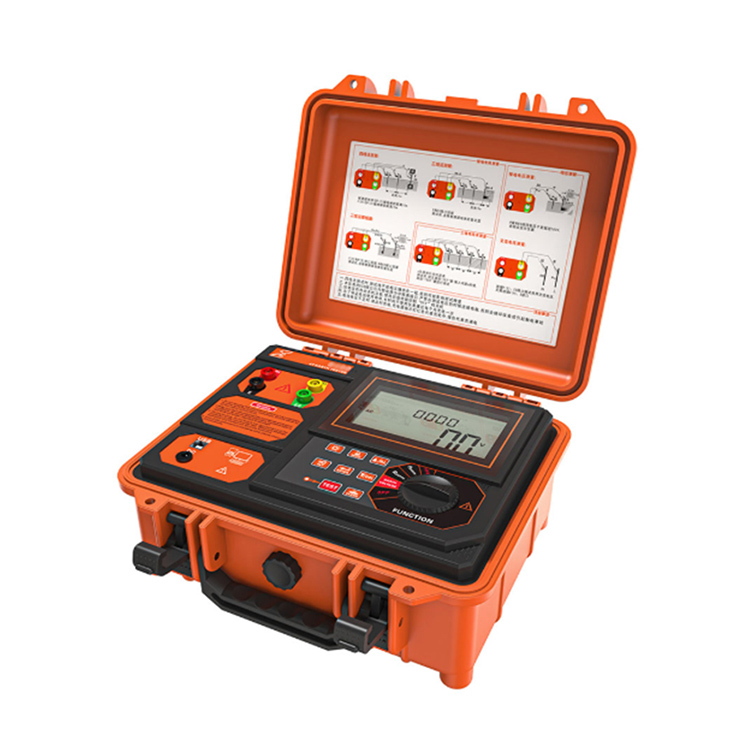

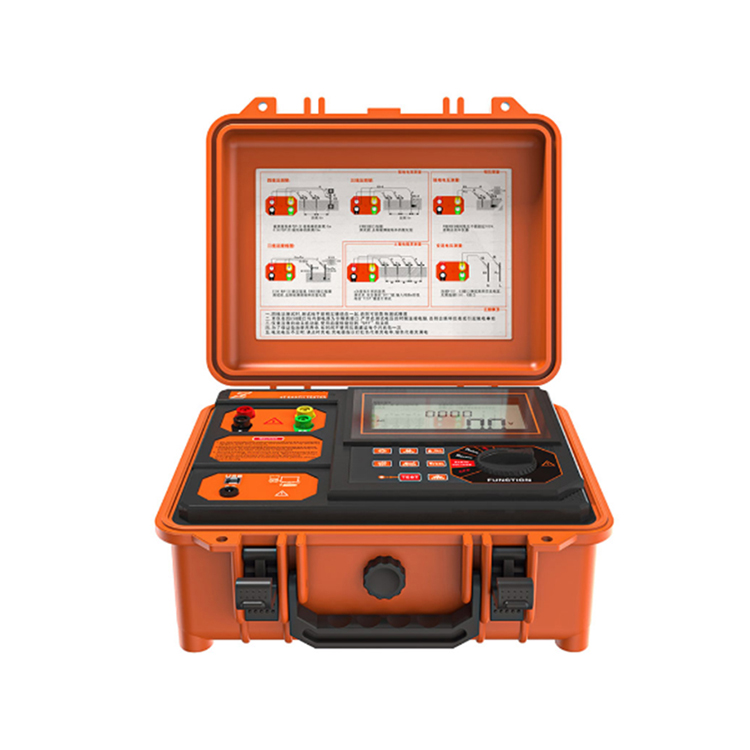

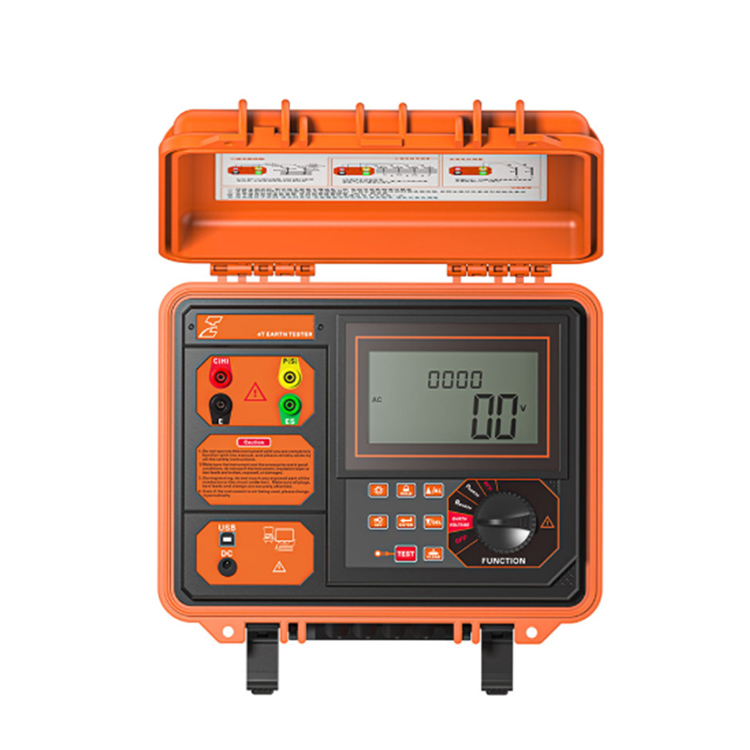

VS-3001 เครื่องทดสอบความต้านทานดินแบบดิจิตอล

เครื่องทดสอบความต้านทานกราวด์ VS-3001 ได้รับการออกแบบและผลิตเป็นพิเศษสำหรับการวัดความต้านทานกราวด์ ความต้านทานของดิน แรงดันไฟฟ้ากราวด์ และแรงดันไฟฟ้ากระแสสลับ ณ สถานที่ปฏิบัติงาน ร่วมกับมาตรฐานการทดสอบความต้านทานกราวด์ป้องกันฟ้าผ่าใหม่ กระแสทดสอบสูงถึง 20mA เทคโนโลยีการประมวลผลแบบดิจิตอลและไมโคร วิธีความแม่นยำ 4 สาย วิธี 3 สาย และวิธีการ 2 สายอย่างง่ายในการวัดความต้านทานกราวด์ นำเข้าเทคโนโลยี FFT (Fast Fourier Transform) เทคโนโลยี AFC (การควบคุมความถี่อัตโนมัติ) ระบุสัญญาณรบกวนโดยอัตโนมัติและเลือกความถี่การวัด ทำให้การรบกวน ลดผลกระทบและให้ค่าความต้านทานกราวด์ที่แม่นยำยิ่งขึ้น มีความสามารถในการป้องกันการรบกวนและการปรับตัวต่อสภาพแวดล้อมที่เป็นเอกลักษณ์ และมีความสม่ำเสมอที่ดีของการทดสอบซ้ำๆ ทำให้มั่นใจได้ถึงความแม่นยำสูง ความเสถียรสูง และความน่าเชื่อถือสูงในการวัดระยะยาว มีการใช้กันอย่างแพร่หลายในการวัดความต้านทานกราวด์ ความต้านทานของดิน แรงดันไฟฟ้ากราวด์ และแรงดันไฟฟ้ากระแสสลับของพลังงานไฟฟ้า โทรคมนาคม อุตุนิยมวิทยา แหล่งน้ำมัน การก่อสร้าง การป้องกันฟ้าผ่า และอุปกรณ์ไฟฟ้าอุตสาหกรรม

เครื่องทดสอบความต้านทานกราวด์ VS-3001 หรือที่เรียกว่าเครื่องทดสอบความต้านทานกราวด์ที่มีความแม่นยำ เครื่องทดสอบความต้านทานกราวด์สี่สาย เครื่องทดสอบความต้านทานกราวด์สองสามสี่สาย เครื่องทดสอบความต้านทานดิน ประกอบด้วยโฮสต์ ซอฟต์แวร์ข้อมูล สายทดสอบ แท่งกราวด์เสริม สายการสื่อสาร ฯลฯ การออกแบบประเภทกล่องเครื่องมือพิเศษสำหรับโฮสต์โดยใช้พลาสติกโพรพิลีนเป็นวัตถุดิบ เพิ่มฟิลเลอร์คอมโพสิตใหม่สำหรับการฉีดขึ้นรูปครั้งเดียว ความหนาแน่นต่ำ ความแข็งแรง ความแข็ง ความแข็ง ความต้านทานการสึกหรอ ทนความร้อน ประสิทธิภาพของฉนวนจะดีกว่า ตัวกล่องสามารถทนต่อแรงกดดันได้ประมาณ 200 กก. ทำให้มั่นใจได้ถึงความแม่นยำสูง ความเสถียรสูง และความน่าเชื่อถือสูงในการทดสอบด้านสิ่งแวดล้อมต่างๆ หน้าจอ LCD ขนาดใหญ่ของโฮสต์พร้อมไฟแบ็คไลท์และการแสดงกราฟแท่ง มองเห็นได้ชัดเจนในทันที ในเวลาเดียวกัน สามารถจัดเก็บข้อมูลได้ 300 ชุด และฟังก์ชันการอ่านข้อมูลในอดีต การดู การบันทึก การรายงาน และการพิมพ์สามารถทำได้ผ่านซอฟต์แวร์ข้อมูล

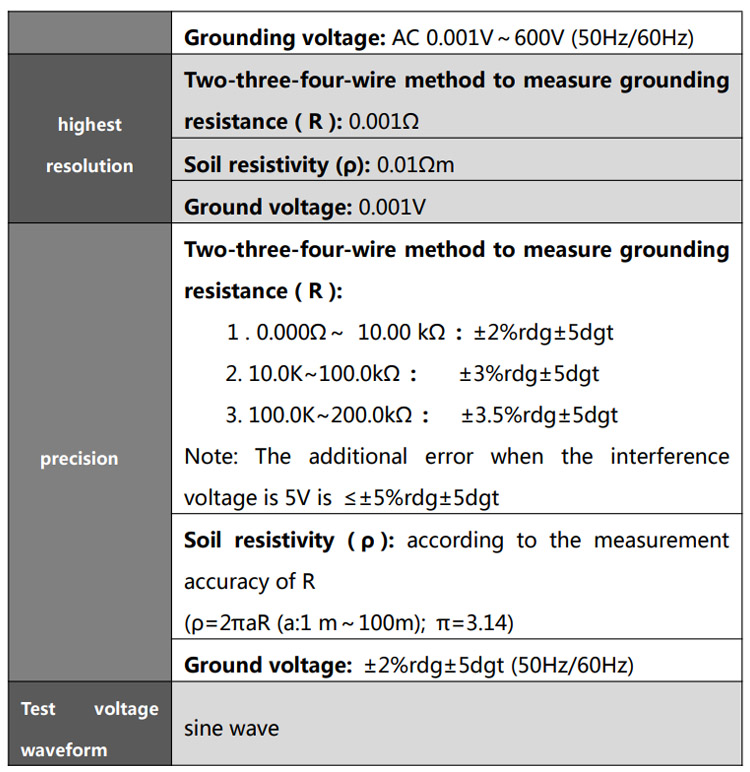

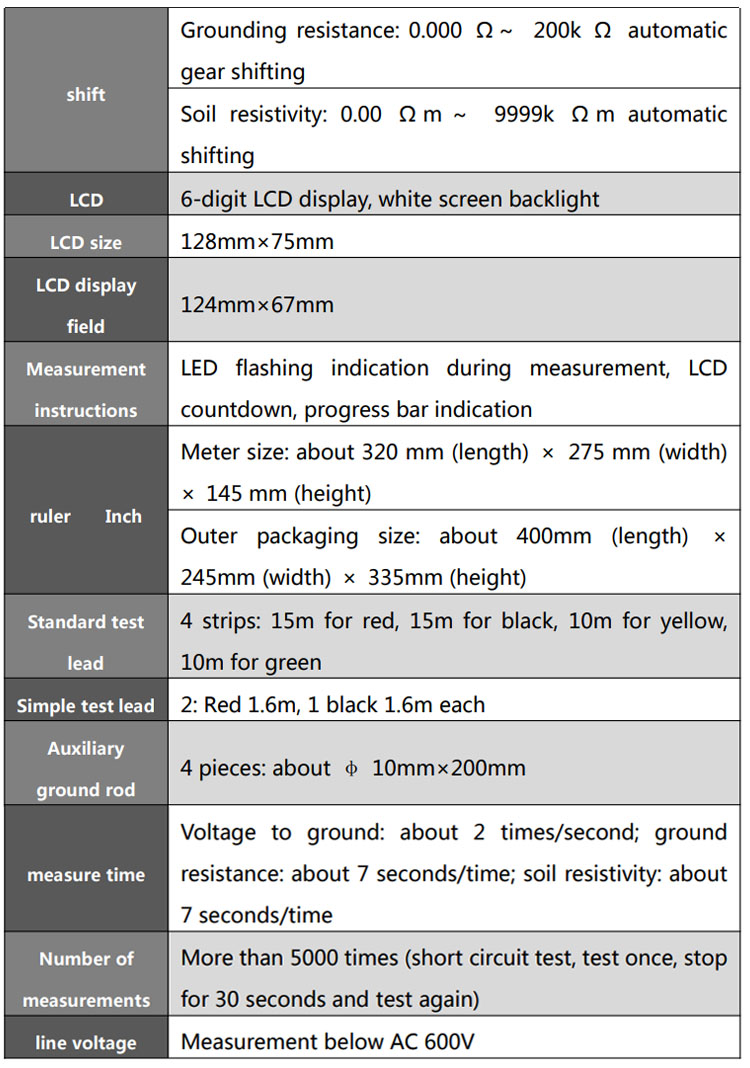

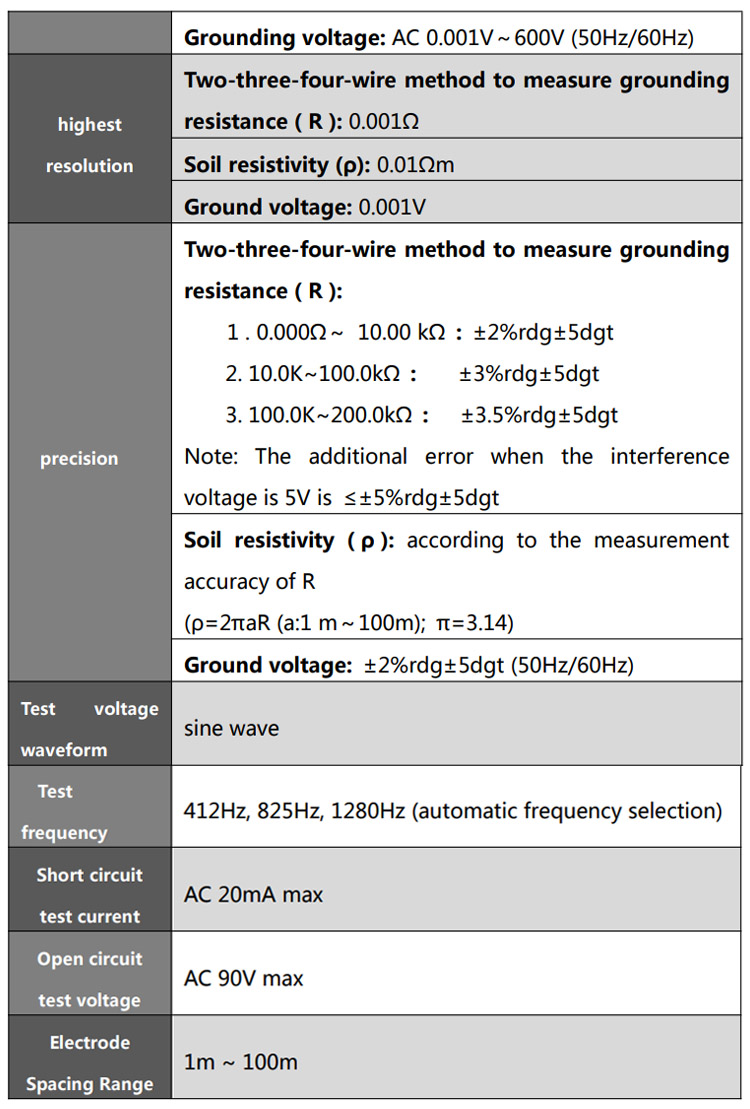

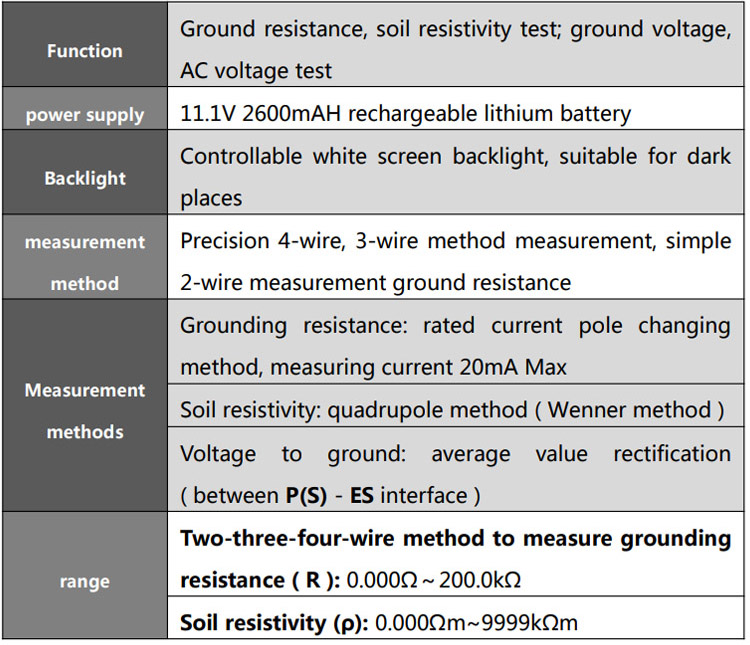

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติที่สำคัญ

ความแม่นยำสูงและป้องกันการรบกวน: การเลือกความถี่อัตโนมัติ (412Hz/825Hz/1280Hz) ช่วยลดสัญญาณรบกวน ความแม่นยำในการวัดความต้านทานกราวด์สามารถเข้าถึง ±2%rdg±5dgt สำหรับช่วง 0.000Ω–10.00kΩ

การออกแบบที่ทนทานและพกพาได้‌: มาในกล่องเครื่องมือสถานีฐานระดับอุตสาหกรรมที่ทนทานต่อแรงกด 200 กิโลกรัม มีน้ำหนักเบา (สถานีฐาน 2.7 กก.) และเหมาะสำหรับการใช้งานภาคสนาม

ช่วงการวัดกว้าง‌: ความต้านทานกราวด์: 0.000Ω–200 kΩ; ความต้านทานของดิน: 0.00 Ω·m–9999 kΩ·m; สายดิน/แรงดันไฟฟ้ากระแสสลับ: 0.001–600.0 V.

การใช้งานที่เป็นมิตรต่อผู้ใช้: จอ LCD ขนาดใหญ่พร้อมไฟแบ็คไลท์ แถบทดสอบความคืบหน้า ตัวแสดงการนับถอยหลัง และแป้นหมุน/ปุ่มฟังก์ชันที่ใช้งานง่าย สามารถตรวจจับสัญญาณรบกวนได้โดยอัตโนมัติ (คำเตือนเสียงรบกวน > 5V) และสภาวะโอเวอร์โหลด (จอแสดงผล OL)

การจัดการข้อมูล‌: จัดเก็บข้อมูลได้มากถึง 300 ชุด สามารถเก็บ ตรวจสอบ ลบข้อมูลบนอุปกรณ์ และถ่ายโอนผ่าน ‌RS232/USB ไปยังพีซี‌ โดยใช้ซอฟต์แวร์ที่ให้มาสำหรับการรายงานและการพิมพ์

การปฏิบัติตามข้อกำหนดด้านความปลอดภัย: ตรงตามมาตรฐาน IEC61010-1 (CAT III 300V, CAT IV 150V) พร้อมการป้องกันโอเวอร์โหลดและคำเตือนด้านความปลอดภัยที่ชัดเจนเกี่ยวกับการแยก ขีดจำกัดแรงดันไฟฟ้า (ไม่เกิน 600V) และการทำงานที่เหมาะสม

การใช้งาน

VS-3001 ใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการทดสอบระบบสายดินและการวิเคราะห์ดินที่เชื่อถือได้ รวมถึง:

วิศวกรรมไฟฟ้า‌ – การทดสอบ

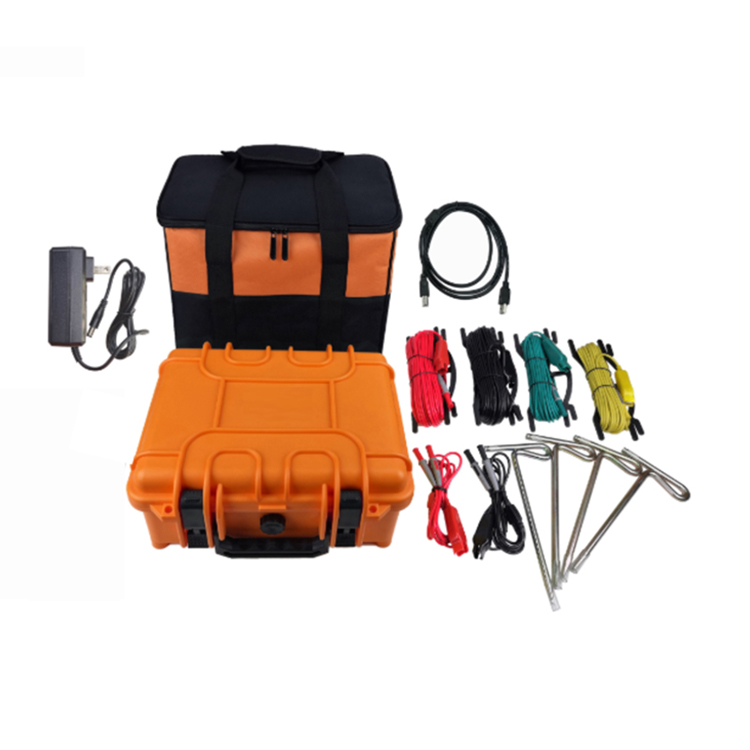

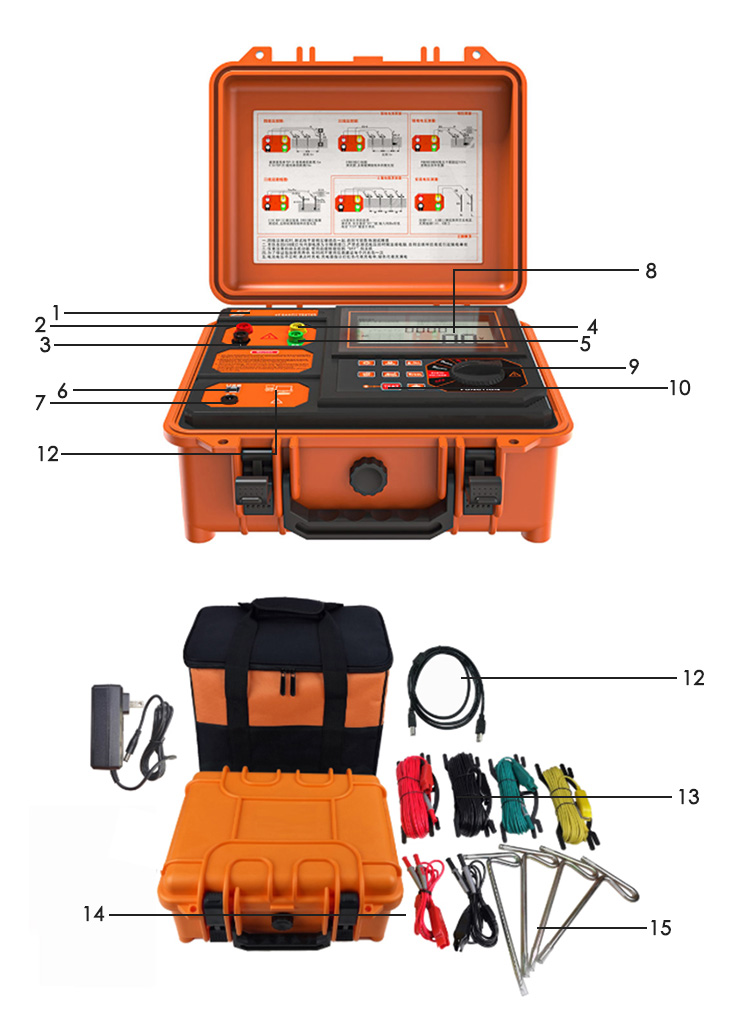

โครงสร้าง

1: การจัดวางรุ่นผลิตภัณฑ์

2: C(H) อินเทอร์เฟซ: เสาปัจจุบัน

3: อินเทอร์เฟซ E: เสากราวด์

4: P(S) อินเทอร์เฟซ: ขั้วแรงดันไฟฟ้า

5: อินเทอร์เฟซ ES

6: อินเทอร์เฟซ USB

7: พอร์ตการชาร์จ

8: จอแอลซีดี

9: ปุ่มเกียร์ฟังก์ชั่น

10: พื้นที่สำคัญ

11: สายเคเบิลข้อมูล USB

12: S480 เมตร

13:4 เส้นทดสอบมาตรฐาน

14: 2 เส้นทดสอบง่ายๆ

15: ก้านกราวด์เสริม

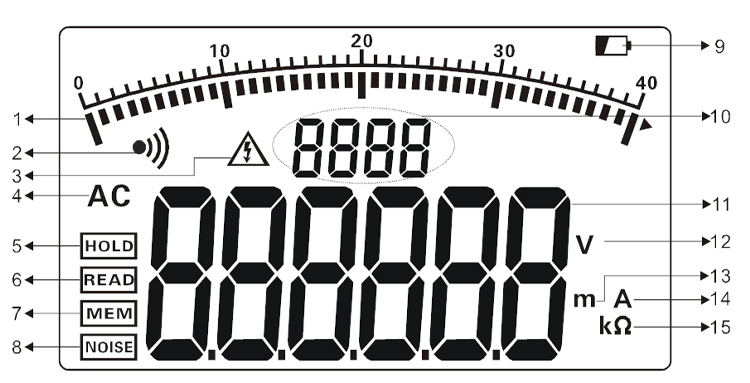

1. กราฟแท่งความคืบหน้าการทดสอบ (ความคืบหน้าการทดสอบการแสดงผล, การแสดงผลแบบไดนามิก)

2. ตัวแสดงการเตือน (แสดงเมื่อเปิดใช้งานฟังก์ชันการเตือน และจะกะพริบเมื่อเกินเกณฑ์การเตือน)

3. ตัวบ่งชี้แรงดันไฟฟ้าเกิน (แสดงเมื่อแรงดันไฟฟ้าที่ทดสอบเกิน 30V เตือนให้ใส่ใจกับความปลอดภัย)

4. คำแนะนำในการสื่อสาร

5. ตัวแสดงการเก็บข้อมูล (แสดงเมื่อกดปุ่ม HOLD เพื่อเก็บข้อมูล)

6. คำแนะนำในการตรวจสอบข้อมูล (แสดงเมื่อกดปุ่ม HOLD ค้างไว้เป็นเวลา 3 วินาทีเพื่อเข้าสู่การตรวจสอบข้อมูล)

7. ตัวแสดงการจัดเก็บข้อมูล (แสดงเมื่อเก็บข้อมูลขณะเก็บข้อมูลโดยกดปุ่ม HOLD)

8. สัญญาณรบกวน (แสดงเมื่อแรงดันไฟฟ้ารบกวนเกิน 5V)

9. ไฟแสดงสถานะแบตเตอรี่เหลือน้อย

10. บ่งชี้จำนวนกลุ่มข้อมูลที่เก็บไว้

11. ข้อมูลการทดสอบ

12. สัญลักษณ์หน่วยแรงดันไฟฟ้า

13. สัญลักษณ์หน่วยความยาว

14. สัญลักษณ์หน่วยปัจจุบัน

15. สัญลักษณ์หน่วยต้านทาน

บริษัทจะไม่รับผิดชอบต่อความสูญเสียอื่น ๆ ที่เกิดจากการใช้งานในทางที่ผิด

เนื้อหาของคู่มือผู้ใช้นี้ไม่ควรใช้เป็นเหตุผลในการใช้ผลิตภัณฑ์เพื่อวัตถุประสงค์พิเศษ
