ระบบทดสอบ AC Hipot แบบปล่อยประจุบางส่วนฟรี 100kV

เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับไร้การคายประจุบางส่วน 100kV เป็นโซลูชันการทดสอบแรงดันไฟฟ้าสูงระดับมืออาชีพที่พัฒนาขึ้นสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อแรงดันไฟฟ้าและการตรวจจับการคายประจุบางส่วนของหม้อแปลง สวิตช์เกียร์ ฉนวน สายเคเบิล บุชชิ่ง อุปกรณ์ GIS และอุปกรณ์ไฟฟ้าอื่นๆ

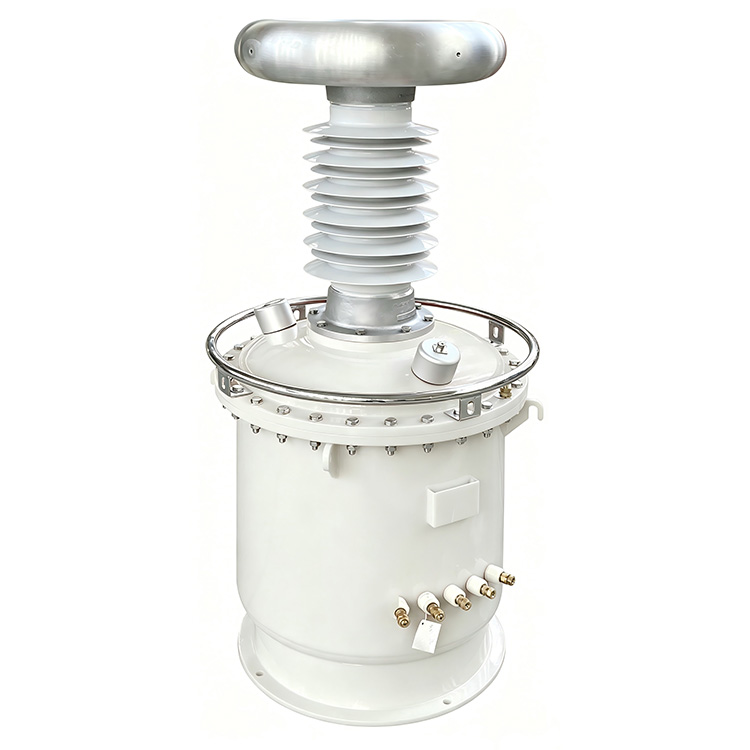

ระบบนี้ใช้หม้อแปลงทดสอบหุ้มฉนวนแก๊ส SF6 แทนโครงสร้างแบบจุ่มน้ำมันแบบดั้งเดิม ซึ่งช่วยลดความเสี่ยงของการปนเปื้อนของน้ำมันในขณะที่ลดน้ำหนักอุปกรณ์ลงได้อย่างมาก 20% ถึง 60% หม้อแปลงนี้มีฉนวนที่เหนือกว่าและการคายประจุบางส่วนต่ำเป็นพิเศษ ซึ่งถึงระดับ PD ≤3pC ระบบทั้งหมดจะรักษาการปล่อยประจุบางส่วนทั้งหมดไว้ไม่สูงกว่า 5pC เมื่อทำงานที่แรงดันไฟฟ้าที่กำหนด

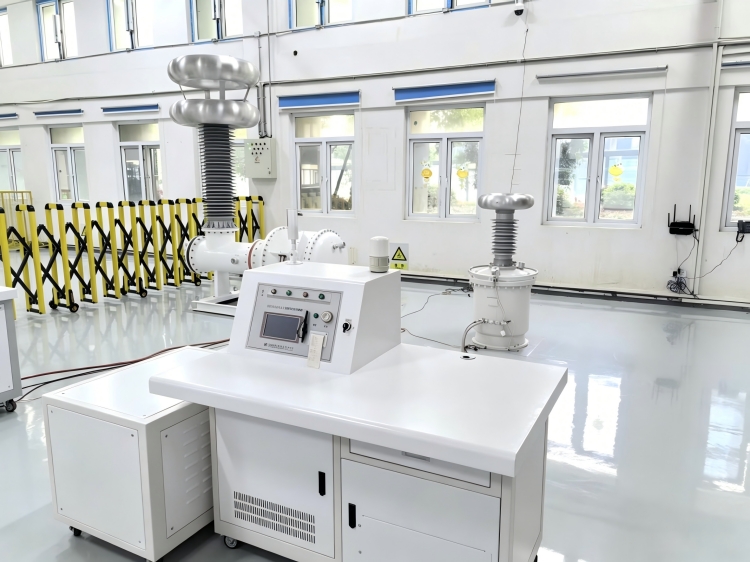

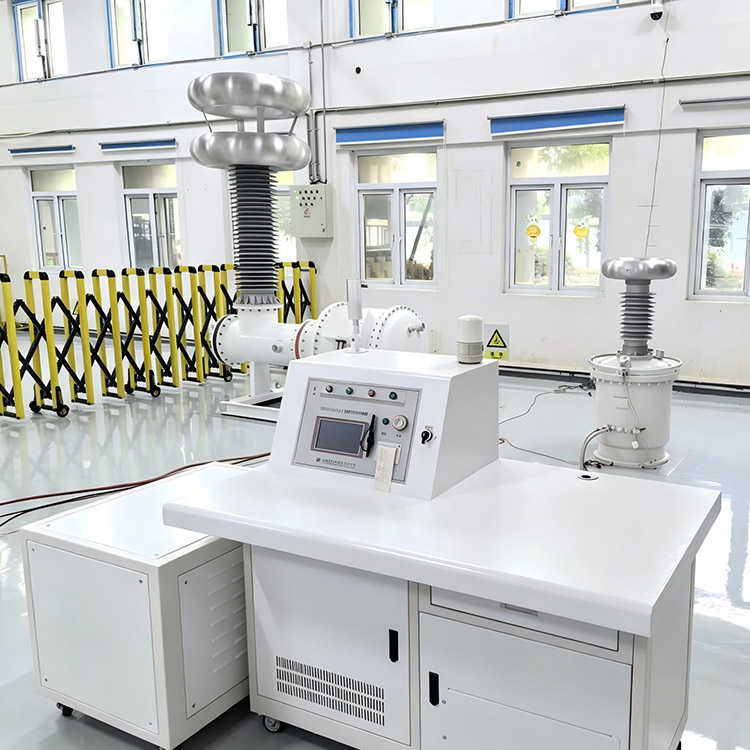

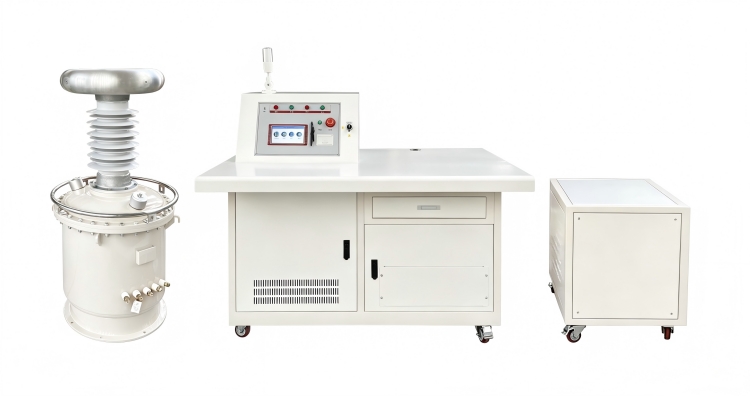

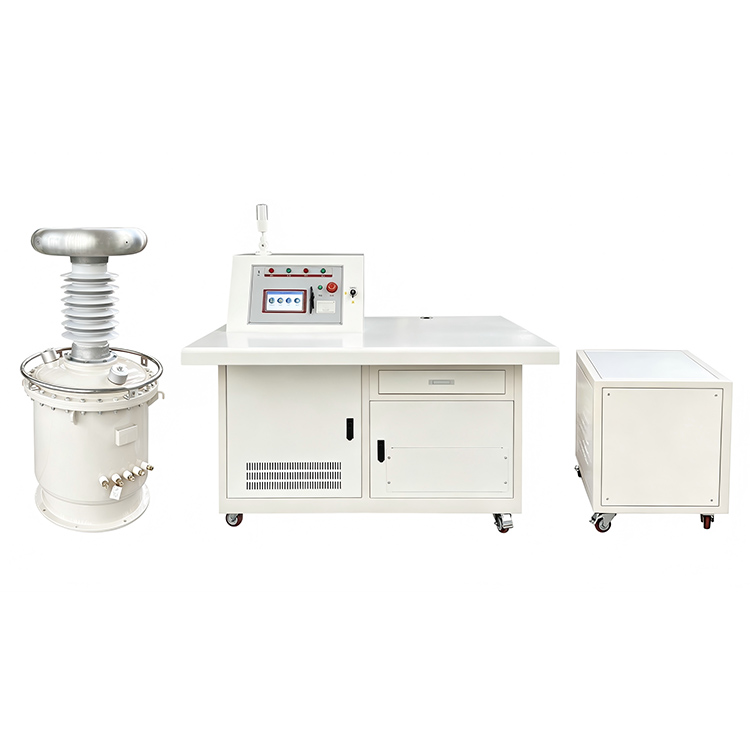

เครื่องทดสอบแบบครบวงจรนี้ประกอบขึ้นด้วยหม้อแปลงทดสอบไฟฟ้าแรงสูง ตัวเก็บประจุแบบคัปปลิ้ง เครื่องปฏิกรณ์จำกัดกระแสไฟฟ้าแรงสูง เครื่องปฏิกรณ์ชดเชยแรงดันต่ำ หม้อแปลงแยก คอนโซลการทำงานอัตโนมัติ และตู้ชดเชย โครงสร้างการชดเชยแรงดันไฟฟ้าต่ำในตัวสามารถลดการใช้กระแสไฟฟ้าอินพุตได้อย่างมีประสิทธิภาพสูงสุด 60% ซึ่งช่วยยกระดับประสิทธิภาพการใช้พลังงานและลดค่าใช้จ่ายในการดำเนินงานรายวัน

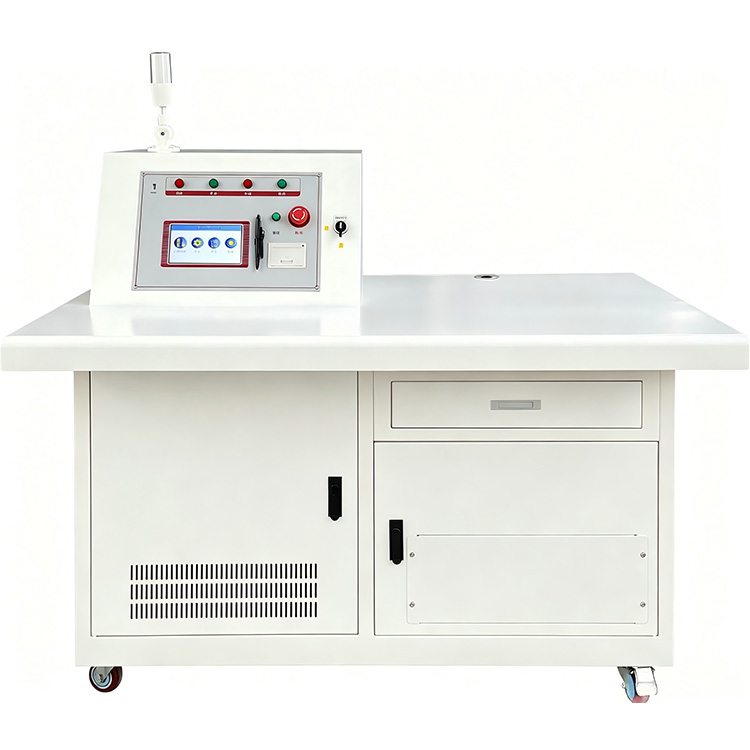

ติดตั้งคอนโซลควบคุมหน้าจอสัมผัสสีขนาด 7 นิ้ว ระบบรองรับโหมดการทดสอบทั้งแบบอัตโนมัติและแบบแมนนวล ผู้ใช้สามารถกำหนดค่าระดับแรงดันไฟฟ้า อัตราการเพิ่มแรงดันไฟฟ้า และความทนทานต่อระยะเวลาการทดสอบได้อย่างอิสระสูงสุดห้าระดับ ฟังก์ชันการทดสอบอัตโนมัติประกอบด้วยการเพิ่มแรงดันไฟฟ้า การสลับการชดเชย ไทม์มิ่ง การลดแรงดันไฟฟ้า การจัดเก็บข้อมูล และการพิมพ์รายงาน ซึ่งช่วยปรับปรุงประสิทธิภาพการทดสอบและความสามารถในการทำซ้ำได้อย่างมาก

ออกแบบมาสำหรับห้องปฏิบัติการไฟฟ้าแรงสูงและการใช้งานทดสอบภาคสนาม ระบบให้เอาต์พุตไซน์ซอยด์ที่เสถียรโดยมีการบิดเบือนของรูปคลื่นน้อยกว่า 5% มีเสียงรบกวนในการทำงานต่ำ และการป้องกันที่เชื่อถือได้ต่อสภาวะแรงดันไฟเกินและกระแสเกิน การออกแบบที่ปรับขนาดได้ช่วยให้ระบบที่คล้ายกันภายในซีรีส์ผลิตภัณฑ์ได้รับพิกัดแรงดันไฟฟ้าสูงถึง 1200kV สำหรับการใช้งานการทดสอบแรงดันไฟฟ้าสูงพิเศษ

คู่มือผลิตภัณฑ์

ระบบทำงานอย่างไร

ระบบทดสอบไฮโปต์ AC แบบปล่อยประจุบางส่วนฟรี 100kV สร้างเอาต์พุตความถี่ไฟฟ้าแรงสูงที่เสถียรผ่านหม้อแปลงทดสอบหุ้มฉนวน SF6 ในระหว่างการทดสอบ ตัวเก็บประจุแบบคัปปลิ้งและวงจรการวัดจะตรวจสอบกิจกรรมการคายประจุบางส่วนอย่างต่อเนื่อง ในขณะที่ระบบควบคุมอัตโนมัติจะจัดการกระบวนการเพิ่มแรงดันไฟฟ้า การคงค้าง และลดแรงดันไฟฟ้า

เครื่องปฏิกรณ์ชดเชยแรงดันต่ำทำงานเพื่อลดกระแสอินพุตที่ต้องการ ซึ่งทำให้ประหยัดพลังงานได้ดีขึ้น และลดภาระโหลดของแหล่งจ่ายไฟที่เชื่อมต่อ ระบบทั้งหมดสามารถทำการทดสอบการทนต่อแรงดันไฟฟ้าและการวัดการคายประจุบางส่วนได้พร้อมกัน ดังนั้นผู้ใช้สามารถประเมินประสิทธิภาพของฉนวนของอุปกรณ์ไฟฟ้าแรงสูงทุกชนิดอย่างละเอียดได้

คุณสมบัติ

1、การออกแบบหม้อแปลงฉนวนก๊าซ SF6 ไม่มีการปนเปื้อนน้ำมัน

2、ระดับการปล่อยบางส่วนโดยรวม ≤5pC

3、ระดับการคายประจุบางส่วนของหม้อแปลง ≤3pC

4、พิกัดแรงดันเอาท์พุตสูงถึง 100kV

5 การชดเชยพลังงานรีแอกทีฟช่วยลดกระแสไฟจากแหล่งกำเนิดได้มากถึง 60%

6、โหมดการทดสอบอัตโนมัติและด้วยตนเอง

7、 การตั้งค่าแรงดันไฟฟ้าและเวลาที่ตั้งโปรแกรมได้ห้าขั้นตอน

8、อัตราทางลาดแรงดันไฟฟ้าที่ปรับได้จาก 0.5kV/s ถึง 2.5kV/s

9、การสลับการชดเชยอัตโนมัติและการควบคุมแรงดันไฟฟ้า

10、ฟังก์ชั่นการจัดเก็บข้อมูลประวัติและการพิมพ์

11、การวัดแรงดันไฟฟ้าที่มีความแม่นยำสูง

12, เอาต์พุตคลื่นไซน์เสถียรพร้อมความผิดเพี้ยน ≤5%

13、การทำงานที่มีเสียงรบกวนต่ำ ≤65dB

14、การป้องกันแรงดันไฟฟ้าเกินและกระแสเกินที่ครอบคลุม

15、เหมาะสำหรับการทดสอบแรงดันไฟฟ้าบางส่วนและ AC ทนต่อแรงดันไฟฟ้า

ฟิลด์แอปพลิเคชัน

1、บริษัทสาธารณูปโภคด้านไฟฟ้า

ใช้สำหรับการทดสอบฉนวนตามปกติและการประเมินการคายประจุบางส่วนของหม้อแปลง สวิตช์เกียร์ อุปกรณ์ GIS สายเคเบิล และอุปกรณ์สถานีย่อย

2、ห้องปฏิบัติการไฟฟ้าแรงสูง

เหมาะสำหรับการทดสอบประเภท การทดสอบการยอมรับของโรงงาน และโครงการวิจัยที่ต้องการประสิทธิภาพการปล่อยประจุบางส่วนต่ำเป็นพิเศษ

3、ผู้ผลิตหม้อแปลงไฟฟ้า

ใช้สำหรับการควบคุมคุณภาพ การตรวจสอบฉนวน และการทดสอบขั้นสุดท้ายของหม้อแปลงไฟฟ้ากำลังและหม้อแปลงไฟฟ้าระบบจำหน่ายในโรงงาน

4、มหาวิทยาลัยและสถาบันวิจัย

รองรับการศึกษาด้านวิศวกรรมไฟฟ้าแรงสูง การวิจัยฉนวน และโครงการทดสอบไฟฟ้าขั้นสูง

5、วิสาหกิจอุตสาหกรรมและเหมืองแร่

ให้การทดสอบการบำรุงรักษาเชิงป้องกันและการประเมินสภาพฉนวนสำหรับอุปกรณ์ไฟฟ้าที่สำคัญ

รายการทดสอบทั่วไป

1、 หม้อแปลง AC ทนต่อการทดสอบแรงดันไฟฟ้า

2、การทดสอบการปล่อยประจุบางส่วนของ GIS

3、การทดสอบสวิตช์เกียร์ไฟฟ้าแรงสูง

4、การทดสอบฉนวนสายไฟ

5、การทดสอบฉนวนและบุชชิ่ง

6、การทดสอบการยอมรับจากโรงงานอุปกรณ์ไฟฟ้า

7、การวิจัยในห้องปฏิบัติการไฟฟ้าแรงสูง

8、โปรแกรมการบำรุงรักษาเชิงป้องกัน

ข้อได้เปรียบของ Weshine

Weshine Electric มุ่งเน้นการพัฒนาและผลิตอุปกรณ์ทดสอบไฟฟ้าแรงสูง รวมถึงระบบการวัดการปล่อยประจุบางส่วน หน่วยทดสอบการทนต่อแรงดันไฟฟ้า AC ของเราพร้อมฉนวนแก๊ส SF6 มีเอาต์พุตการคายประจุบางส่วนต่ำมาก การทำงานอัตโนมัติอัจฉริยะ เทคโนโลยีการชดเชยการประหยัดพลังงาน และโมดูลป้องกันความปลอดภัยที่เชื่อถือได้ สร้างขึ้นเพื่อรองรับงานการทดสอบที่เข้มงวดทั้งในห้องปฏิบัติการและสภาพแวดล้อมการทำงานในสถานที่ โซลูชันทั้งหมดจาก Weshine ช่วยให้ลูกค้าดำเนินการตรวจสอบประสิทธิภาพของฉนวนที่แม่นยำ เป็นไปตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง และรักษาการทำงานอุปกรณ์ไฟฟ้าแรงสูงในระยะยาวให้มีเสถียรภาพ

ระบบทดสอบ AC Hipot แบบปล่อยประจุบางส่วนฟรี 100kV ของเราสามารถตอบสนองการทดสอบฉนวนไฟฟ้าแรงสูงและความต้องการในการตรวจสอบการปล่อยประจุบางส่วนได้อย่างเต็มที่ โปรดติดต่อทีมงานของเราได้ตลอดเวลาเพื่อขอโซลูชันที่ปรับแต่งเอง ข้อมูลทางเทคนิคโดยละเอียด และใบเสนอราคาที่แข่งขันได้
