ระบบทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อการคายประจุบางส่วนฟรี

ด้วยการใช้เทคโนโลยีหม้อแปลงหุ้มฉนวนแก๊ส SF6 ขั้นสูง ระบบทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อการคายประจุบางส่วนโดยอิสระ ให้เอาต์พุต 250kV ที่เสถียร โดยมีระดับการคายประจุบางส่วนโดยรวมที่ ≤5pC โดดเด่นด้วยการควบคุมอัตโนมัติอัจฉริยะ การชดเชยพลังงานรีแอกทีฟ การทำงานที่มีเสียงรบกวนต่ำ และฟังก์ชันการป้องกันที่ครอบคลุม เหมาะอย่างยิ่งสำหรับระบบสาธารณูปโภคด้านพลังงาน องค์กรอุตสาหกรรม มหาวิทยาลัย สถาบันวิจัย และห้องปฏิบัติการไฟฟ้าแรงสูง

เนื่องจากอุตสาหกรรมพลังงานกำลังยกระดับมาตรฐานสำหรับการตรวจสอบฉนวนและการตรวจจับการปล่อยประจุบางส่วน หน่วยทดสอบนี้จึงได้รับการพัฒนาเพื่อให้ตรงกับความต้องการของตลาดดังกล่าว ฉนวน SF6 ต่างจากหม้อแปลงทดสอบที่เต็มไปด้วยน้ำมันทั่วไป ฉนวน SF6 ช่วยลดความเสี่ยงของการรั่วไหลของน้ำมันและมลภาวะ ขณะเดียวกันก็ลดน้ำหนักอุปกรณ์โดยรวมลง 20% ถึง 60% เพื่อการขนส่งและการจัดวางที่ง่ายขึ้น

ประสิทธิภาพที่เชื่อถือได้ทั้งหมดนี้ได้รับการสนับสนุนจากความแข็งแกร่งด้านการผลิตระดับมืออาชีพ Weshine® เป็นโรงงานไฮเทคสมัยใหม่ที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต การขาย และการบริการอุปกรณ์และเครื่องมือทดสอบระบบไฟฟ้าอัตโนมัติ ผลิตภัณฑ์นี้จำหน่ายทั่วโลกและได้รับการตอบรับเชิงบวกจากลูกค้าจำนวนมาก

ผลงาน

เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อการคายประจุบางส่วนแบบอิสระใช้หม้อแปลงหุ้มฉนวนก๊าซ SF6 เพื่อรักษาเอาต์พุต 250kV ที่เสถียร โดยจำกัดการปล่อยประจุบางส่วนทั้งชุดไว้ที่ ≤5pC การควบคุมอัตโนมัติอัจฉริยะ การชดเชยพลังงานรีแอกทีฟ สัญญาณรบกวนต่ำ และการป้องกันความปลอดภัยหลายชั้น ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับโรงงานผลิตไฟฟ้า ลูกค้าอุตสาหกรรม มหาวิทยาลัย และห้องปฏิบัติการวิจัย

ดัชนีการคายประจุบางส่วนของเครื่องทั้งหมดสูงถึง ≤5pC และหม้อแปลง SF6 ในตัวจะสร้างการคายประจุบางส่วน ≤3pC เท่านั้นภายใต้แรงดันไฟฟ้าที่กำหนด ประสิทธิภาพของฉนวนที่ยอดเยี่ยมดังกล่าวทำให้เหมาะสำหรับการตรวจสอบการปล่อยประจุบางส่วน การตรวจสอบการยอมรับของโรงงาน การตรวจสอบฉนวน และงานวิจัยไฟฟ้าแรงสูงต่างๆ

โครงสร้าง

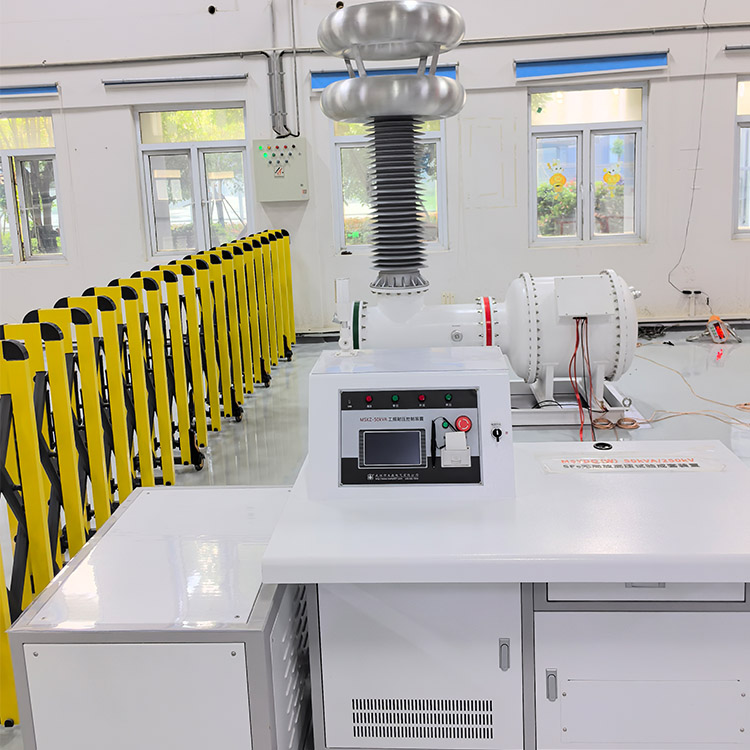

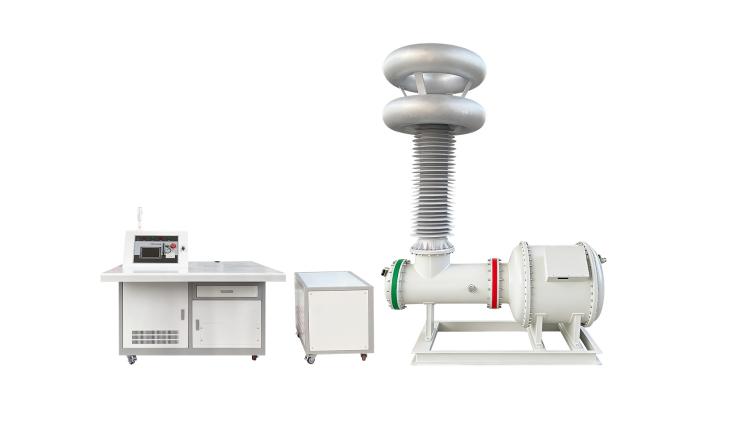

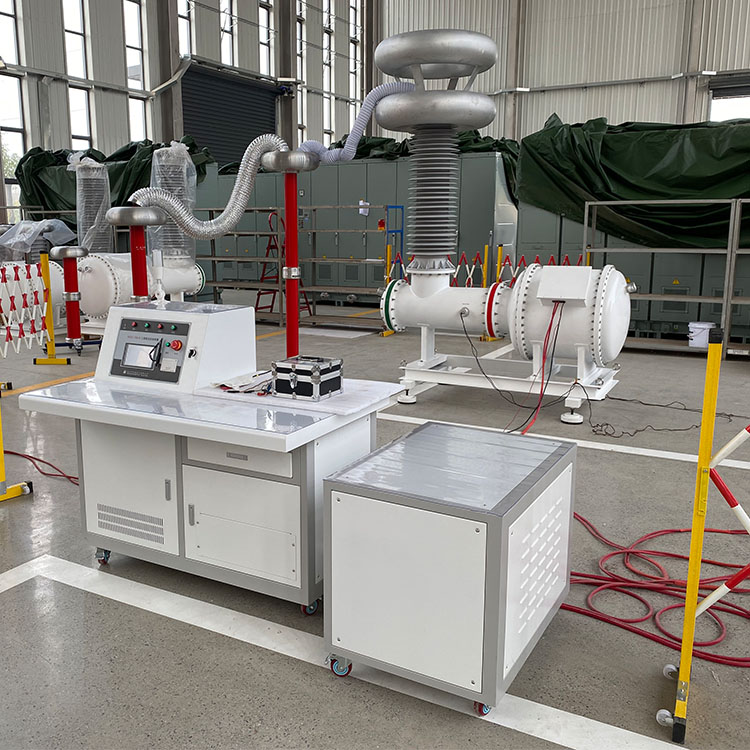

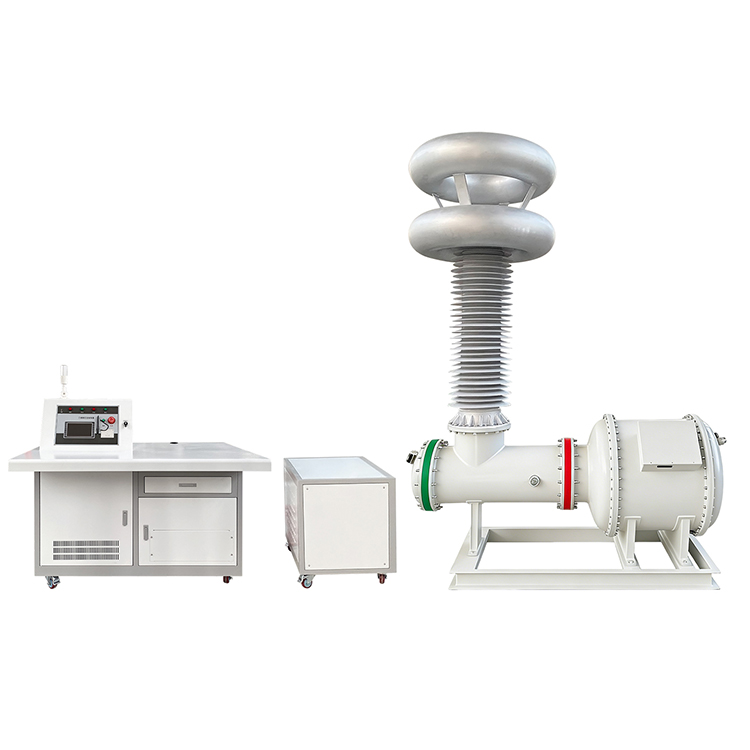

แพ็คเกจที่สมบูรณ์ประกอบด้วยหม้อแปลงทดสอบฉนวน SF6 ตัวเก็บประจุแบบคัปปลิ้ง เครื่องปฏิกรณ์จำกัดกระแสไฟฟ้าแรงสูง เครื่องปฏิกรณ์ชดเชยแรงดันต่ำ หม้อแปลงแยก และตู้ควบคุมอัตโนมัติเต็มรูปแบบ เทคโนโลยีการชดเชยแรงดันไฟฟ้าต่ำช่วยลดการใช้พลังงานอินพุตได้มากถึง 60% ซึ่งช่วยเพิ่มประสิทธิภาพการทดสอบได้อย่างมากและลดความต้องการแหล่งจ่ายไฟลง

ควบคุม

เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อการคายประจุบางส่วนฟรีมาพร้อมกับชุดควบคุมหน้าจอสัมผัสสีขนาด 7 นิ้วที่รองรับโหมดการทำงานทั้งแบบอัตโนมัติและแบบแมนนวล ผู้ปฏิบัติงานสามารถตั้งค่าส่วนแรงดันไฟฟ้าแยกกันห้าส่วน ปรับความเร็วบูสต์ และเวลาคงค้างได้อย่างอิสระ ฟังก์ชันอัตโนมัติครอบคลุมถึงการยกแรงดันไฟฟ้า การสลับการชดเชย เวลา การลดแรงกดหลังการทดสอบ การจัดเก็บข้อมูล การค้นหาบันทึก และการพิมพ์รายงานทดสอบ

ความปลอดภัย

เพื่อรับประกันการทำงานที่มั่นคงและปลอดภัย อุปกรณ์จะส่งสัญญาณแรงดันไฟฟ้าคลื่นไซน์เรียบโดยมีการบิดเบือนของรูปคลื่นต่ำกว่า 5% และเสียงรบกวนต่ำกว่า 65dB มีกลไกป้องกันแรงดันไฟเกินและกระแสเกินครบครัน เฟรมเวิร์กแบบโมดูลาร์รองรับการอัพเกรดในภายหลัง โดยสามารถขยายได้สำหรับการทดสอบแรงดันไฟฟ้าสูงพิเศษสูงสุดถึง 1200kV

คุณสมบัติ

1 technology เทคโนโลยีหม้อแปลงไฟฟ้าฉนวนก๊าซ SF6

2、การออกแบบที่ปราศจากน้ำมันและไม่มีการปนเปื้อนต่อสิ่งแวดล้อม

3、ระดับการคายประจุบางส่วนของระบบที่สมบูรณ์ ≤5pC

4、ระดับการคายประจุบางส่วนของหม้อแปลง ≤3pC

5、 แรงดันเอาต์พุตสูงสุด 250kV

6、พิกัดความจุ 50kVA

7 การชดเชยพลังงานปฏิกิริยาช่วยลดกระแสอินพุตได้มากถึง 60%

8、โหมดการทดสอบอัตโนมัติและด้วยตนเอง

9、 การตั้งค่าแรงดันไฟฟ้าและเวลาที่ตั้งโปรแกรมได้ห้าขั้นตอน

10、 อัตราทางลาดแรงดันไฟฟ้าที่ปรับได้

11、การควบคุมแรงดันไฟฟ้าอัจฉริยะและการสลับการชดเชย

12、การจัดเก็บข้อมูลประวัติและการพิมพ์รายงาน

13, เอาต์พุตคลื่นไซน์เสถียรพร้อมความผิดเพี้ยน ≤5%

14、เสียงรบกวนการทำงานต่ำ ≤65dB

15、การป้องกันแรงดันไฟฟ้าเกินแรงดันสูง

16、การป้องกันกระแสเกินในปัจจุบันหาง

17、เหมาะสำหรับการทดสอบแรงดันไฟฟ้าบางส่วนและ AC ทนต่อแรงดันไฟฟ้า

การใช้งาน

1、 หม้อแปลง AC ทนต่อการทดสอบแรงดันไฟฟ้า

2、การทดสอบการปล่อยประจุบางส่วนของ GIS

3、การทดสอบฉนวนของสวิตช์เกียร์

4、การทดสอบสายไฟฟ้าแรงสูง

5、การทดสอบบุชชิ่ง

6、การทดสอบฉนวน

7、การทดสอบการยอมรับจากโรงงาน (FAT)

8、การทดสอบในห้องปฏิบัติการไฟฟ้าแรงสูง

9、การทดสอบประเภทอุปกรณ์ไฟฟ้า

10、โปรแกรมการบำรุงรักษาเชิงป้องกัน

ข้อได้เปรียบของ Weshine

Weshine Electric เป็นผู้ผลิตอุปกรณ์ทดสอบไฟฟ้าแรงสูงและระบบตรวจวัดการปล่อยประจุบางส่วนระดับมืออาชีพ ซีรีส์ VS-W เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อการคายประจุบางส่วนฟรีของเราผสมผสานเทคโนโลยีฉนวน SF6 ขั้นสูง ประสิทธิภาพการคายประจุบางส่วนต่ำเป็นพิเศษ ระบบอัตโนมัติอัจฉริยะ และการป้องกันความปลอดภัยที่เชื่อถือได้ ออกแบบมาเพื่อการใช้งานในห้องปฏิบัติการและภาคสนามที่มีความต้องการสูง โซลูชันของ Weshine ช่วยให้ลูกค้าปรับปรุงความแม่นยำในการทดสอบ รับประกันการปฏิบัติตามกฎระเบียบ และเพิ่มความน่าเชื่อถือของอุปกรณ์ในระยะยาว
