รายละเอียดสินค้า

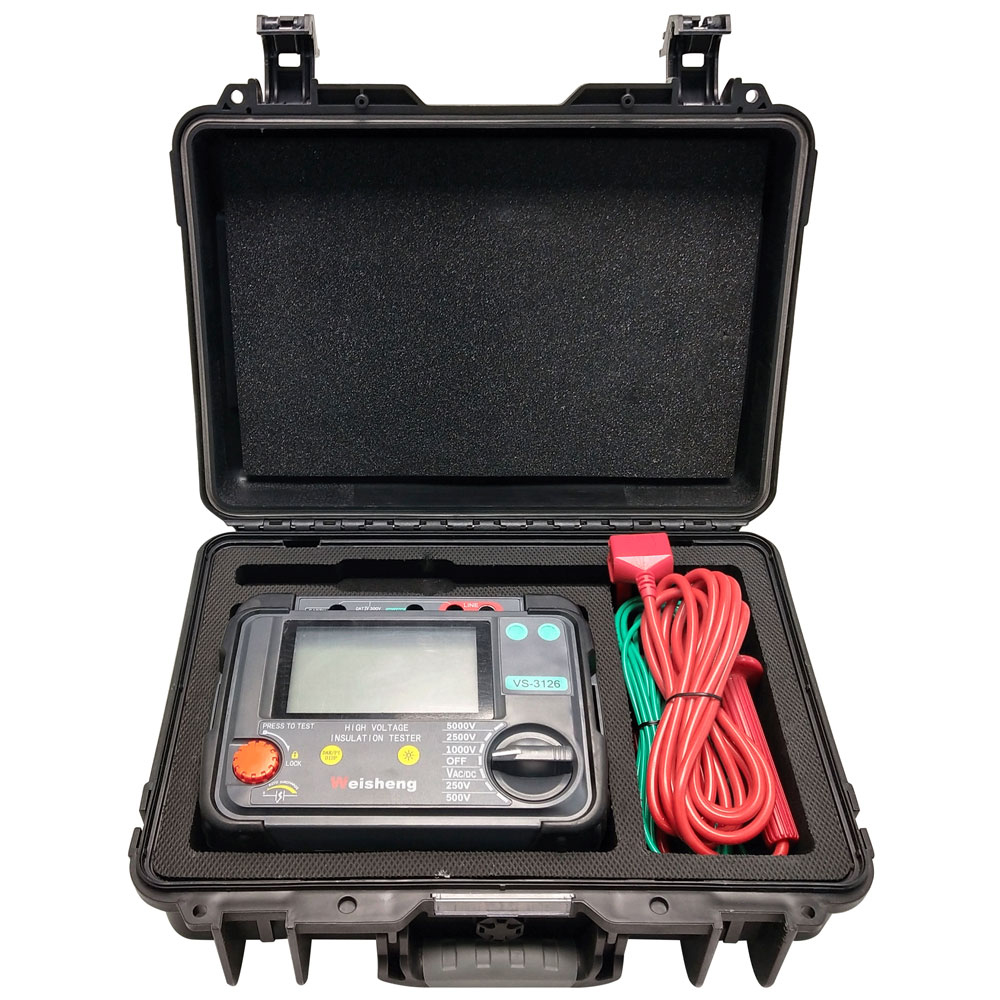

Weshine® VS-3126 ใช้พลังงานจากแบตเตอรี่เครื่องทดสอบฉนวน 5000Vพร้อมจอแสดงผลอาร์คแบบดิจิตอลและอนาล็อก ออกแบบมาสำหรับการทดสอบความต้านทานฉนวนไฟฟ้าแรงสูงในการบำรุงรักษาและการบริการสายเคเบิล เครื่องจักรในโรงงานแบบหมุน หม้อแปลง สวิตช์เกียร์ และการใช้งานทางอุตสาหกรรม

การทดสอบฉนวน DC ดำเนินการที่ 250 V, 500 V, 1000 V, 2500 V, 5000 V ช่วงการวัดความต้านทานของฉนวนคือ 100 k Ω ถึง 1000 G Ω มีการจ่ายกระแสไฟอัตโนมัติสำหรับวงจรคาปาซิทีฟที่ทดสอบและแสดงแรงดันไฟฟ้าที่สลายตัว

แผงป้องกันสามารถใช้เพื่อลดผลกระทบจากการรั่วไหลของพื้นผิว และทำให้การวัดมีข้อผิดพลาดเมื่อทำการทดสอบความต้านทานของฉนวน

สำหรับวัตถุทดสอบแบบคาปาซิทีฟ เครื่องมือจะคายประจุผ่านตัวต้านทานภายในโดยอัตโนมัติ และระบุแรงดันไฟฟ้าที่ข้ามขั้วต่อในช่วง 30 V ถึง 600 V โดยมีแรงดันไฟฟ้าที่สูงกว่าระบุด้วยคำว่า 'Hi' คุณลักษณะนี้จะให้ข้อบ่งชี้แรงดันไฟฟ้าที่เสื่อมลงหลังจากการทดสอบโหลดที่เกิดปฏิกิริยา เมื่อตัวแสดงแรงดันไฟฟ้าหายไป ผู้ใช้จะถอดสายทดสอบได้อย่างปลอดภัย

เวไชน์® VS-3126เครื่องทดสอบฉนวน 5000Vใช้พลังงานจากเซลล์ 1.5 V IEC LR6 (AA) แปดเซลล์ คุณลักษณะด้านความปลอดภัยในการออกแบบ ได้แก่ ไฟเตือนไฟฟ้าแรงสูง การแสดงแรงดันไฟฟ้าภายนอกหลังการทดสอบ IR การจ่ายโหลดรีแอกทีฟโดยอัตโนมัติ และสายวัดทดสอบ

แอปพลิเคชัน

วัสดุฉนวนไฟฟ้าเสื่อมสภาพตามกาลเวลา ทำให้เกิดการพังทลายและค่าซ่อมมีค่าใช้จ่ายสูง เครื่องมือทดสอบความต้านทานของฉนวนใช้แรงดันไฟฟ้ากระแสตรงที่ได้รับการควบคุมทั่วทั้งฉนวนและวัดการไหลของกระแสผ่านกฎของโอห์มในการคำนวณความต้านทานของฉนวน กระแสไฟไหลเพราะไม่มีวัสดุฉนวนที่สมบูรณ์แบบ

การใช้เครื่องทดสอบ IR รวมถึง:

■ การทดสอบและคุณสมบัติผลิตภัณฑ์

■ การติดตั้งอุปกรณ์

■ การบำรุงรักษาตามปกติ

■ การแก้ไขปัญหา

การทดสอบฉนวนด้วยไฟฟ้ากระแสตรงแรงดันสูงส่งผลต่อโพลาไรเซชันของฉนวน ดังนั้นการทดสอบต่อเนื่องโดยไม่มีการคายประจุของอุปกรณ์ที่ทดสอบจนหมดจะให้ผลลัพธ์ที่แตกต่างกัน

ควรระมัดระวังในการใช้กระบวนการและเทคนิคเดียวกันในการเชื่อมต่อและทดสอบฉนวนเพื่อให้สามารถแสดงแนวโน้มผลลัพธ์ได้ สิ่งสำคัญคือต้องบันทึกอุณหภูมิของฉนวนตลอดจนค่า IR

คุณสมบัติและคุณประโยชน์

■ เครื่องทดสอบความต้านทานฉนวนขนาดกะทัดรัดและทนทาน

■ ใช้งานง่ายและสามารถเลือกช่วงแรงดันไฟฟ้าได้

■ โวลต์มิเตอร์แบบ AC และ DC (30 V - 600 V)

■ ตัวจับเวลาการทดสอบ IR ที่ผู้ใช้ตั้งค่าได้ (ค่าเริ่มต้น 1 นาที) (สูงสุด 19 ม. 50 วินาที)

■ กระเป๋าพกพาแบบอ่อนสำหรับเครื่องมือและสายวัด

■ เริ่มต้นอย่างรวดเร็วและคู่มือผู้ใช้ฉบับเต็ม

■ การล็อคปลั๊กฉนวน HV เพื่อความปลอดภัยเพิ่มเติม

■ บานเกล็ดข้ามขั้วต่อช่วยป้องกันสิ่งสกปรกและวัตถุอื่นๆ เข้าไปโดยไม่ได้ตั้งใจ

ข้อมูลจำเพาะ

ช่วงฉนวน	0.1 MΩ ถึง 2 TΩ
แรงดันไฟฟ้าทดสอบที่กำหนด	250 โวลต์, 500 โวลต์, 1,000 โวลต์, 2500 โวลต์, 5000 โวลต์
ความแม่นยำของแรงดันไฟฟ้าที่เทอร์มินัล
	<1000 V 0...+10% ของค่าที่กำหนด ทดสอบแรงดันไฟฟ้า
	≥1000 V 0...+5% ของค่าที่กำหนด ทดสอบแรงดันไฟฟ้า
ความแม่นยำของฉนวน	±5% ±3 หลัก
กระแสไฟฟ้าลัดวงจร	5 นิ้ว ± 0.5 คูณ
ความแม่นยำของโวลต์มิเตอร์	±2%rdg±3dgt
แหล่งจ่ายไฟ	แบตเตอรี่ LR6/AA จำนวน 8 ก้อน
ช่วงอุณหภูมิในการทำงานและความชื้น
	- 20°ซ ถึง +45°ซ
ความชื้น	ความชื้นสัมพัทธ์ 80%
ช่วงอุณหภูมิการจัดเก็บและความชื้น
	-20 °C ถึง +60 °C
การป้องกันความปลอดภัย	ฉนวนกันความร้อน Cat III 600 V
บันทึก	ข้อผิดพลาดในการบริการที่มีข้อจำกัดด้านสิ่งแวดล้อมที่ระบุไว้ถือเป็นข้อผิดพลาดภายในสองครั้ง
อีเอ็มซี	เป็นไปตาม IEC 61326-1:2013
ขนาด	177 มม. x 226 มม. x 100 มม
น้ำหนัก	1.9 กก. (รวมแบตเตอรี่)

VS-3126

วีเอส-3126เครื่องทดสอบฉนวน 5000Vได้รับการออกแบบมาเพื่อการใช้งานทดสอบไฟฟ้าและอุตสาหกรรม โดยต้องใช้แรงดันไฟฟ้าในการทำงานเกิน 1,000 V และต้องใช้แรงดันไฟฟ้าทดสอบฉนวนที่สูงกว่า

VS-3126 ต่างจาก VS-3126 ตรงที่มีแรงดันไฟฟ้าช่วงคงที่ที่ 50 V, 100V, 250 V, 500 V, 1000 V และ 2500 V

อุปกรณ์ที่มีแรงดันไฟฟ้าในการทำงานสูงกว่า 1 kV ต้องใช้แรงดันไฟฟ้าทดสอบที่สูงกว่าพอสมควร เพื่อให้สอดคล้องกับข้อกำหนดการทดสอบที่ทันสมัยที่สุด Weshine จึงนำเสนอกลุ่มผลิตภัณฑ์คุณภาพสูงเครื่องทดสอบฉนวน 5000Vs ที่แรงดันไฟฟ้าสูงกว่า 1 kV หัวใจหลักของการทดสอบแรงดันไฟฟ้าสูง หน่วย 5/10/15 kV ของเราให้การทดสอบคุณภาพในระดับสูงสุด พร้อมด้วยความปลอดภัย ความสะดวกสบาย และการพกพาที่ดีเยี่ยม

เพื่อความสามารถในการทดสอบฉนวนที่สมบูรณ์ของอุปกรณ์ที่มีต้นทุนสูงทั้งหมด Weshine ก้าวไปอีกขั้นหนึ่ง! มาตรฐานการทดสอบสากลสำหรับอุปกรณ์แบบหมุน IEEE 43-2000 ได้เพิ่มคำแนะนำแรงดันไฟฟ้าทดสอบเป็น 10 kV สำหรับอุปกรณ์ที่มีพิกัด 12 kV ขึ้นไป การปฏิบัติตามมาตรฐานนี้โดยสมบูรณ์สามารถทำได้ด้วยเครื่องทดสอบเพียงเครื่องเดียว ซึ่งเป็นรุ่น 10 kV ของเรา

VS-3127

วีเอส-3127เครื่องทดสอบฉนวน 10000Vให้ความสามารถในการวัดความต้านทานของฉนวนที่แม่นยำได้ถึงแรงดันทดสอบ 15 kV โดยมีความต้านทานสูงสุด 30 TΩ ความแม่นยำในการวัดความต้านทานคือ ± 5 % ตั้งแต่ 1 MΩ ถึง 3 TΩ!

สำหรับบริษัทสาธารณูปโภคและบริการ VS-3127 เป็นเครื่องมือทดสอบรอบด้านที่มาพร้อมความยืดหยุ่นและความสามารถในการพิสูจน์อักษรแห่งอนาคต Weshine VS-3127 ได้รับการออกแบบมาให้ทำงานได้ทุกที่

แรงดันไฟฟ้าขาออกสูงสุดถึง 7 เกียร์ (250V,500V,1KV,2.5KV,5KV,10KV,15KV)

กระแสไฟลัดวงจรสูงสุด 7mA

การทดสอบความต้านทานของฉนวน (IR), การทดสอบดัชนีโพลาไรเซชัน (PI), การทดสอบอัตราส่วนการดูดซับอิเล็กทริก (DAR) โหมดทดสอบทางลาด (RAMP), โหมดทดสอบความต้านทานแบบกรอง (FR) *การทดสอบความจุไฟฟ้า (Cap.)

ฟังก์ชั่นตรวจสอบแรงดันไฟฟ้า ตรวจสอบแรงดันไฟฟ้าสดของการวัดโดยอัตโนมัติ

ทำไมต้องทดสอบที่ 15 KV?

5 kV ถึง 15 kV จะทดสอบกระแสสามเท่า - ซึ่งสามารถป้องกันกระแสทดสอบเชิงลบเมื่อมีเสียงรบกวนสูง

ระบุ 15 kV สำหรับสินทรัพย์ 35,000 V ถึง 69,000 V ตาม NETA ATS 2007

ควรทดสอบมอเตอร์ที่สูงกว่า 34,500 V ที่ 15 kV ตาม NETA ATS 2007

ข้อมูลจำเพาะ

ช่วงฉนวน	0.1 MΩ ถึง 30 TΩ
แรงดันไฟฟ้าทดสอบที่กำหนด	250 โวลต์, 500 โวลต์, 1 กิโลโวลต์, 2.5 กิโลโวลต์, 5 กิโลโวลต์, 10 กิโลโวลต์, 15 กิโลโวลต์
ความแม่นยำของแรงดันไฟฟ้าที่เทอร์มินัล
	(5% ~ 10%) ± 10V
ความแม่นยำของฉนวน	1 MΩ ถึง 3 TΩ, ±5% ±3 หลัก
	>3 TΩ, ±20% ±3 หลัก
กระแสไฟฟ้าลัดวงจร	≥7บน ± 0.5 คูณ
โหมดการทดสอบทางลาด	±2%rdg±3dgt
แหล่งจ่ายไฟ	เพิ่มแรงดันไฟฟ้าที่ตั้งไว้ล่วงหน้าโดยการทดสอบด้วยขนาดแรงดันไฟฟ้าที่ตั้งไว้ล่วงหน้า 10%
ช่วงอุณหภูมิในการทำงานและความชื้น
	- 20°ซ ถึง +50°ซ
ความชื้น	ความชื้นสัมพัทธ์ 80%
ช่วงอุณหภูมิการจัดเก็บและความชื้น
	-25 °C ถึง +65 °C
การทดสอบแรงดันไฟฟ้า	เอซี/ดีซี:0V~1000V, ความแม่นยำ: ±5%rdg±3V
การทดสอบความจุ	10nF~25uF, ความแม่นยำ: ±10%rdg±10nF
การทดสอบในปัจจุบัน	0.01nA~7mA, ความแม่นยำ: ±5%rdg±0.5nA
การป้องกันความปลอดภัย	ฉนวนกันความร้อน Cat III 600 V
บันทึก	ข้อผิดพลาดในการบริการที่มีข้อจำกัดด้านสิ่งแวดล้อมที่ระบุไว้ถือเป็นข้อผิดพลาดภายในสองครั้ง
อีเอ็มซี	เป็นไปตาม IEC 61326-1:2013
ขนาด	280 มม. x 260 มม. x 160 มม
น้ำหนัก	4.9 กก. (รวมแบตเตอรี่)

การเลือก

Weshine มีประสบการณ์ 8 ปีโดยเฉพาะในการจัดการกับอุปกรณ์ไฟฟ้าครบวงจร ปัจจุบัน Weshine ได้คิดค้นต่างๆเครื่องทดสอบฉนวน 500Vสำหรับแต่ละขั้นตอนตามแบบฟอร์ม:

ข้อมูลการสั่งซื้อสำหรับเครื่องทดสอบฉนวน 500VS
แมว. เลขที่	แรงดันทดสอบสูงสุด	ช่วงการทดสอบสูงสุด	IR/PI/ดาร์	ทางลาด	ศ	หมวก
VS-3121	2.5 กิโลโวลต์	100 กิกะโอห์ม	√
VS-3121A	5.0 กิโลโวลต์	20 ถึง	√
VS-3125	5.0 กิโลโวลต์	10 ถึง	√	√	√
VS-3125A	5.0 กิโลโวลต์	10 ถึง	√	√	√	√
VS-3126	10.0 กิโลโวลต์	20 ถึง	√	√	√
VS-3126A	10.0 กิโลโวลต์	20 ถึง	√	√	√	√
VS-3127	15.0 กิโลโวลต์	30 ถึง	√	√	√	√

ขึ้นอยู่กับปัญหาด้านซัพพลายเชน: โปรดติดต่อผู้จัดจำหน่าย Weshine ที่ได้รับอนุญาตที่คุณต้องการเพื่อสอบถามราคาและระยะเวลารอคอยสินค้าในปัจจุบัน

ใบรับรองคุณภาพ

เราเชื่อเสมอว่าความสำเร็จทั้งหมดของบริษัทเกี่ยวข้องโดยตรงกับคุณภาพของผลิตภัณฑ์ที่เรานำเสนอเครื่องทดสอบฉนวน 5000Vตรงตามข้อกำหนดคุณภาพสูงสุดที่ระบุไว้ในแนวทาง ISO9001, ISO14000:14001 และระบบการควบคุมคุณภาพที่เข้มงวดของเรา
