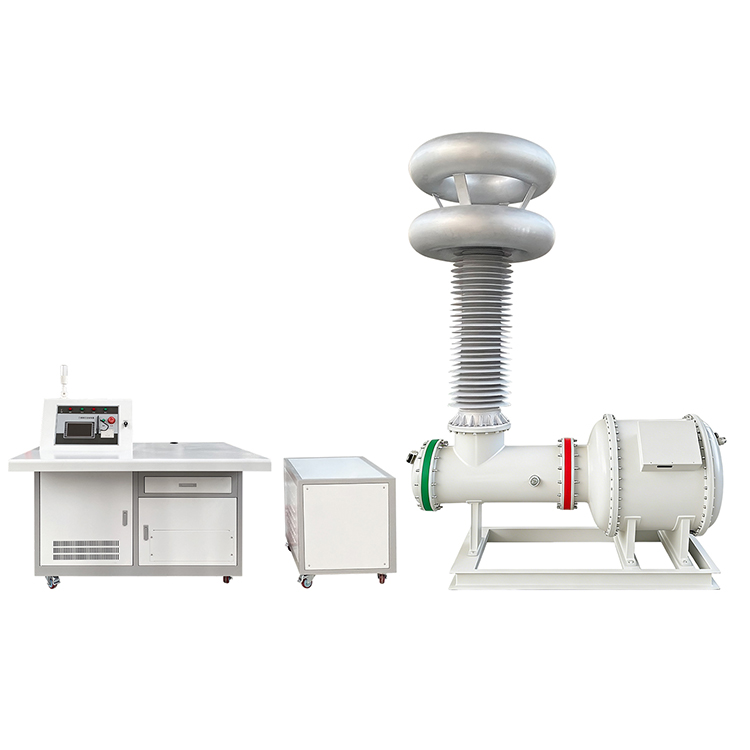

ระบบทดสอบแรงดันไฟฟ้ากระแสสลับที่ปราศจาก PD

เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับทนไฟแบบไร้ PD นี้เป็นไปตามการตรวจสอบฉนวนที่เข้มงวดและมาตรฐานการทดสอบการคายประจุบางส่วนสำหรับอุปกรณ์ไฟฟ้าแรงสูงสมัยใหม่ทุกประเภท เมื่อติดตั้งหม้อแปลงหุ้มฉนวนก๊าซ SF6 ระดับพรีเมี่ยม ช่วยลดความเสี่ยงด้านมลภาวะของหม้อแปลงทดสอบแบบเติมน้ำมันแบบเดิม ขณะเดียวกันก็รักษาฉนวนที่มั่นคงและอายุการใช้งานที่ยาวนาน ผู้ผลิตอุปกรณ์ไฟฟ้าหลายรายส่งคำถามเกี่ยวกับการซื้อเพื่อจัดหาอุปกรณ์ทดสอบที่สมบูรณ์นี้สำหรับการควบคุมคุณภาพการผลิตจำนวนมาก

สร้างขึ้นโดยมีส่วนประกอบหลักหุ้มฉนวน SF6 เครื่องทดสอบความทนทานต่อแรงดันไฟฟ้ากระแสสลับแบบไร้ PD ให้เอาต์พุตแรงดันไฟฟ้าที่เสถียร 250kV และจำกัดการคายประจุบางส่วนภายใน 5pC โดยมีคุณลักษณะการควบคุมอัจฉริยะอัตโนมัติ การชดเชยพลังงานปฏิกิริยาแบบหลายขั้นตอน การทำงานที่มีเสียงรบกวนต่ำ และการเชื่อมต่อด้านความปลอดภัยเต็มรูปแบบ ดึงดูดคำสั่งซื้อจำนวนมากอย่างต่อเนื่องจากสาธารณูปโภคด้านพลังงาน โรงงานอุตสาหกรรม มหาวิทยาลัย และห้องปฏิบัติการไฟฟ้าแรงสูงระดับมืออาชีพ

แพลตฟอร์มการทดสอบที่สมบูรณ์แบบรวม

รองรับการทดสอบหม้อแปลง สวิตช์เกียร์ GIS สายไฟ บุชชิ่ง ฉนวน และเครื่องปฏิกรณ์ หน่วยทั้งหมดรวมหม้อแปลงไฟฟ้าแรงสูง ตัวเก็บประจุแบบคัปปลิ้ง ตัวแบ่งแรงดันไฟฟ้า เครื่องปฏิกรณ์จำกัดกระแส และคอนโซลควบคุมอัจฉริยะไว้ในสถานีแบบครบวงจร ช่วยให้ทีมจัดซื้อประหยัดต้นทุนการจัดซื้ออุปกรณ์แยกต่างหาก

เมื่อทำงานภายใต้แรงดันไฟฟ้าที่กำหนด ระบบทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนทานต่อแรงดันไฟฟ้ากระแสสลับแบบไร้ PD จะคงการคายประจุบางส่วนไว้ที่ ≤5pC ซึ่งเป็นไปตามการทดสอบการยอมรับจากโรงงาน การรับรองประเภท การตรวจสอบฉนวนตามปกติ และการวิจัยในห้องปฏิบัติการที่ต้องการระดับ PD ต่ำเป็นพิเศษ ความบิดเบี้ยวของรูปคลื่นถูกควบคุมต่ำกว่า 2% ทำให้ได้ข้อมูลการทดสอบที่เสถียรและทำซ้ำได้ซึ่งเป็นไปตามมาตรฐานอุตสาหกรรมระหว่างประเทศ

การชดเชยพลังงานปฏิกิริยาที่มีประสิทธิภาพ

เครื่องปฏิกรณ์ชดเชยแรงดันต่ำในตัวช่วยลดการใช้พลังงานโดยรวมและเพิ่มประสิทธิภาพการดำเนินงาน การปรับกำลังไฟฟ้ารีแอกทีฟแบบละเอียดหลายระดับช่วยให้มั่นใจได้ว่าเอาต์พุตแรงดันไฟฟ้าจะคงที่ภายใต้โหลดทดสอบที่ซับซ้อนจำนวนมาก ซึ่งเป็นจุดเด่นสำคัญที่ผลักดันให้ผู้ซื้อที่ให้ความร่วมมือในระยะยาวส่งคำสั่งซื้อจำนวนมากซ้ำ

การควบคุมอัจฉริยะที่เชื่อถือได้และการป้องกันความปลอดภัยหลายชั้น

แผงควบคุมควบคุมแรงดันไฟฟ้าได้อย่างราบรื่นและการตรวจสอบข้อมูลแบบเรียลไทม์ ช่วยให้ช่างเทคนิคสามารถทดสอบการทนต่อแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพและปลอดภัยเต็มรูปแบบ การออกแบบการป้องกันหลายแบบ รวมถึงการตัดแรงดันไฟฟ้าเกิน การจำกัดกระแส และการป้องกันการคายประจุ ช่วยลดอันตรายระหว่างการทดลองไฟฟ้าแรงสูงได้อย่างมาก

ด้วยตัวเลือกข้อมูลจำเพาะเอาต์พุตสูง 500kV และประสิทธิภาพการปราบปรามการคายประจุบางส่วนที่เหนือกว่า ระบบทดสอบแรงดันไฟฟ้ากระแสสลับที่ปราศจาก PD ยังคงเป็นตัวเลือกอันดับต้นๆ สำหรับโรงไฟฟ้า ผู้ผลิตไฟฟ้า และห้องปฏิบัติการที่ดำเนินการประเมินฉนวนและการตรวจสอบอุปกรณ์ไฟฟ้าแรงสูง

หลักการทำงาน

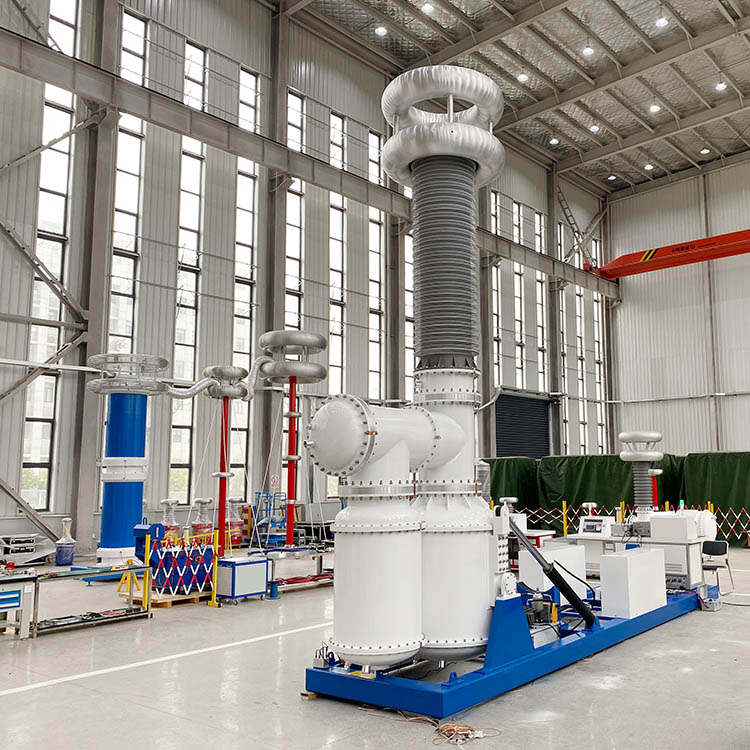

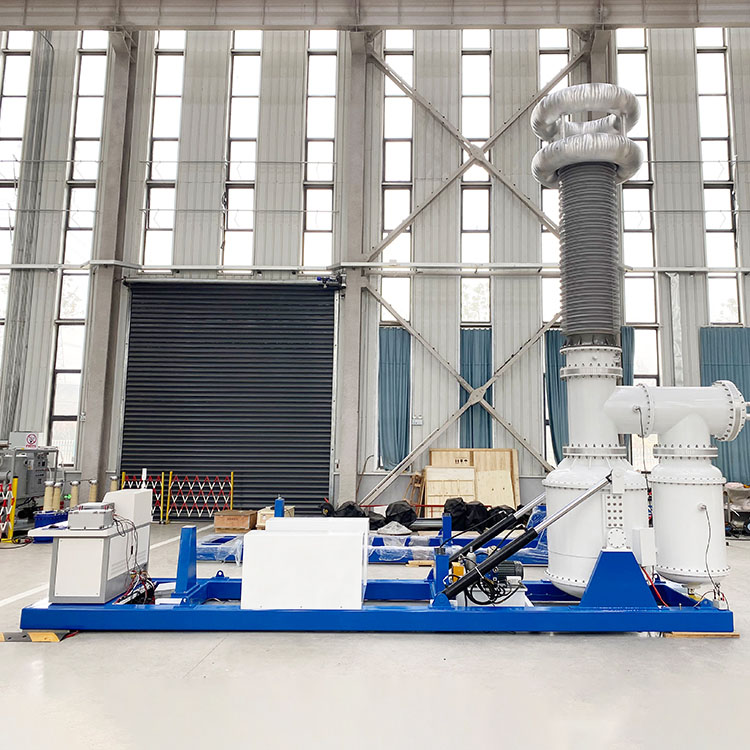

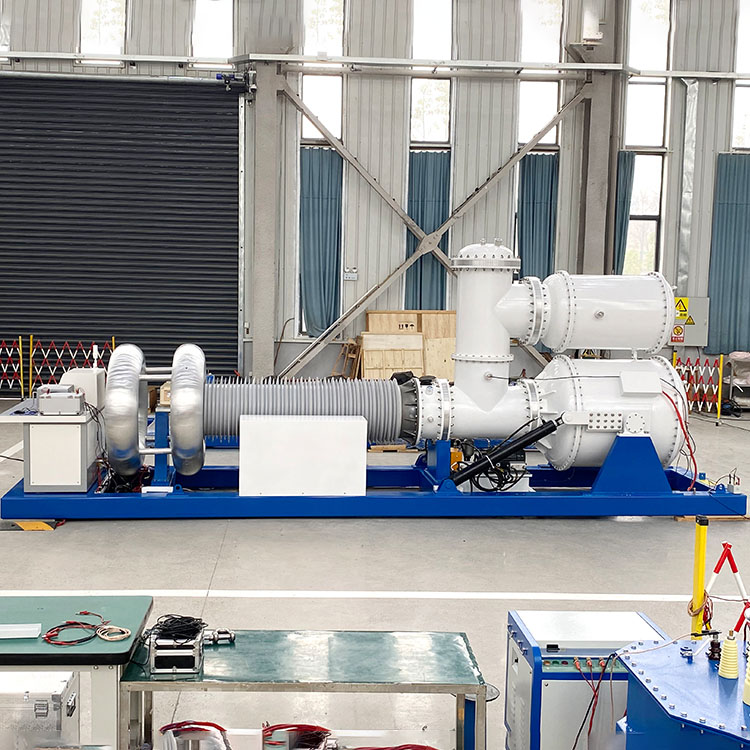

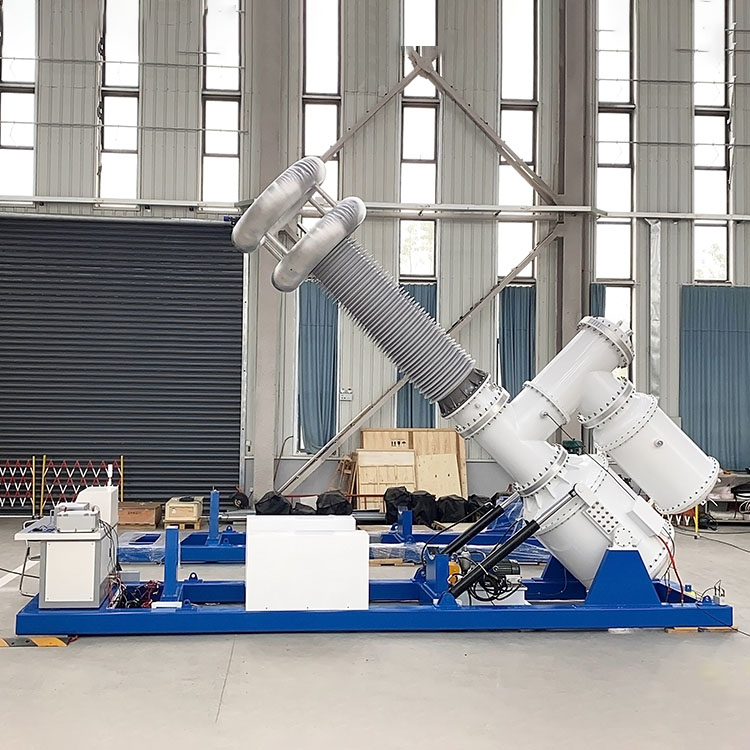

เครื่องทดสอบความทนทานต่อแรงดันไฟฟ้ากระแสสลับแบบไร้ PD ใช้หม้อแปลงหุ้มฉนวน SF6 เพื่อจ่ายไฟ AC แรงดันสูงที่สม่ำเสมอ 50Hz สำหรับการตรวจสอบ ตัวเก็บประจุแบบคัปปลิ้งในตัวจะจับสัญญาณการคายประจุบางส่วนแบบเรียลไทม์ ในขณะที่ตัวแบ่งแรงดันไฟฟ้าจะติดตามแรงดันเอาต์พุตตลอดทั้งรอบการทดสอบ เครื่องปฏิกรณ์ชดเชยที่ตรงกันจะปรับความต้องการพลังงานปฏิกิริยาโดยอัตโนมัติ ลดกำลังไฟฟ้าเข้า และเพิ่มประสิทธิภาพการดำเนินงานโดยรวม

ติดตั้งเครื่องปฏิกรณ์จำกัดกระแสและโมดูลอินเทอร์ล็อคนิรภัยเต็มรูปแบบ หน่วยนี้ป้องกันทั้งตัวอย่างทดสอบและอุปกรณ์โฮสต์จากความเสี่ยงด้านแรงดันไฟฟ้าเกินและวาบไฟทันที ทำให้ได้ผลลัพธ์การทดสอบที่เสถียรและปลอดภัยจนได้รับการยอมรับจากวิศวกรฝ่ายจัดซื้อ

กำหนดเป้าหมายสถานการณ์การใช้งาน

ผู้ดำเนินการไฟฟ้ากริด

เหมาะสำหรับการบำรุงรักษาอุปกรณ์สถานีย่อย การทดสอบการใช้งานโครงการ และการวินิจฉัยฉนวนบนหม้อแปลง ตู้ GIS และสวิตช์เกียร์ไฟฟ้าแรงสูง ผู้ซื้อโรงไฟฟ้าหลายรายส่งคำขอจัดซื้อจัดจ้างจำนวนมากสำหรับระบบนี้เพื่อสร้างมาตรฐานงานตรวจสอบตามปกติ

โรงงานผลิตหม้อแปลงไฟฟ้า

เหมาะสำหรับการตรวจสอบจุดผลิตรายวัน การทดสอบการยอมรับของโรงงาน และการรับรองประเภทอย่างเป็นทางการของหม้อแปลงไฟฟ้ากำลังและระบบจำหน่าย ทีมจัดซื้อด้านการผลิตมักจองสต็อกของผู้ทดสอบนี้เพื่อลดรอบการตรวจสอบการผลิต

ห้องปฏิบัติการไฟฟ้าแรงสูงระดับมืออาชีพ

ประสิทธิภาพการจ่ายบางส่วนที่ต่ำเป็นพิเศษเป็นไปตามมาตรฐานที่เข้มงวดสำหรับการรับรองผลิตภัณฑ์และการทดสอบ R&D ผลิตภัณฑ์ใหม่ ซึ่งดึงดูดผู้ซื้อในห้องปฏิบัติการให้ส่งคำสั่งซื้อจัดหาในระยะยาว

มหาวิทยาลัยและสถาบันวิจัย

เหมาะสำหรับการวิจัยวัสดุอิเล็กทริก การวิเคราะห์ประสิทธิภาพของฉนวน และการทดลองการสอนหลักไฟฟ้าแรงสูง ผู้ซื้อโครงการวิจัยมักขอการกำหนดค่าแบบกำหนดเองก่อนสั่งซื้ออย่างเป็นทางการ

ผู้ใช้อุตสาหกรรมโรงงานและเหมืองแร่

นำไปใช้กับการตรวจสอบเชิงป้องกันเป็นระยะและการประเมินสถานะฉนวนของโรงงานผลิตไฟฟ้าหลักนอกสถานที่ ช่วยให้แผนกจัดซื้อขององค์กรลดต้นทุนการจ้างบุคคลภายนอกในการทดสอบโดยบุคคลที่สาม

ช่วงการสมัคร

1.การทดสอบฉนวนหม้อแปลงไฟฟ้า

2.GIS การตรวจสอบการปล่อยบางส่วน

3.แรงดันไฟฟ้า AC ทนต่อการทดสอบ

4. การตรวจจับสวิตช์เกียร์ไฟฟ้าแรงสูงตามปกติ

5. การทดสอบประสิทธิภาพของบูช

6.สายไฟทนต่อการทดสอบ

7. การตรวจสอบคุณภาพฉนวนแข็ง

8. การทดสอบการยอมรับจากโรงงาน (FAT)

9. การสนับสนุนการทดสอบและการรับรองประเภทผลิตภัณฑ์

10.งานวิจัยในห้องปฏิบัติการไฟฟ้าแรงสูง

จุดแข็งหลักของ Weshine

Weshine Electric เชี่ยวชาญในการพัฒนาและผลิตเครื่องมือทดสอบไฟฟ้าแรงสูงและอุปกรณ์ตรวจวัดการปล่อยประจุบางส่วน ระบบทดสอบแรงดันไฟฟ้ากระแสสลับที่ปราศจาก PD ของเราใช้เทคโนโลยีฉนวน SF6 ที่สมบูรณ์ ตัวบ่งชี้การคายประจุบางส่วนต่ำเป็นพิเศษ การสุ่มตัวอย่างแรงดันไฟฟ้าที่แม่นยำ และการป้องกันความปลอดภัยที่ครอบคลุม ออกแบบมาสำหรับผู้ปฏิบัติงานโครงข่ายไฟฟ้า ผู้ผลิตไฟฟ้า ห้องปฏิบัติการของบุคคลที่สาม และสถาบันวิจัย อุปกรณ์ของเราให้การทดสอบที่แม่นยำ ปลอดภัย และมีประสิทธิภาพสำหรับอุปกรณ์ไฟฟ้าแรงสูงสมัยใหม่ ผู้ซื้อโครงการทั่วโลกสามารถจัดเตรียมการทดสอบตัวอย่างก่อนที่จะลงนามในข้อตกลงการจัดซื้อจัดจ้างอย่างเป็นทางการ

คำถามที่พบบ่อย

Q1: ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

พิกัดความจุ: 250kVA. แรงดันขาออกที่กำหนด: สูงสุด 500kV ระดับการปล่อยบางส่วน: ≤5pC การบิดเบือนรูปคลื่น: ≤2% เสียงรบกวนของระบบ: ≤50dB การทำงานต่อเนื่อง: 30 นาที ความสามารถด้านแรงดันไฟฟ้าเกิน: 110% เป็นเวลา 1 นาที

คำถามที่ 2: ทำไมต้องเป็นฉนวน SF6 แทนที่จะเป็นแบบเติมน้ำมัน

ก๊าซ SF6 กำจัดผลพลอยได้ของน้ำมันคาร์บอไนเซชันที่สร้างสัญญาณ PD ปลอม รับประกันประสิทธิภาพไดอิเล็กทริกที่เสถียร ความเสี่ยงจากมลภาวะเป็นศูนย์ และรักษาระดับ PD พื้นหลัง ≤5pC เพื่อ FAT ที่แม่นยำบนหม้อแปลงและ GIS

คำถามที่ 3: ระบบนี้รองรับแอปพลิเคชันใดบ้าง

การทดสอบฉนวนของหม้อแปลง การตรวจสอบ PD ของสวิตช์เกียร์ GIS การทดสอบความทนทานต่อสายไฟ การประเมินประสิทธิภาพของบุชชิ่ง/ฉนวน FAT การรับรองประเภท และการวิจัยในห้องปฏิบัติการไฟฟ้าแรงสูง

คำถามที่ 4: การชดเชยกำลังไฟฟ้ารีแอกทีฟทำงานอย่างไร

เครื่องปฏิกรณ์ชดเชยแรงดันไฟฟ้าต่ำในตัว (200kvar, สวิตชิ่งแบบใช้มอเตอร์แบบแตะหลายจุด) ปรับแต่งกำลังรีแอกทีฟอย่างละเอียดเป็นขั้นตอน ซึ่งจะรักษาแรงดันไฟฟ้าให้คงที่ภายใต้โหลดทดสอบที่หนักหน่วง และช่วยปรับปรุงประสิทธิภาพการทำงานโดยรวม

คำถามที่ 5: มีฟีเจอร์การป้องกันความปลอดภัยอะไรบ้าง?

การป้องกันหลายชั้น รวมถึงการตัดแรงดันไฟฟ้าเกิน การจำกัดกระแส การป้องกันการคายประจุ และโมดูลเชื่อมต่อความปลอดภัยเต็มรูปแบบพร้อมเครื่องปฏิกรณ์จำกัดกระแส เพื่อป้องกันความเสี่ยงที่จะเกิดการวาบไฟตามน้ำอย่างกะทันหัน

คำถามที่ 6: ระบบนี้ออกแบบมาเพื่อใคร?

ผู้ปฏิบัติงานระบบโครงข่ายไฟฟ้า โรงงานผลิตหม้อแปลงไฟฟ้า ห้องปฏิบัติการไฟฟ้าแรงสูงระดับมืออาชีพ มหาวิทยาลัย/สถาบันวิจัย และผู้ใช้โรงงานอุตสาหกรรม/เหมืองแร่ สำหรับการทดสอบตามปกติและประเภท

คู่มือการซื้อ

แบ่งปันพารามิเตอร์การทดสอบไฟฟ้าแรงสูงของคุณกับทีมขายของเราเพื่อรับใบเสนอราคาที่กำหนดเองและไฟล์ทางเทคนิคที่ครบถ้วนสำหรับแผนการจัดซื้อของคุณ
