ระบบทดสอบ VLF Tan Delta

VLF Tan Delta Test System ที่มีคุณภาพของโรงงาน Weshine เป็นหน่วยทดสอบสายเคเบิลความถี่ต่ำพิเศษแบบบูรณาการสำหรับการทดสอบความทนทานต่อสายเคเบิลแรงดันปานกลาง การทดสอบปัจจัยการสูญเสียไดอิเล็กทริก การทดสอบปลอก การระบุตำแหน่งข้อบกพร่องของปลอก และการวัดกระแสรั่วไหล โดยส่งออกแรงดันไฟฟ้าคลื่นไซน์ 0.1 Hz สูงถึง 24 kV RMS หรือ 31.8 kV RMS ขึ้นอยู่กับการกำหนดค่า และวัดแทนเดลต้าที่ 0.1 Hz ระบบนี้เหมาะกับระบบสาธารณูปโภคด้านไฟฟ้า เจ้าหน้าที่บำรุงรักษาสายเคเบิล ผู้รับเหมาไฟฟ้า โรงงานผลิต สถานีไฟฟ้า และห้องปฏิบัติการทดสอบไฟฟ้าแรงสูง

แบบอย่าง:VS-CDPTD

ส่งคำถาม

รายละเอียดสินค้า

ระบบทดสอบ VLF Tan Delta ที่ทนทานนำเสนอโดย Weshine ผู้ผลิตมืออาชีพในประเทศจีน ได้รับการออกแบบมาเพื่อวินิจฉัยฉนวนและทนทานต่อการทดสอบสายไฟแรงดันปานกลาง โดยรวมการวัดความต้านทานแรงดันไฟฟ้ากระแสสลับ VLF และการสูญเสียอิเล็กทริกไว้ในหน่วยขนาดกะทัดรัดเดียว อุปกรณ์นี้เป็นไปตามมาตรฐาน CENELEC HD 620 S1:1996 และ HD 621 S1:1996 ใช้ได้กับสายเคเบิล PE, XLPE และฉนวนกระดาษ

ในระหว่างการบำรุงรักษาสายเคเบิลตามปกติ ข้อบกพร่องของฉนวนที่มองไม่เห็น รวมถึงอายุของต้นไม้น้ำ การปนเปื้อน ความเสียหายทางกล และการเสื่อมสภาพบางส่วนไม่สามารถตรวจพบได้ด้วยการตรวจสอบด้วยสายตาอย่างง่าย การทดสอบคลื่นไซน์ 0.1 Hz VLF ใช้ความเค้น AC กับฉนวนสายเคเบิล ในขณะที่ต้องการความจุพลังงานน้อยกว่าอุปกรณ์ทดสอบ 50 Hz แบบดั้งเดิม ทำให้การทดสอบภาคสนามของสายเคเบิลแรงดันไฟฟ้าปานกลางขนาดยาวง่ายกว่ามาก

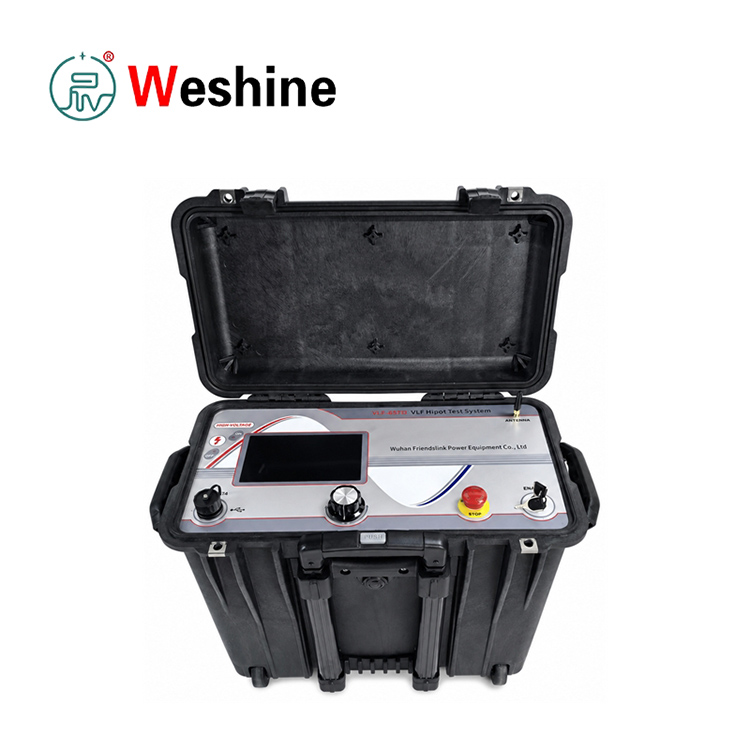

VLF Tan Delta Test System supplier

เครื่องทดสอบ Tan Delta ของ VLF นี้ให้เอาต์พุตคลื่นไซน์ VLF สำหรับการทดสอบความทนทานและการวัดแทนเดลต้าโดยตรง การอ่านค่าแทนเดลต้าสะท้อนถึงปัจจัยการสูญเสียอิเล็กทริกของฉนวนสายเคเบิล ซึ่งจะตัดสินระดับความชราและการเสื่อมสภาพ เครื่องจะทำการทดสอบการสูญเสียโดยอัตโนมัติภายใต้ระดับแรงดันไฟฟ้าหลายระดับตามขั้นตอนที่กำหนดไว้: 0.5 U0 รอบ, U0 รอบ และ 1.5 U0 รอบ หลังจากเสร็จสิ้นทุกรอบ ข้อมูลการทดสอบจะถูกบันทึกและสายเคเบิลจะคายประจุจนหมด

มีการกำหนดค่ามาตรฐานให้เลือกสองแบบ: รุ่นพีค 34 kV และ 45 kV หน่วย 34 kV สร้างคลื่นไซน์สูงถึง 24 kV RMS (สูงสุด 34 kV); หน่วย 45 kV ถึง 31.8 kV RMS (สูงสุด 45 kV) เอาต์พุตแรงดันไฟฟ้า DC ก็มีมาให้ในตัวเช่นกัน โดยมีช่วง ±1~34 kV สำหรับเวอร์ชัน 34 kV และ ±1~45 kV สำหรับเวอร์ชัน 45 kV รองรับโหมดการทดสอบคลื่นสี่เหลี่ยมและ DC เช่นกัน

สำหรับการดูแลรักษาปลอกสายเคเบิล เครื่องทดสอบรองรับการตรวจสอบปลอกและการระบุตำแหน่งข้อผิดพลาดด้วยเอาต์พุตสูงสุด 10 kV การวัดกระแสรั่วไหลภายใต้โหมด DC ช่วยประเมินคุณภาพฉนวนสายเคเบิลโดยรวม การตรวจจับความเสียหายในตัวจะตัดไฟฟ้าแรงสูงทันทีเมื่อเกิดการวาบไฟตามผิวหรือสายเคเบิลขัดข้อง ให้การป้องกันเต็มรูปแบบ

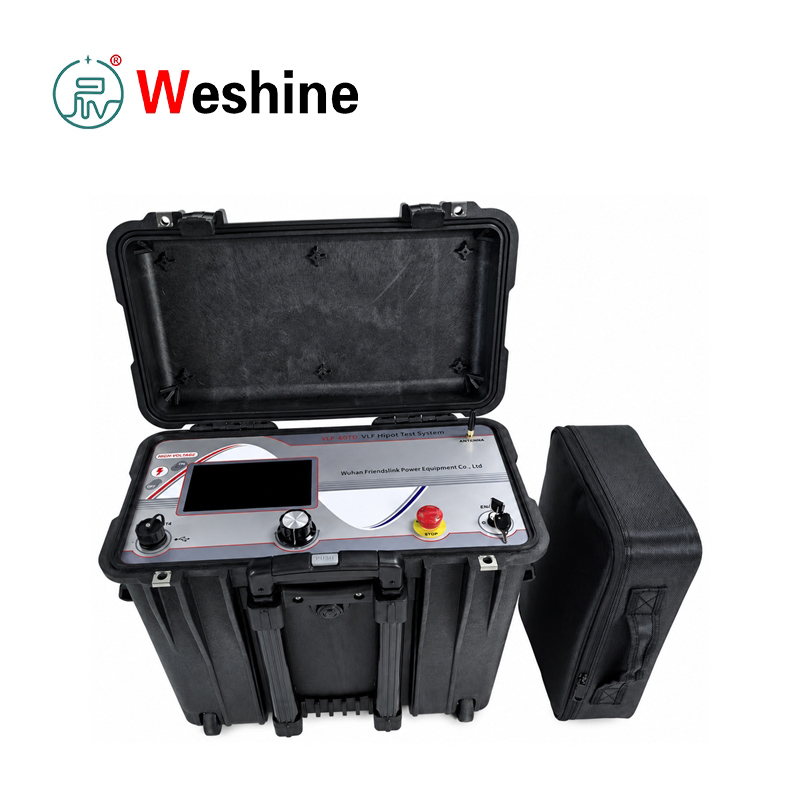

ครบชุดประกอบด้วยโฮสต์ทดสอบหลัก สายเคเบิลไฟฟ้าแรงสูง สายดิน สายไฟ แฟลชไดรฟ์ USB และกระเป๋าอุปกรณ์เสริม พอร์ต USB 2.0 ช่วยให้สามารถส่งออกข้อมูลและอัปเกรดเฟิร์มแวร์ได้ บันทึกการทดสอบทั้งหมดจะถูกจัดเก็บไว้ในเครื่องและสามารถส่งออกไปยัง USB เพื่อสร้างรายงานบนพีซีได้ ซอฟต์แวร์จับคู่รองรับการเปิดไฟล์ข้อมูลเฟส A/B/C พร้อมๆ กัน และส่งออกรายงานโดยละเอียดพร้อมตัวเลขทดสอบและกราฟการสูญเสียอิเล็กทริก

ความปลอดภัยเป็นสิ่งสำคัญที่สุด แรงดันไฟฟ้าแรงสูงจะถูกสร้างขึ้นระหว่างการทำงาน ดังนั้นเฉพาะช่างเทคนิคที่ได้รับการฝึกอบรมอย่างมืออาชีพเท่านั้นจึงจะสามารถใช้งานได้ ผู้ปฏิบัติงานต้องปฏิบัติตามกฎความปลอดภัยหลัก 5 ประการอย่างเคร่งครัด: ตัดไฟ ล็อคไม่ให้จ่ายไฟใหม่ ตรวจสอบแรงดันไฟฟ้าเป็นศูนย์ กราวด์และการลัดวงจร แยกส่วนประกอบที่มีไฟฟ้าอยู่ติดกัน การทดสอบไฟฟ้าแรงสูงจำเป็นต้องมีเจ้าหน้าที่สองคนขึ้นไปในไซต์เพื่อควบคุมดูแล

แรงดันขาออก		กระแสไฟขาออก		โหลดความจุสูงสุด
รายการ	การกำหนดค่า VS-CDPTD 34 kV	รายการ	ข้อมูลจำเพาะ	การกำหนดค่า	ความถี่และโหลด
แรงดันเอาต์พุตคลื่นไซน์ VLF	สูงสุด 24 kV RMS / 34 kV สูงสุด	ช่วงการวัด	0 ถึง 14 มิลลิแอมป์	การกำหนดค่า 34 กิโลโวลต์	0.1 Hz ที่ 0.5 μF / 24 kV RMS / 34 kV สูงสุด
แรงดันไฟฟ้ากระแสตรง	±1 ถึง 34 กิโลโวลต์	ปณิธาน	1 渭A	การกำหนดค่า 34 กิโลโวลต์	0.05 Hz ที่ 1.0 μF / 24 kV RMS / 34 kV สูงสุด
ความละเอียดแรงดันไฟฟ้า	0.001 กิโลโวลต์	ความแม่นยำ	1%	การกำหนดค่า 34 กิโลโวลต์	0.01 Hz ที่ 8.0 μF / 18 kV RMS / 25 kV สูงสุด
ความแม่นยำของแรงดันไฟฟ้า	1%			การกำหนดค่า 45 kV	0.1 Hz ที่ 0.5 μF / 31.8 kV RMS / 45 kV สูงสุด
				การกำหนดค่า 45 kV	0.05 Hz ที่ 1.0 μF / 31.8 kV RMS / 45 kV สูงสุด
				การกำหนดค่า 45 kV	0.01 Hz ที่ 5.0 μF / 22 kV RMS / 31 kV สูงสุด

การวัดปัจจัยการสูญเสียอิเล็กทริก			ข้อมูลทั่วไป			ความปลอดภัยและอีเอ็มซี
รายการ	การกำหนดค่า VS-CDPTD 34 kV	การกำหนดค่า VS-CDPTD 45 kV	รายการ	การกำหนดค่า VS-CDPTD 34 kV	การกำหนดค่า VS-CDPTD 45 kV	รายการ	ข้อมูลจำเพาะ
ช่วงแรงดันไฟฟ้าแทนเดลต้าแบบไซน์ VLF	1 ถึง 24 กิโลโวลต์อาร์เอ็มเอส	1 ถึง 31.8 กิโลโวลต์อาร์เอ็มเอส	การใช้พลังงาน	สูงสุด 300 เวอร์จิเนีย	สูงสุด 400 เวอร์จิเนีย	คำสั่งแรงดันไฟฟ้าต่ำ	2014/35/อีซี
ช่วงโหลด	1 nF ถึง 8 µF	1 nF ถึง 5 µF	ป้องกันแรงดันย้อนกลับ	13 กิโลโวลต์	15 กิโลโวลต์	คำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า	2014/30/อีซี
ปณิธาน	1 × 10⁻⁵	1 × 10⁻⁵	อินเทอร์เฟซข้อมูล	ยูเอสบี 2.0	ยูเอสบี 2.0	การอ้างอิงผลกระทบสิ่งแวดล้อม	EN 60068-2 และเวอร์ชันต่อๆ ไป
ความแม่นยำ	1 × 10⁻⁴	1 × 10⁻⁴	ขนาด	กล่อง Peli 1430, 430 × 240 × 340 มม	กล่อง Peli 1430, 430 × 240 × 340 มม	ภาษาอินเทอร์เฟซผู้ใช้	อังกฤษ จีนตัวย่อ รัสเซีย สเปน และอื่นๆ
ช่วงการวัด	1 × 10⁻⁴ ถึง 9999.9 × 10⁻⁴	1 × 10⁻⁴ ถึง 9999.9 × 10⁻⁴	น้ำหนัก	22 กก	22 กก
ความถี่การวัดแทนเดลต้า	0.1 เฮิรตซ์	0.1 เฮิรตซ์	อุณหภูมิแวดล้อมในการทำงาน	-10°ซ ถึง +50°ซ	-10°ซ ถึง +50°ซ
			อุณหภูมิในการจัดเก็บ	-20°ซ ถึง +60°ซ	-20°ซ ถึง +60°ซ

การเชื่อมต่อและการควบคุม		อุปกรณ์มาตรฐาน
รายการ	คำอธิบาย	รายการ	ข้อมูลจำเพาะ
แสดง	จอ LCD	ทดสอบหน่วยหลัก	1 ชุด
สัญญาณไฟฟ้าแรงสูง	ตัวบ่งชี้เอาต์พุตไฟฟ้าแรงสูง	สายไฟหลัก	2.5 ม
อินเทอร์เฟซข้อมูล	อินเตอร์เฟซยูเอสบี 2.0	สายดิน	4 ม
ควบคุม	โรตารีเอ็นโค้ดเดอร์	สายเชื่อมต่อไฟฟ้าแรงสูง	5 ม
การควบคุมเหตุฉุกเฉิน	ปุ่มหยุดฉุกเฉิน	แท่ง USB	1 ชิ้น
ความปลอดภัยของเอาท์พุท	ล็อคเอาต์พุตไฟฟ้าแรงสูง	กระเป๋าใส่อุปกรณ์	1 ชุด

คู่มือผลิตภัณฑ์

เครื่องทดสอบสายเคเบิลในตัวทำงานโดยใช้แรงดันไฟฟ้าไซน์ 0.1 Hz ที่ควบคุมได้บนสายเคเบิลที่ทดสอบ เมื่อเปรียบเทียบกับการทดสอบ AC 50 Hz ทั่วไป เทคโนโลยีความถี่ต่ำพิเศษช่วยลดความต้องการโหลดสายเคเบิลแบบคาปาซิทีฟในปัจจุบันได้อย่างมาก ช่วยให้สามารถตรวจสอบสายเคเบิลแรงดันปานกลางภาคสนามแบบพกพาได้

ก่อนเชื่อมต่อสายเคเบิล ให้ปฏิบัติตามกฎความปลอดภัยไฟฟ้าแรงสูงห้าข้ออย่างเคร่งครัด ตรวจสอบให้แน่ใจว่าสายเคเบิลทดสอบปิดเครื่อง แยก ตรวจสอบแรงดันไฟฟ้า ต่อสายดิน และลัดวงจร ชิ้นส่วนที่มีกระแสไฟฟ้าใกล้เคียงทั้งหมดจะต้องได้รับการปิดหรือแยกออกจากกัน เฉพาะผู้ปฏิบัติงานที่ได้รับการฝึกอบรมเท่านั้นที่สามารถใช้งานอุปกรณ์โดยมีหัวหน้างานอย่างน้อยหนึ่งคนอยู่ด้วย

เชื่อมต่ออุปกรณ์เสริมตามลำดับคงที่: เชื่อมต่อสายกราวด์เข้ากับขั้วต่อกราวด์ของโฮสต์ก่อน จากนั้นเชื่อมต่อกับกราวด์ป้องกันของสถานี ต่อสายไฟฟ้าแรงสูงเข้ากับพอร์ตเอาต์พุตไฟฟ้าแรงสูง เชื่อมต่อตัวนำภายในของสายไฟฟ้าแรงสูงเข้ากับเฟสหรือเปลือกของสายเคเบิลผ่านข้อต่อที่เข้าคู่กัน ติดตั้งตัวป้องกันสายเคเบิลไฟฟ้าแรงสูงเข้ากับแถบกราวด์ใกล้เคียง เสียบสายไฟในที่สุด

สำหรับการทดสอบความทนทานต่อ VLF ให้เลือกรูปคลื่น แรงดันไฟฟ้าที่กำหนด ความถี่ และระยะเวลาการทดสอบ แรงดันไฟฟ้าสูงสุดแบบเรียลไทม์ รูปคลื่นเอาท์พุต ความถี่ที่ตั้งไว้ และค่า RMS จะแสดงบนหน้าจอ ตัวจับเวลาจะเริ่มโดยอัตโนมัติเมื่อแรงดันไฟฟ้าถึงค่าที่ตั้งไว้

สำหรับการวินิจฉัยแทนเดลต้า ให้เปิดใช้งานฟังก์ชันการสูญเสียอิเล็กทริกและป้อนแรงดันไฟฟ้าเฟสที่กำหนดของสายเคเบิล U0 เครื่องจะเปิดรอบการทดสอบอัตโนมัติ และการวัดแต่ละครั้งจะใช้เวลาประมาณ 3 นาที 30 วินาที โดยจะบันทึกความจุของสายเคเบิล ความต้านทาน การสูญเสียอิเล็กทริกโดยเฉลี่ย และค่าการสูญเสียแบบเรียลไทม์ภายใต้ 0.5 U0, 1.0 U0 และ 1.5 U0

เมื่อการทดสอบเสร็จสิ้น ข้อมูลจะบันทึกอัตโนมัติและสายเคเบิลจะคลายประจุอย่างสมบูรณ์ ผู้ใช้สามารถเรียกดูบันทึกประวัติ ส่งออกบันทึกเดียวหรือหลายรายการไปยัง USB 2.0 และสร้างรายงานที่พิมพ์ได้ผ่านซอฟต์แวร์ที่รองรับ เครื่องมือนี้จะแสดงกราฟการสูญเสียและข้อมูลอิสระสำหรับเฟสของสายเคเบิลสามเฟส

เมื่อทำการทดสอบเปลือกหรือระบุข้อผิดพลาด ให้ยืนยันว่าปลอกสายเคเบิลไม่ได้ต่อสายดินที่ปลายทั้งสองข้าง และไม่มีการต่อสายดินทางอ้อมผ่านข้อต่อหรือสิ่งที่แนบมา เอาต์พุตสูงสุดสำหรับการตรวจสอบปลอกและการติดตามข้อบกพร่องคือ 10 kV

คุณสมบัติ

1. รองรับ VLF sine wave AC ทนต่อการทดสอบ

2. ฟังก์ชั่นการวัดการสูญเสียอิเล็กทริกแบบครบวงจรในหนึ่งเดียว

3. ตัวเลือกแรงดันไฟฟ้าสูงสุดสองแบบ: 34 kV และ 45 kV

4. เอาต์พุตคลื่นไซน์: สูงสุด 24 kV RMS หรือ 31.8 kV RMS

5. เอาต์พุตแรงดันไฟฟ้า DC ในตัวสำหรับการทดสอบฉนวนเพิ่มเติม

6. มีโหมดทดสอบแรงดันคลื่นสี่เหลี่ยม

7. ฟังก์ชั่นการวัดกระแสไฟรั่วในโหมด DC

8.เอาต์พุตสูงสุด 10 kV สำหรับการทดสอบปลอกและระบุข้อบกพร่องของปลอก

9. ลำดับการทดสอบการสูญเสียอิเล็กทริกอัตโนมัติที่ 0.5 U0, U0 และ 1.5 U0

10. จอแสดงผลแรงดันไฟฟ้าและกระแสสูงสุดแบบเรียลไทม์ระหว่างการทำงาน

11. การแสดงรูปคลื่นเอาต์พุตแบบเรียลไทม์บนหน้าจอ

12. เครื่องตัดไฟฟ้าแรงสูงอัตโนมัติเมื่อแรงดันไฟฟ้าพัง

13. ที่จัดเก็บข้อมูลภายในเครื่องสำหรับบันทึกการทดสอบทั้งหมด

14.ทดสอบการส่งออกข้อมูลผ่านอินเทอร์เฟซ USB 2.0

15. ซอฟต์แวร์สนับสนุนสำหรับเอาต์พุตรายงานการทดสอบแบบกำหนดเอง

16. ฟังก์ชั่นอัพเกรดเฟิร์มแวร์ผ่านไดรฟ์ USB

17.อินเทอร์เฟซหลายภาษา (อังกฤษและจีนตัวย่อ)

18. มีปุ่มหยุดฉุกเฉินและล็อคเอาต์พุตแรงดันสูง

19. การออกแบบการป้องกันแรงดันไฟฟ้าย้อนกลับ

20. การออกแบบเคสป้องกันแบบพกพาสำหรับการทดสอบสายเคเบิลภาคสนามกลางแจ้ง

สถานการณ์การใช้งาน

สาธารณูปโภคด้านไฟฟ้า

ผู้ปฏิบัติงานระบบโครงข่ายใช้หน่วยทดสอบสำหรับการทดสอบการเดินสายไฟแรงดันปานกลาง การบำรุงรักษาตามปกติ การวินิจฉัยแทนเดลต้า การตรวจสอบปลอก และการประเมินฉนวนบนเครือข่ายการกระจายและสถานีไฟฟ้าย่อย

ผู้ผลิตหม้อแปลงไฟฟ้า

โรงงานหม้อแปลงและอุปกรณ์ไฟฟ้าใช้เครื่องทดสอบสำหรับการทดสอบฉนวนสายเคเบิลและส่วนประกอบที่ต้องใช้แรงดันไฟฟ้า VLF และการวัดการสูญเสียอิเล็กทริก

โรงไฟฟ้า

สถานีไฟฟ้าพึ่งพาอุปกรณ์สำหรับการตรวจสอบสายเคเบิลของสถานี การบำรุงรักษาสายไฟของเครื่องกำเนิดไฟฟ้าเสริม การทดสอบปลอกหุ้ม และการวินิจฉัยฉนวนในระหว่างที่การบำรุงรักษาขัดข้อง

ทางรถไฟ

เครือข่ายแหล่งจ่ายไฟทางรถไฟวางสายเคเบิลแรงดันปานกลางในสถานีไฟฟ้าย่อยและสายส่ง เครื่องรองรับการทดสอบความทนทานต่อสายเคเบิลและการวิเคราะห์แทนเดลต้าในระหว่างช่วงเวลาบำรุงรักษา

โรงงานอุตสาหกรรม

โรงงานเหมืองแร่ ปิโตรเคมี เหล็ก และการผลิตใช้สำหรับการทดสอบการยอมรับสายเคเบิลใหม่ การบำรุงรักษาเป็นระยะ และการตรวจสอบข้อบกพร่องของปลอกหุ้ม

มหาวิทยาลัย

วิทยาลัยและสถาบันวิจัยใช้อุปกรณ์ทดสอบเพื่อสอนทฤษฎีการทดสอบสายเคเบิล VLF การคำนวณการสูญเสียอิเล็กทริก การวิเคราะห์อายุของฉนวน และมาตรฐานการทำงานด้านความปลอดภัยไฟฟ้าแรงสูง

ห้องปฏิบัติการทดสอบ

ห้องปฏิบัติการไฟฟ้าแรงสูงและเคเบิลระดับมืออาชีพใช้ระบบทดสอบ Tan Delta ของ VLF เพื่อดำเนินการทดสอบความทนทานต่อ VLF การวัดแทนเดลต้า การตรวจสอบปลอก และบริการวินิจฉัยสายเคเบิลของบุคคลที่สาม

การบำรุงรักษาสายเคเบิล

เจ้าหน้าที่บริการเคเบิลใช้อุปกรณ์สำหรับการตรวจสอบสายเคเบิล XLPE, PE และกระดาษหุ้มฉนวน การวินิจฉัยอายุของต้นไม้น้ำ การระบุตำแหน่งข้อบกพร่องของปลอกหุ้ม และการทำรายงานการทดสอบ

รายการทดสอบที่เกี่ยวข้อง

1.VLF สายคลื่นไซน์ทนต่อการทดสอบ

2. การทดสอบการสูญเสียอิเล็กทริกแทนเดลต้าของสายเคเบิลแรงดันปานกลาง

3. การวินิจฉัยอายุฉนวนสายเคเบิล XLPE

4. สาย PE ทนทานต่อการตรวจสอบแรงดันไฟฟ้า

5. การทดสอบประสิทธิภาพของสายเคเบิลหุ้มฉนวนกระดาษ

6.การประเมินการเสื่อมสภาพของต้นไม้น้ำในสายเคเบิล

7.การทดสอบปลอกสายเคเบิลสูงถึง 10kV

8. การระบุข้อบกพร่องของปลอกสายเคเบิล

9. แรงดันไฟฟ้ากระแสตรงทนต่อการทดสอบ

10. การทดสอบแรงดันคลื่นสี่เหลี่ยม

11. การวัดกระแสไฟรั่วในโหมด DC

12. การทดสอบการยอมรับการส่งมอบสายเคเบิลใหม่

13.การทดสอบการบำรุงรักษาเชิงป้องกันตามปกติของสายเคเบิล

14. การสร้างรายงานการทดสอบแบบรวมสามเฟส

15. พื้นที่จัดเก็บบันทึกในเครื่องและการส่งออกข้อมูล USB

กรณีลูกค้า

สาขาอุตสาหกรรม:บริการบำรุงรักษาสายไฟแรงดันปานกลาง

ปัญหาโครงการ

ทีมงานบำรุงรักษาโครงข่ายไฟฟ้าจำเป็นต้องประเมินตัวป้อนสายเคเบิล XLPE ที่มีอายุหลายราย การทดสอบความทนทานอย่างง่ายสามารถตรวจสอบได้เฉพาะความต้านทานการพังทลายเท่านั้น ในขณะที่ทีมงานยังต้องการข้อมูลการสูญเสียอิเล็กทริกเพื่อตัดสินอายุของฉนวนและระบุสายเคเบิลที่อาจเกิดข้อบกพร่องจากต้นน้ำ

ทดสอบขั้นตอนการดำเนินงาน

ช่างเทคนิคแยกสายเคเบิลเป้าหมาย ปฏิบัติตามข้อกำหนดด้านความปลอดภัยห้าประการ ต่อสายดินทั้งชุด เชื่อมต่อสายไฟแรงสูงและสายป้องกันตามคำแนะนำ จากนั้นเปิดเครื่องทดสอบ พวกเขาเลือกโหมดการทดสอบแทนเดลต้า โดยเติมแรงดันไฟฟ้าเฟสพิกัดสายเคเบิล U0 ปลดการหยุดฉุกเฉินและล็อคไฟฟ้าแรงสูง จากนั้นจึงเริ่มการทดสอบอัตโนมัติ หน่วยวัดการสูญเสียอิเล็กทริกภายใต้ 0.5 U0, U0 และ 1.5 U0 โดยจัดเก็บข้อมูลและคายประจุสายเคเบิลหลังจากเสร็จสิ้น

ผลการทดสอบ

เจ้าหน้าที่ตรวจสอบบันทึกประวัติและส่งออกข้อมูลทั้งหมดไปยังไดรฟ์ USB ซอฟต์แวร์ที่ตรงกันจะสร้างรายงานการเปรียบเทียบเฟสที่มีค่าการสูญเสียอิเล็กทริกและเส้นโค้งแนวโน้ม สายเคเบิลที่มีสัญญาณบ่งชี้การสูญเสียตามปกติยังคงใช้งานได้ ในขณะที่สายเคเบิลที่เสื่อมสภาพอย่างรุนแรงได้รับมอบหมายให้ติดตามผล

ข้อดีของการสมัคร

ทีมงานเสร็จสิ้นทั้งการทนทานต่อการตรวจสอบแรงดันไฟฟ้าและการวินิจฉัยอายุด้วยอุปกรณ์พกพาเพียงเครื่องเดียว รอบการทดสอบอัตโนมัติ การส่งออกผ่าน USB และการสร้างรายงานปรับปรุงการติดตามข้อมูลได้อย่างมาก และลดภาระงานเอกสารที่ต้องทำด้วยตนเอง

คำถามที่พบบ่อย

ถาม: อุปกรณ์ทดสอบนี้มีฟังก์ชันอะไรบ้าง

ตอบ: ช่วยให้สายเคเบิลแรงดันปานกลาง VLF ทนทานต่อการทดสอบ การวัดการสูญเสียอิเล็กทริกแทนเดลต้า การตรวจสอบปลอก การระบุข้อบกพร่องของปลอก การทดสอบความทนทานต่อกระแสตรง การทดสอบคลื่นสี่เหลี่ยม และการตรวจจับกระแสรั่วไหล

ถาม: อะไรคือความแตกต่างระหว่างการทดสอบการทนต่อ VLF และการทดสอบแทนเดลต้า?

ตอบ: การทดสอบความทนทานต่อ VLF จะตรวจสอบว่าฉนวนสายเคเบิลสามารถรับแรงดันไฟฟ้ากระแสสลับที่ระบุได้หรือไม่ การทดสอบแทนเดลต้าจะวัดปัจจัยการสูญเสียอิเล็กทริกเพื่อตัดสินอายุของฉนวนและระดับการเสื่อมสภาพ

ถาม:การกำหนดค่าแรงดันไฟฟ้าแบบใดที่เป็นตัวเลือก

ตอบ: สองรุ่น: สูงสุด 34 kV และสูงสุด 45 kV รุ่น 34 kV เอาต์พุตคลื่นไซน์สูงสุด 24 kV RMS / 34 kV; รุ่น 45 kV ถึงจุดสูงสุด 31.8 kV RMS / 45 kV

ถาม: แทนเดลต้าวัดที่ความถี่ใด

ตอบ:การวัด Tan delta ดำเนินการภายใต้ความถี่ต่ำพิเศษ 0.1 Hz

ถาม:ช่วงความจุของสายเคเบิลใดที่รองรับการทดสอบแทนเดลต้า

A:รุ่น 34 kV: 1 nF ~ 8 μF; รุ่น 45 kV: 1 nF ~ 5 μF

ถาม: อุปกรณ์สามารถส่งออกบันทึกการทดสอบได้หรือไม่

ก. ใช่. บันทึกการทดสอบจะถูกจัดเก็บไว้ภายในและสามารถส่งออกได้ผ่าน USB 2.0 ไฟล์ที่ส่งออกสามารถเปิดได้ด้วยซอฟต์แวร์เฉพาะเพื่อสร้างรายงานการทดสอบอย่างเป็นทางการ

ถาม: รองรับการระบุข้อบกพร่องของปลอกหุ้มหรือไม่

ตอบ: ได้ เครื่องทดสอบรองรับการตรวจสอบปลอกและการระบุตำแหน่งข้อผิดพลาดด้วยเอาต์พุตสูงสุด 10 kV

ถาม:หมายเหตุด้านความปลอดภัยที่สำคัญระหว่างการใช้งาน

ตอบ: เฉพาะผู้เชี่ยวชาญที่ผ่านการฝึกอบรมเท่านั้นจึงจะสามารถใช้งานเครื่องนี้ได้ สายเคเบิลทดสอบจะต้องปิดเครื่อง ต่อสายดิน และแยกออกจากกันทั้งหมดก่อนที่จะเดินสายไฟ การทดสอบไฟฟ้าแรงสูงจำเป็นต้องมีการดูแลในสถานที่ และควรใช้การหยุดฉุกเฉินและล็อคไฟฟ้าแรงสูงอย่างถูกต้อง

ข้อได้เปรียบของ Weshine

Weshine Electric จัดจำหน่ายเครื่องมือทดสอบไฟฟ้าระดับมืออาชีพให้กับผู้ปฏิบัติงานระบบโครงข่ายไฟฟ้า ทีมบำรุงรักษาสายเคเบิล ผู้รับเหมาด้านวิศวกรรม ห้องปฏิบัติการทดสอบ และผู้ใช้ในอุตสาหกรรมทุกประเภท สำหรับการวินิจฉัยสายเคเบิล VLF และแทนเดลต้า เรามุ่งเน้นไปที่การใช้งานภาคสนามที่ง่ายดาย เอาต์พุตแรงดันไฟฟ้าสูงที่มีความเสถียร การวัดการสูญเสียที่แม่นยำ การจัดเก็บข้อมูลที่สมบูรณ์ และฟังก์ชันสนับสนุนการรายงาน เราให้บริการแบบครบวงจร รวมถึงคำแนะนำในการเลือกรุ่น การจับคู่แผนการทดสอบสายเคเบิล การฝึกอบรมการปฏิบัติงานด้านความปลอดภัย และโซลูชันการทดสอบที่ปรับแต่งได้ ด้วยประสบการณ์ด้านวิศวกรรมที่กว้างขวาง การควบคุมคุณภาพอย่างเข้มงวด การสนับสนุนด้านเทคนิคเต็มรูปแบบ โซลูชันการทดสอบที่ครบถ้วน และบริการหลังการขายทั่วโลก เราช่วยให้ลูกค้าวางสายเคเบิลให้ทนทานต่อการตรวจสอบและวินิจฉัยฉนวนด้วยข้อมูลการทดสอบที่ชัดเจนและตรวจสอบย้อนกลับได้ หากคุณต้องการอุปกรณ์วินิจฉัยสายเคเบิลออลอินวันที่เชื่อถือได้ ระบบทดสอบ VLF Tan Delta ของเราสามารถตอบสนองความต้องการในการทดสอบนอกสถานที่ของคุณได้อย่างเต็มที่
