รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Weishine ต้องการจัดหาเครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษคุณภาพสูง ซึ่งออกแบบมาสำหรับ AC ที่ทนทานต่อการทดสอบฉนวนไฟฟ้า ซึ่งอุปกรณ์ทดสอบความถี่กำลังแบบทั่วไปต้องใช้ความจุมากเกินไป ในการทดสอบฉนวนเชิงป้องกัน การทดสอบความทนทานต่อไฟฟ้าแรงสูงเป็นหนึ่งในวิธีที่สำคัญที่สุดในการตรวจสอบว่าฉนวนของอุปกรณ์สามารถทนต่อแรงดันไฟฟ้าทดสอบที่ระบุได้อย่างปลอดภัยหรือไม่ สำหรับวัตถุทดสอบที่มีความจุสูง เช่น สายไฟ XLPE, ตัวเก็บประจุไฟฟ้า, เครื่องกำเนิดไฟฟ้าขนาดใหญ่ และมอเตอร์ การทดสอบความทนทานต่อกระแสไฟ AC 50 Hz มักต้องใช้หม้อแปลงทดสอบขนาดใหญ่หรือชุดทดสอบเรโซแนนซ์ ระบบทดสอบความถี่ต่ำพิเศษ 0.1 Hz ช่วยลดความสามารถในการทดสอบที่จำเป็น และทำให้การทดสอบภาคสนามใช้งานได้จริงมากขึ้น การออกแบบที่กะทัดรัดและพกพาสะดวกช่วยลดต้นทุนการจัดซื้อโดยรวมสำหรับทีมวิศวกรรมภาคสนาม

หน่วยทดสอบสร้างไฟฟ้าแรงสูง AC ความถี่ต่ำพิเศษที่มีการควบคุม ความถี่เอาต์พุตที่ใช้ได้คือ 0.1 Hz, 0.05 Hz, 0.02 Hz และ 0.01 Hz ความถี่ที่ต่ำกว่าช่วยให้เครื่องมือทดสอบโหลดแบบคาปาซิทีฟขนาดใหญ่ขึ้นได้ ในขณะเดียวกันก็รักษาขนาดอุปกรณ์ทดสอบและการจัดการความต้องการพลังงานได้ ตามคู่มือ ระบบนี้เหมาะอย่างยิ่งสำหรับอุปกรณ์ไฟฟ้าที่มีความจุเทียบเท่าขนาดใหญ่ รวมถึงสายไฟ ตัวเก็บประจุ เครื่องกำเนิดไฟฟ้าขนาดกลางและขนาดใหญ่ และมอเตอร์

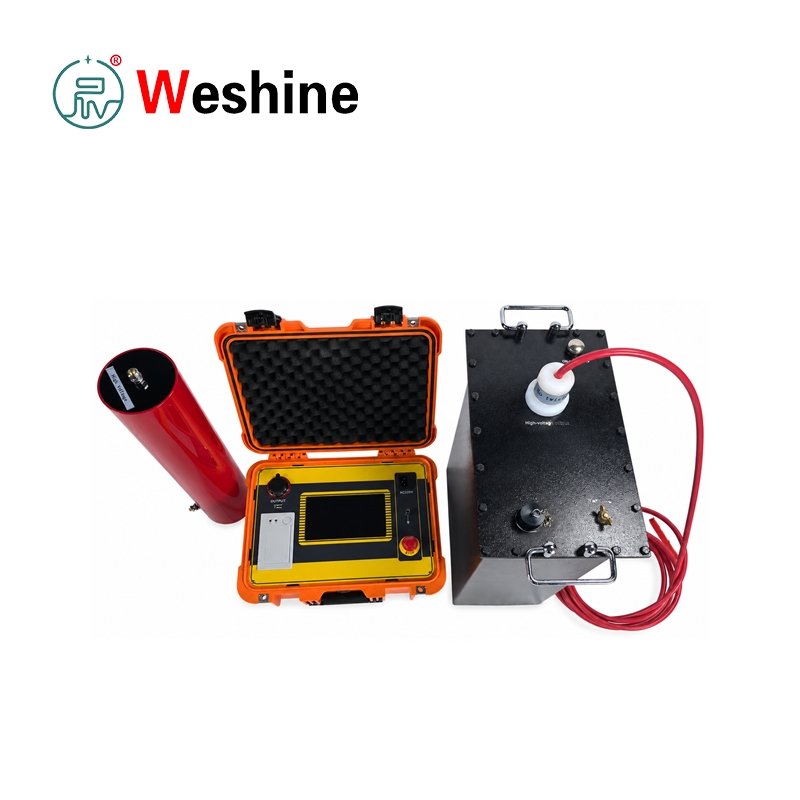

Ultra Low Frequency High Voltage Generator

ส่วนประกอบของผลิตภัณฑ์

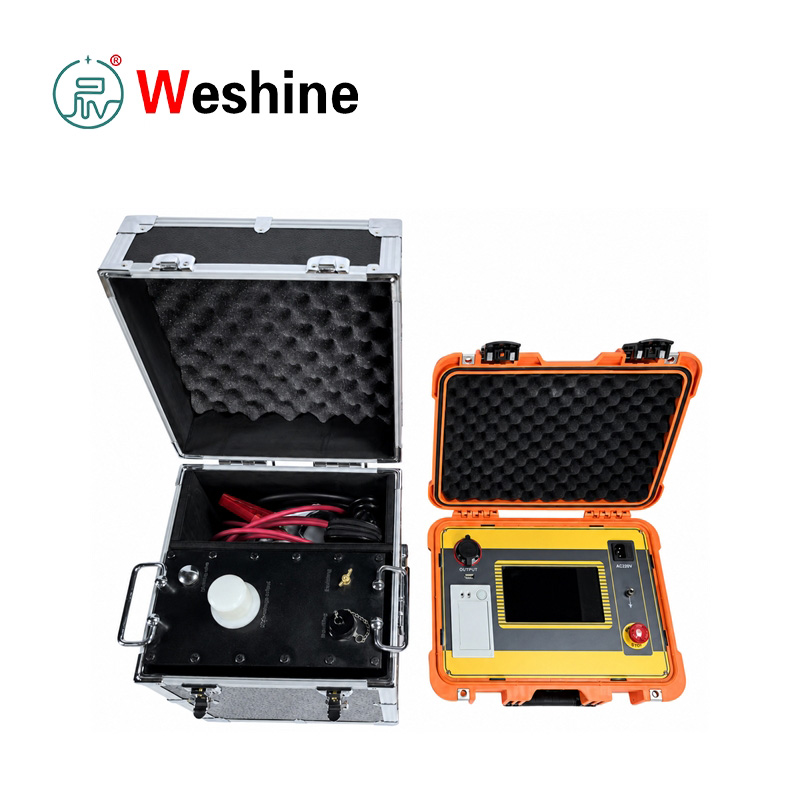

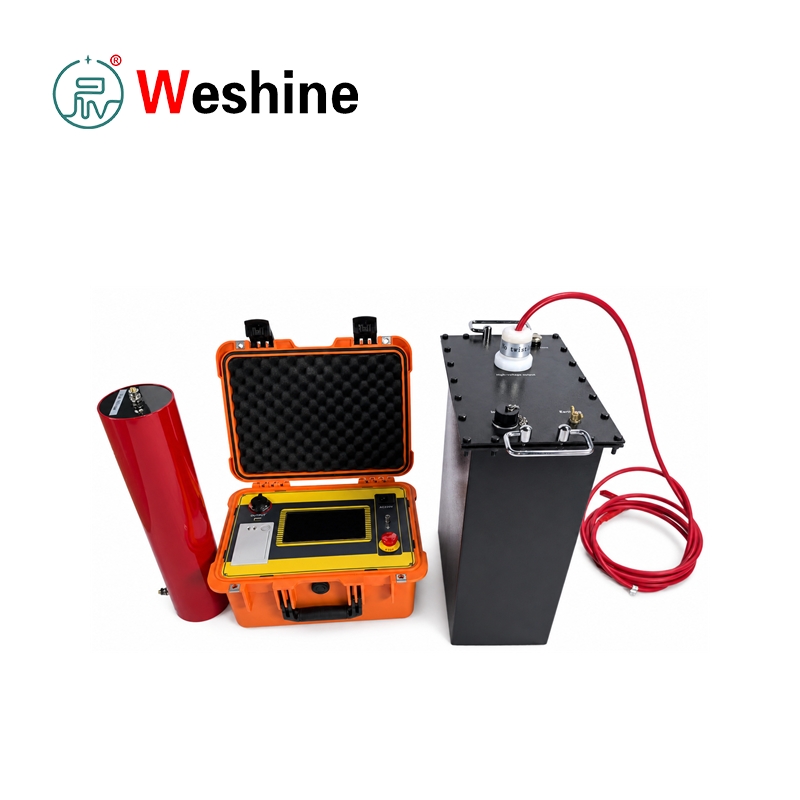

ระบบประกอบด้วยสองส่วนหลัก: ตัวควบคุมและตัวเพิ่มแรงดันไฟฟ้าสูง

คอนโทรลเลอร์ประกอบด้วยหน้าจอสัมผัสแบบคาปาซิทีฟขนาด 7 นิ้ว สวิตช์เปิด/ปิด อินพุต AC 220 V ขั้วต่อสายดิน พอร์ตสื่อสาร USB เครื่องพิมพ์ และปุ่มหยุดฉุกเฉิน

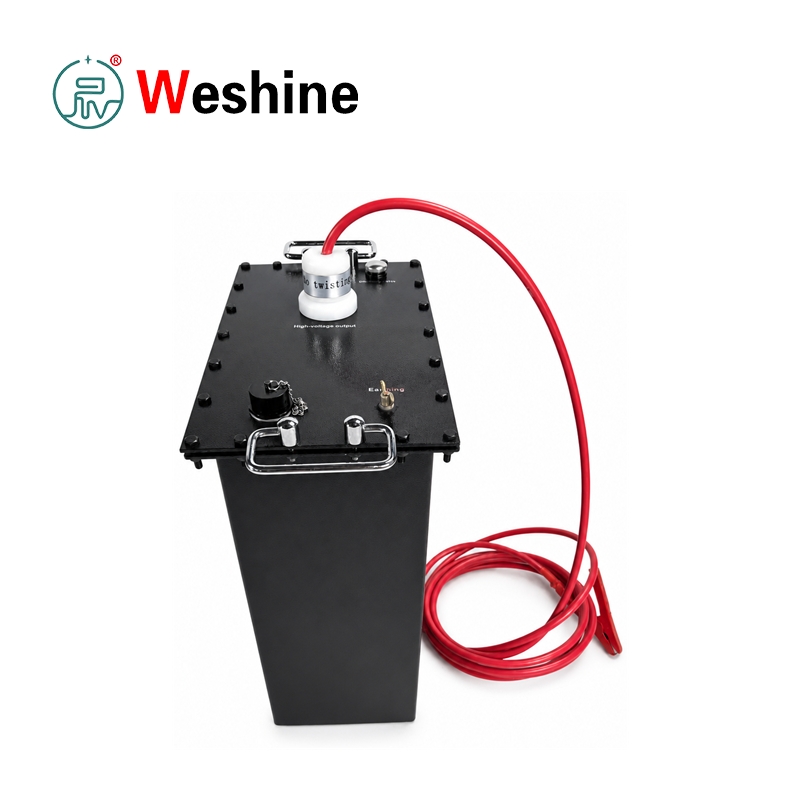

บูสเตอร์สร้างเอาต์พุตแรงดันสูงและเชื่อมต่อกับคอนโทรลเลอร์ผ่านสายเคเบิลควบคุมแรงดันต่ำที่ให้มา เอาต์พุตไฟฟ้าแรงสูงเชื่อมต่อกับวัตถุทดสอบโดยใช้สายเคเบิลไฟฟ้าแรงสูงและอุปกรณ์เสริมสายดินที่ให้มา

การดำเนินการเป็นไปโดยอัตโนมัติ

หลังจากเดินสายไฟ ผู้ใช้จะตั้งค่าความถี่เอาต์พุต ระยะเวลาการทดสอบ แรงดันทดสอบ ขีดจำกัดกระแสไฟเกินด้านข้างแรงดันสูง และขีดจำกัดแรงดันไฟเกินบนหน้าจอสัมผัส เมื่อการทดสอบเริ่มต้นขึ้น เครื่องมือจะทำการตรวจสอบโหลดด้วยตนเอง การเพิ่มแรงดันไฟฟ้าอัตโนมัติ เอาท์พุตแอมพลิจูดคงที่ กำหนดเวลา การปิดเครื่องตามปกติ และการคายประจุอัตโนมัติ เครื่องมือสามารถหยุดโดยตัวจับเวลาหรือหยุดด้วยตนเอง นอกจากนี้ยังมีการป้องกันการปิดเครื่องที่ผิดปกติด้วยการป้องกันแรงดันไฟเกินและกระแสไฟเกิน

เครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษนี้ใช้การควบคุมป้อนกลับเชิงลบแบบวงปิดแรงดันสูงและแรงดันต่ำ คู่มือระบุว่าเอาต์พุตไม่ได้สร้างเอฟเฟกต์การเพิ่มขึ้นของตัวเก็บประจุ ฟังก์ชันการป้องกันหลายรายการ ได้แก่ การป้องกันแรงดันไฟเกิน การป้องกันกระแสไฟเกินด้านข้างแรงดันสูง และการป้องกันกระแสไฟเกินด้านข้างแรงดันต่ำ โดยมีเวลาดำเนินการป้องกันไม่เกิน 10 ms ตัวควบคุมและเครื่องกำเนิดไฟฟ้าแรงสูงเชื่อมต่อผ่านการควบคุมแรงดันไฟฟ้าต่ำ และใช้การควบคุมด้วยแสงเพื่อการทำงานที่ปลอดภัยยิ่งขึ้น การออกแบบฮาร์ดแวร์ที่ทนทาน อายุการใช้งานยาวนานสำหรับการใช้งานโครงการระยะยาว และการทดสอบซ้ำๆ

สามารถพิมพ์ผลการทดสอบเป็นรายงานผลการทดสอบได้โดยตรง ข้อมูลประวัติจะถูกบันทึกโดยอัตโนมัติหลังจากการหยุดตัวจับเวลาปกติ การหยุดด้วยตนเอง การหยุดการป้องกันแรงดันไฟฟ้าเกิน หรือการหยุดการป้องกันกระแสไฟเกิน เครื่องมือสามารถจัดเก็บบันทึกการวัดได้สูงสุด 64 รายการ; บันทึกเก่าจะถูกลบโดยอัตโนมัติเมื่อเกินขีดจำกัดการจัดเก็บ ระบบยังรองรับการตั้งค่าวันที่และเวลา การสลับอินเทอร์เฟซภาษาจีนและอังกฤษ การจัดเก็บอัตโนมัติ การพิมพ์อัตโนมัติ และการสื่อสาร USB พร้อมซอฟต์แวร์การจัดการระดับสูง

อุปกรณ์ทดสอบเป็นไปตาม DL/T 849.4-2004 เงื่อนไขทางเทคนิคทั่วไปสำหรับเครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษ คู่มือยังอ้างอิงถึงวิธีทดสอบ 0.1 Hz VLF สำหรับสายไฟหุ้มฉนวน XLPE ขนาด 35 kV และต่ำกว่า ในการใช้งานภาคสนาม ความจุของวัตถุทดสอบจะต้องไม่เกินโหลดความจุที่กำหนดของการกำหนดค่าเครื่องมือที่เลือก หากความจุของวัตถุทดสอบต่ำกว่า 0.05 μF ตัวเก็บประจุเสริม 0.05 μF อาจเชื่อมต่อแบบขนานเพื่อรองรับเอาต์พุตปกติ

พารามิเตอร์ผลิตภัณฑ์

ข้อมูลจำเพาะของระบบ		กำลังรับน้ำหนัก		ตัวเลือกการให้คะแนนซีรีส์
รายการ	ข้อมูลจำเพาะ	ความถี่เอาท์พุต	โหลดความจุสูงสุด	คะแนนรุ่น	แรงดันไฟฟ้าขาออกที่กำหนด	กำลังรับน้ำหนัก	ฟิวส์ไฟฟ้า	โครงสร้างสินค้า/น้ำหนัก
รุ่นสินค้า	VS-CDP	0.1 เฮิรตซ์	0.5 ไมโครฟ	30/1.1	สูงสุด 30 กิโลโวลต์	0.1 เฮิรตซ์ ≤0.5 ไมโครฟ; 0.05 เฮิรตซ์ ≤1.1 ไมโครฟ; 0.02 เฮิรตซ์ ≤2.2 ไมโครฟ; 0.01 เฮิรตซ์ ≤5.5 ไมโครฟ	10 ก	ตัวควบคุม: 4 กก.; บูสเตอร์: 20 กก
ประเภทสินค้า	เครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษ	0.05 เฮิรตซ์	1.1 ยูเอฟ	40/1.1	สูงสุด 40 กิโลโวลต์	0.1 เฮิรตซ์ ≤0.5 ไมโครฟ; 0.05 เฮิรตซ์ ≤1.1 ไมโครฟ; 0.02 เฮิรตซ์ ≤2.2 ไมโครฟ; 0.01 เฮิรตซ์ ≤5.5 ไมโครฟ	10 ก	ตัวควบคุม: 4 กก.; บูสเตอร์: 20 กก
รูปคลื่นเอาท์พุต	ไฟฟ้าแรงสูง AC ความถี่ต่ำพิเศษ	0.02 เฮิรตซ์	2.2 ยูเอฟ	50/1.1	สูงสุด 50 กิโลโวลต์	0.1 เฮิรตซ์ ≤0.5 ไมโครฟ; 0.05 เฮิรตซ์ ≤1.1 ไมโครฟ; 0.02 เฮิรตซ์ ≤2.2 ไมโครฟ; 0.01 เฮิรตซ์ ≤5.5 ไมโครฟ	15 อ	ตัวควบคุม: 4 กก.; บูสเตอร์: 40 กก
ความถี่เอาท์พุต	0.1 เฮิรตซ์, 0.05 เฮิรตซ์, 0.02 เฮิรตซ์, 0.01 เฮิรตซ์	0.01 เฮิรตซ์	5.5 ยูเอฟ	60/1.1	สูงสุด 60 กิโลโวลต์	0.1 เฮิรตซ์ ≤0.5 ไมโครฟ; 0.05 เฮิรตซ์ ≤1.1 ไมโครฟ; 0.02 เฮิรตซ์ ≤2.2 ไมโครฟ; 0.01 เฮิรตซ์ ≤5.5 ไมโครฟ	15 อ	ตัวควบคุม: 4 กก.; บูสเตอร์: 50 กก
ความแม่นยำในการวัด	3%			80/1.1	สูงสุด 80 กิโลโวลต์	0.1 เฮิรตซ์ ≤0.5 ไมโครฟ; 0.05 เฮิรตซ์ ≤1.1 ไมโครฟ; 0.02 เฮิรตซ์ ≤2.2 ไมโครฟ; 0.01 เฮิรตซ์ ≤5.5 ไมโครฟ	15 อ	ตัวควบคุม: 4 กก.; บูสเตอร์: 50 กก
ข้อผิดพลาดแรงดันไฟฟ้าสูงสุดที่เป็นบวกและลบ	≤3%			90/1.1	จุดสูงสุด 90 กิโลโวลต์	0.1 เฮิรตซ์ ≤0.5 ไมโครฟ; 0.05 เฮิรตซ์ ≤1.1 ไมโครฟ; 0.02 เฮิรตซ์ ≤2.2 ไมโครฟ; 0.01 เฮิรตซ์ ≤5.5 ไมโครฟ	15 อ	ตัวควบคุม: 4 กก.; บูสเตอร์: 55 กก
การบิดเบือนรูปคลื่นแรงดันไฟฟ้า	≤5%
โหมดการทำงาน	การเพิ่มแรงดันไฟฟ้าอัตโนมัติ, เวลา, การปิดเครื่อง, การคายประจุ
แสดง	หน้าจอสัมผัสแบบคาปาซิทีฟขนาด 7 นิ้ว
การจัดเก็บข้อมูล	บันทึกการทดสอบย้อนหลังสูงสุด 64 รายการ
การพิมพ์	เครื่องพิมพ์ในตัว
การสื่อสาร	ยูเอสบี
มาตรฐานที่ใช้บังคับ	ดีแอล/ที 849.4-2004

พาวเวอร์ซัพพลาย		ฟังก์ชั่นการป้องกัน		สภาพการทำงาน
รายการ	ข้อมูลจำเพาะ	รายการคุ้มครอง	ข้อมูลจำเพาะ	รายการ	ข้อมูลจำเพาะ
แรงดันไฟฟ้าขาเข้า	220 โวลต์ ± 5% กระแสสลับ	การป้องกันแรงดันไฟฟ้าเกิน	ขีดจำกัดที่ผู้ใช้กำหนด 0 ถึงค่าพิกัด	ใช้สภาพแวดล้อม	ในร่มและกลางแจ้ง
ความถี่อินพุต	50 เฮิรตซ์ ±5 เฮิรตซ์	การป้องกันกระแสเกิน	ขีดจำกัดที่ผู้ใช้กำหนด 0 ถึงค่าพิกัด	อุณหภูมิในการทำงาน	-10°ซ ถึง +40°ซ
ข้อกำหนดเครื่องกำเนิดไฟฟ้าแบบพกพา	เสถียร 220 โวลต์ ±5%, 50 เฮิรตซ์; โดยทั่วไปมากกว่า 3 กิโลวัตต์	เวลาดำเนินการคุ้มครอง	≤10 มิลลิวินาที	ความชื้นในการทำงาน	ความชื้นสัมพัทธ์ ≤85%
		หยุดฉุกเฉิน	ปุ่ม STOP บนคอนโทรลเลอร์
		ปล่อยอัตโนมัติ	ดำเนินการหลังจากปิดเครื่อง

สภาพการเก็บรักษา		อุปกรณ์มาตรฐาน
รายการ	ข้อมูลจำเพาะ	เลขที่	รายการ	ปริมาณ	หน่วย
อุณหภูมิในการจัดเก็บ	-20°ซ ถึง +60°ซ	1	คอนโทรลเลอร์	1	ชุด
ความชื้นในการจัดเก็บ	ความชื้นสัมพัทธ์ไม่เกิน 85%	2	เครื่องเพิ่มแรงดันไฟฟ้าสูง	1	ชุด
สภาพแวดล้อมการจัดเก็บ	พื้นที่ภายในอาคารมีการระบายอากาศโดยไม่มีก๊าซกัดกร่อน	3	สายเชื่อมต่อไฟฟ้าแรงสูง	2	ชิ้น
		4	สายเชื่อมต่อแรงดันต่ำพิเศษ	1	พีซี
		5	สายไฟ	1	พีซี
		6	แกนปลดประจำการ	1	พีซี
		7	สายดิน	1	พีซี
		8	ตัวเก็บประจุชดเชย	1	พีซี
		9	ฟิวส์	5	ชิ้น
		10	กระดาษเครื่องพิมพ์	2	โรล
		11	คู่มือการใช้งาน	1	สำเนา
		12	รายการบรรจุภัณฑ์	1	สำเนา
		13	รายงานการตรวจสอบโรงงาน	1	สำเนา

คู่มือผลิตภัณฑ์

หลักการทำงานของอุปกรณ์ทดสอบ VLF

อุปกรณ์ทดสอบ VLF แบบพกพาทำงานโดยแทนที่การทดสอบการทนต่อความถี่พลังงาน 50 Hz ด้วยการทดสอบ AC ความถี่ต่ำพิเศษ

สำหรับวัตถุทดสอบตัวเก็บประจุ กระแสจะเป็นสัดส่วนกับความถี่ ความจุไฟฟ้า และแรงดันไฟฟ้า การลดความถี่ลงเหลือ 0.1 เฮิร์ตซ์หรือต่ำกว่า ความสามารถในการทดสอบกำลังไฟฟ้าที่ต้องการจะลดลงอย่างมาก ในขณะที่ยังคงไว้ซึ่งวัตถุประสงค์ในทางปฏิบัติของฉนวนไฟฟ้ากระแสสลับที่ทนทานต่อการทดสอบ

การเชื่อมต่ออุปกรณ์ก่อนการทดสอบ

ก่อนการทดสอบ ให้เชื่อมต่อ:

คอนโทรลเลอร์

บูสเตอร์

สายเคเบิลเอาท์พุตแรงดันสูง

สายดิน

วัตถุทดสอบ

ตามแผนภาพการเดินสายไฟในคู่มือ

ขั้วต่อสายดินต้องเชื่อมต่อกับสายดิน อินพุต AC เชื่อมต่อกับแหล่งจ่ายไฟ 220 V, 50 Hz

หากใช้เครื่องกำเนิดไฟฟ้าแบบพกพา แรงดันไฟขาออกและความถี่ของเครื่องกำเนิดไฟฟ้าจะต้องคงที่

การตั้งค่าพารามิเตอร์และการเตรียมการทดสอบ

เปิดคอนโทรลเลอร์และเข้าสู่หน้าจอการตั้งค่าพารามิเตอร์

ตั้งค่าพารามิเตอร์ต่อไปนี้:

ความถี่เอาท์พุต

ระยะเวลาการทดสอบ

ทดสอบแรงดันไฟฟ้า

ค่าการป้องกันแรงดันไฟฟ้าเกิน

ค่าการป้องกันกระแสเกิน

ความถี่ที่ใช้ได้ ได้แก่ :

0.1 เฮิรตซ์

0.05 เฮิรตซ์

0.02 เฮิรตซ์

0.01 เฮิรตซ์

ระยะเวลาการทดสอบสามารถตั้งค่าได้ตั้งแต่ 0 ถึง 99 นาที

ค่าแรงดันและกระแสที่แสดงโดยเครื่องมือคือค่าสูงสุด

กระบวนการทดสอบอัตโนมัติ

หลังจากกด Start เครื่องมือจะทำการตรวจสอบตัวเอง

กระบวนการทดสอบประกอบด้วย:

โหลดการตรวจสอบตนเอง
แรงดันไฟฟ้าเพิ่มขึ้นอัตโนมัติ
เอาต์พุตแอมพลิจูดคงที่
ทนต่อจังหวะ
ปิดเครื่องอัตโนมัติและจำหน่าย

หากตรวจไม่พบโหลด คอนโทรลเลอร์จะแสดงคำเตือนว่าไม่มีโหลด

หลังจากถึงแรงดันไฟฟ้าที่ตั้งไว้ เครื่องมือจะรักษาเอาต์พุตแอมพลิจูดคงที่ และเริ่มกระบวนการกำหนดเวลาความต้านทาน

เมื่อถึงเวลาที่กำหนด ระบบจะหยุดเอาต์พุตไฟฟ้าแรงสูงและปล่อยวัตถุทดสอบโดยอัตโนมัติ

โหมดการปิดเครื่องและการจัดการข้อมูล

เครื่องมือนี้รองรับ:

การปิดเครื่องตามปกติ

หยุดจับเวลา

หยุดด้วยตนเอง

การปิดเครื่องผิดปกติ

การป้องกันแรงดันไฟฟ้าเกิน

การป้องกันกระแสเกิน

ในแต่ละโหมดการปิดระบบ ข้อมูลการทดสอบจะถูกจัดเก็บเป็นข้อมูลประวัติ

ผู้ใช้สามารถ:

ตรวจสอบบันทึกล่าสุด

พิมพ์ข้อมูลการทดสอบปัจจุบัน

พิมพ์ข้อมูลการทดสอบในอดีต

คู่มือการทดสอบสายเคเบิล

สำหรับการทดสอบสายเคเบิล:

ถอดอุปกรณ์ไฟฟ้าทั้งหมดที่เชื่อมต่อกับสายเคเบิลออกก่อนทำการทดสอบ
วัดความต้านทานของฉนวนด้วยเมกะโอห์มมิเตอร์
ทำการทดสอบความทนทานต่อ VLF หลังจากที่ยอมรับการตรวจสอบฉนวนแล้วเท่านั้น

คู่มือระบุ:

แรงดันทดสอบ: Umax = 3Uo

Uo: แรงดันไฟฟ้าเฟสพิกัดของสายเคเบิล

ระยะเวลาการทดสอบ:

การทดสอบการส่งมอบ: 60 นาที

การทดสอบเชิงป้องกัน: 15 นาที

คู่มือการทดสอบมอเตอร์ซิงโครนัส

สำหรับการทดสอบมอเตอร์ซิงโครนัส คู่มือจะแนะนำการทดสอบทีละเฟส

วิธีการทดสอบ:

เฟสที่ทดสอบได้รับพลังงาน

เฟสที่ไม่ได้ทดสอบจะมีการลัดวงจรและต่อสายดิน

โดยทั่วไปเวลาในการทดสอบจะเหมือนกับการทดสอบความทนทานต่อความถี่กำลัง โดยทั่วไป:

1 นาที

ในระหว่างการทดสอบ ผู้ปฏิบัติงานควรสังเกต:

เสียง

กลิ่น

ควัน

การปล่อยพื้นผิว

โคโรนา

ความเสถียรของข้อมูล

การปลดปล่อยความปลอดภัยหลังการทดสอบ

หลังจากปิดเครื่อง ให้ใช้แกนปล่อยเพื่อคายประจุวัตถุทดสอบจนหมดก่อนที่จะถอดสายเคเบิลใดๆ

ขั้นตอนนี้จำเป็น โดยเฉพาะสำหรับอุปกรณ์เก็บประจุ เช่น:

สายไฟ

เครื่องหมุนขนาดใหญ่

คุณสมบัติ

1. รองรับ AC ความถี่ต่ำพิเศษ 0.1 Hz ทนต่อการทดสอบ

2. รองรับการเลือกความถี่เอาต์พุต 0.05 Hz, 0.02 Hz และ 0.01 Hz

3.ให้แรงดันไฟฟ้าที่เพิ่มขึ้นอัตโนมัติ เอาต์พุตแอมพลิจูดคงที่ การกำหนดเวลา การปิดเครื่อง และการคายประจุ

4.วัดและแสดงเอาต์พุตแรงดันสูงและทดสอบกระแสเป็นค่าสูงสุด

5. ให้การป้องกันแรงดันไฟฟ้าเกินสำหรับเอาต์พุตไฟฟ้าแรงสูง

6. ให้การป้องกันกระแสเกินด้านแรงดันสูงและแรงดันต่ำด้าน

7. ตัดเอาต์พุตโดยอัตโนมัติเมื่อแรงดันหรือกระแสเกินขีดจำกัดที่ตั้งไว้

8. เวลาดำเนินการป้องกันไม่เกิน 10 ms

9. ให้การทำงานของหน้าจอสัมผัสแบบ capacitive ขนาด 7 นิ้ว

10.แสดงข้อมูลการทดสอบและรูปคลื่นเอาต์พุตบนหน้าจอสัมผัส

11.รวมการจัดเก็บข้อมูลประวัติอัตโนมัติสูงสุด 64 รายการ

12. มีเครื่องพิมพ์ในตัวสำหรับการพิมพ์รายงานทดสอบ

13. รองรับการสื่อสาร USB พร้อมซอฟต์แวร์การจัดการระดับสูง

14. รวมการสลับอินเทอร์เฟซภาษาจีนและอังกฤษ

15. ให้การควบคุมข้อเสนอแนะเชิงลบแรงดันสูงและแรงดันต่ำแบบวงปิด

16. รองรับ AC ทนต่อการทดสอบวัตถุทดสอบความจุขนาดใหญ่

17. รวมแกนปล่อยและสายดินเพื่อการคายประจุหลังการทดสอบอย่างปลอดภัย

18.มีปุ่มหยุดฉุกเฉินบนคอนโทรลเลอร์

19.รองรับการทำงานทั้งภายในและภายนอก

20.รวมตัวเก็บประจุชดเชยสำหรับวัตถุทดสอบความจุขนาดเล็ก

สถานการณ์การใช้งาน

สาธารณูปโภคด้านไฟฟ้า

หน่วยงานด้านพลังงานใช้อุปกรณ์ทดสอบ VLF สำหรับการทนต่อการทดสอบสายไฟแรงดันปานกลาง มอเตอร์ขนาดใหญ่ เครื่องกำเนิดไฟฟ้า ตัวเก็บประจุ และอุปกรณ์ไฟฟ้าความจุสูงอื่นๆ ในระหว่างการบำรุงรักษาเชิงป้องกันและการทดสอบการยอมรับ

ผู้ผลิตหม้อแปลงไฟฟ้า

ผู้ผลิตหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าสามารถใช้ชุดทดสอบในพื้นที่ทดสอบที่ระบบฉนวนความจุสูงต้องใช้ไฟฟ้ากระแสสลับทนทานต่อการตรวจสอบที่ความถี่ลดลง

โรงไฟฟ้า

โรงไฟฟ้าใช้เครื่องมือนี้เพื่อทนต่อการทดสอบขดลวดสเตเตอร์ของเครื่องกำเนิดไฟฟ้า มอเตอร์ขนาดใหญ่ สายไฟของสถานี และระบบฉนวนที่เกี่ยวข้องระหว่างการทดสอบการเดินเครื่อง ยกเครื่อง และการบำรุงรักษาตามปกติ

ทางรถไฟ

ระบบจ่ายไฟทางรถไฟใช้สายเคเบิลแรงดันปานกลางและอุปกรณ์หมุน หน่วยทดสอบรองรับการทดสอบภาคสนามในระหว่างที่การหยุดซ่อมบำรุงตามกำหนดเวลา

โรงงานอุตสาหกรรม

สิ่งอำนวยความสะดวกทางอุตสาหกรรม เช่น เหมืองแร่ ปิโตรเคมี เหล็ก และโรงงานผลิต สามารถใช้เครื่องมือนี้สำหรับฉนวนสายเคเบิลและมอเตอร์ที่ทนทานต่อการทดสอบในระบบจำหน่ายไฟฟ้าของโรงงาน

มหาวิทยาลัย

มหาวิทยาลัยและศูนย์ฝึกอบรมสามารถใช้ระบบสำหรับสอน VLF ให้ทนต่อหลักการทดสอบ การคำนวณกระแสไฟฟ้าแบบคาปาซิทีฟ ขั้นตอนการทดสอบสายเคเบิล และแนวปฏิบัติด้านความปลอดภัยไฟฟ้าแรงสูง

ห้องปฏิบัติการทดสอบ

ห้องปฏิบัติการไฟฟ้าแรงสูงสามารถวางใจเครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษสำหรับไฟฟ้ากระแสสลับที่ทนทานต่อการทดสอบวัตถุทดสอบแบบเก็บประจุ ตัวอย่างสายเคเบิล มอเตอร์ และระบบฉนวนที่ต้องการแรงดันไฟฟ้าความถี่ต่ำพิเศษที่ได้รับการควบคุม

การบำรุงรักษาสายเคเบิล

ทีมบำรุงรักษาสายเคเบิลใช้อุปกรณ์ทดสอบสำหรับการทดสอบการยอมรับสายเคเบิล XLPE การทดสอบเชิงป้องกัน การตรวจสอบติดตามข้อผิดพลาด และการตรวจสอบฉนวนหลังการติดตั้งหรือการซ่อมแซม

การใช้งาน

1.0.1 Hz VLF AC ทนทานต่อการทดสอบ

สายไฟ 2.XLPE ทนต่อการทดสอบ

3.35 kV และต่ำกว่าการทดสอบฉนวนสายเคเบิล

4. ตัวเก็บประจุไฟทนต่อการทดสอบ

5. การทดสอบฉนวนเครื่องกำเนิดไฟฟ้าขนาดกลางและขนาดใหญ่

6. ขดลวดสเตเตอร์ของมอเตอร์ทนทานต่อการทดสอบ

7.การทดสอบการส่งมอบสายเคเบิล

8. การทดสอบการบำรุงรักษาเชิงป้องกันสายเคเบิล

9. การตรวจสอบฉนวนอุปกรณ์ความจุขนาดใหญ่

10. สนาม AC ทนต่อการทดสอบด้วยกำลังทดสอบที่ลดลง

11. การทดสอบแรงดันสูงตามเวลาอัตโนมัติ

12. ทนต่อการทดสอบแรงดันไฟฟ้าเกินและกระแสเกิน

13. การจัดเก็บบันทึกการทดสอบในอดีต

14. การสร้างรายงานการทดสอบที่พิมพ์แล้ว

15. การคัดกรองสภาพฉนวนก่อนการเปิดเครื่อง

กรณีลูกค้า

อุตสาหกรรม： ผู้รับเหมาบำรุงรักษาสายเคเบิล

ปัญหา： ผู้รับเหมาบำรุงรักษาจำเป็นต้องทำการทดสอบการยอมรับกับสายเคเบิล XLPE แรงดันปานกลางที่ติดตั้งใหม่ อุปกรณ์ทนไฟ AC ความถี่กำลังแบบทั่วไปนั้นยากต่อการขนย้ายและต้องการความจุพลังงานที่สูงกว่าเนื่องจากความจุของสายเคเบิล ทีมงานต้องการโซลูชันทนไฟ AC แบบพกพาที่เหมาะสำหรับการทดสอบสายเคเบิลภาคสนาม

กระบวนการทดสอบ ：ช่างเทคนิคจะถอดอุปกรณ์ทั้งหมดที่เชื่อมต่อกับสายเคเบิลออก และตรวจสอบแต่ละเฟสด้วยเมกโอห์มมิเตอร์ก่อน หลังจากยืนยันความต้านทานของฉนวนที่ยอมรับได้ พวกเขาก็เชื่อมต่อตัวควบคุม บูสเตอร์ สายเคเบิลเอาท์พุตแรงดันสูง สายกราวด์ และแกนปล่อยตามสายไฟทดสอบ แรงดันไฟฟ้าทดสอบถูกตั้งค่าตามแรงดันไฟฟ้าเฟสของสายเคเบิล และค่ากระแสเกินคำนวณจากความจุของสายเคเบิล ความถี่ในการทดสอบ และแรงดันไฟฟ้า ทีมงานเลือกเอาต์พุต 0.1 Hz กำหนดระยะเวลาการทดสอบที่ต้องการ และเริ่มการเพิ่มแรงดันไฟฟ้าอัตโนมัติ

ผลลัพธ์ ：เครื่องมือเสร็จสิ้นการเพิ่มแรงดันไฟฟ้าอัตโนมัติ เอาท์พุตแอมพลิจูดคงที่ ไทม์มิ่ง การปิดเครื่อง และการคายประจุ ไม่มีการคายประจุแบบทำลาย เสียง ควัน กลิ่น แรงดันไฟฟ้าที่ไม่เสถียร หรือกระแสไฟที่ผิดปกติในระหว่างระยะเวลาทน ข้อมูลการทดสอบถูกจัดเก็บและพิมพ์เพื่อบันทึกโครงการ

ข้อดี ：ผู้รับเหมาได้ทำการทดสอบความทนทานต่อสายเคเบิล AC ด้วยระบบภาคสนามที่เล็กกว่าและใช้งานได้จริงมากกว่า การป้องกันอัตโนมัติ การกำหนดเวลา การคายประจุ การจัดเก็บ และการพิมพ์ช่วยลดการทำงานด้วยตนเองและปรับปรุงเอกสารการทดสอบ

คำถามที่พบบ่อย

เครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษใช้ทำอะไร? ใช้สำหรับ VLF AC ทนต่อการทดสอบอุปกรณ์ไฟฟ้าที่มีความจุสูง โดยเฉพาะสายไฟ ตัวเก็บประจุไฟฟ้า เครื่องกำเนิดไฟฟ้า และมอเตอร์

เหตุใดจึงใช้การทดสอบ VLF 0.1 Hz แทนการทดสอบการทนต่อ 50 Hz AC วัตถุทดสอบความจุขนาดใหญ่ต้องการกระแสสูงที่ 50 Hz การลดความถี่ในการทดสอบลงเหลือ 0.1 เฮิรตซ์จะช่วยลดความสามารถในการทดสอบที่ต้องการได้อย่างมาก ทำให้ AC ภาคสนามทนทานต่อการทดสอบในทางปฏิบัติมากขึ้น

มีความถี่เอาต์พุตอะไรบ้าง? หน่วยทดสอบรองรับการตั้งค่าความถี่เอาต์พุต 0.1 Hz, 0.05 Hz, 0.02 Hz และ 0.01 Hz

โหลดความจุสูงสุดคือเท่าไร? โหลดสูงสุดคือ 0.5 μF ที่ 0.1 Hz, 1.1 μF ที่ 0.05 Hz, 2.2 μF ที่ 0.02 Hz และ 5.5 μF ที่ 0.01 Hz

มีฟังก์ชันการป้องกันอะไรบ้าง? เครื่องมือประกอบด้วยการป้องกันแรงดันไฟฟ้าเกิน การป้องกันกระแสไฟเกินด้านข้างแรงดันสูง การป้องกันกระแสไฟเกินด้านข้างแรงดันต่ำ การหยุดฉุกเฉิน และการคายประจุอัตโนมัติหลังจากปิดเครื่อง

ชุดทดสอบสามารถพิมพ์รายงานการทดสอบได้หรือไม่ ใช่. เครื่องพิมพ์ในตัวสามารถพิมพ์ข้อมูลการทดสอบปัจจุบันและข้อมูลประวัติที่แสดงบนหน้าจอได้

สามารถเก็บบันทึกทางประวัติศาสตร์ได้กี่รายการ? เครื่องมือนี้สามารถจัดเก็บบันทึกการทดสอบในอดีตได้มากถึง 64 รายการ บันทึกที่เก่ากว่า 64 ล่าสุดจะถูกลบโดยอัตโนมัติ

ต้องมีข้อควรระวังด้านความปลอดภัยอะไรบ้างหลังการทดสอบ? หลังจากปิดเครื่อง ให้ใช้แกนปล่อยเพื่อคายประจุวัตถุทดสอบจนหมดก่อนที่จะถอดสายเคเบิลใดๆ การทดสอบไฟฟ้าแรงสูงควรทำโดยบุคลากรที่ได้รับการฝึกอบรมตามขั้นตอนความปลอดภัยไฟฟ้าแรงสูงเท่านั้น

ข้อได้เปรียบของ Weshine

Weshine Electric ให้บริการอุปกรณ์ทดสอบไฟฟ้าสำหรับสาธารณูปโภคด้านพลังงาน ผู้รับเหมา โรงงานอุตสาหกรรม ห้องปฏิบัติการ และทีมงานบำรุงรักษาสายเคเบิล สำหรับการทดสอบการทนต่อ VLF นั้น Weshine มุ่งเน้นไปที่การใช้งานจริงภาคสนาม เอาต์พุตแรงดันไฟฟ้าสูงที่เสถียร การป้องกันอัตโนมัติ อุปกรณ์เสริมที่ครบถ้วน และเอกสารการทดสอบที่ชัดเจน เครื่องมือจะมาพร้อมกับบันทึกการตรวจสอบโรงงานและคำแนะนำการใช้งานเพื่อรองรับการใช้งานที่เชื่อถือได้หลังการส่งมอบ

Weshine สามารถช่วยเหลือลูกค้าในการเลือกรุ่น การตั้งค่าแรงดันไฟฟ้าทดสอบสายเคเบิล การประเมินความจุโหลด และข้อกำหนดการทดสอบแบบกำหนดเอง หากคุณกำลังมองหาอุปกรณ์ทดสอบที่มีความเสถียรในระยะยาว เครื่องกำเนิดไฟฟ้าแรงสูงความถี่ต่ำพิเศษของเราสามารถตอบสนองความต้องการในการทดสอบนอกสถานที่ได้อย่างเต็มที่ ด้วยประสบการณ์ด้านวิศวกรรม การควบคุมคุณภาพ การสนับสนุนทางเทคนิค โซลูชันการทดสอบที่เชื่อถือได้ และบริการระดับสากล Weshine ช่วยให้ผู้ใช้สามารถดำเนินการทดสอบสายเคเบิลและฉนวนความจุขนาดใหญ่ได้อย่างมีประสิทธิภาพและปลอดภัย การขนส่งระดับโลกที่รวดเร็ว ตัวเลือกการชำระเงินที่หลากหลายสำหรับผู้ซื้อจำนวนมากในต่างประเทศ
