รายละเอียดสินค้า

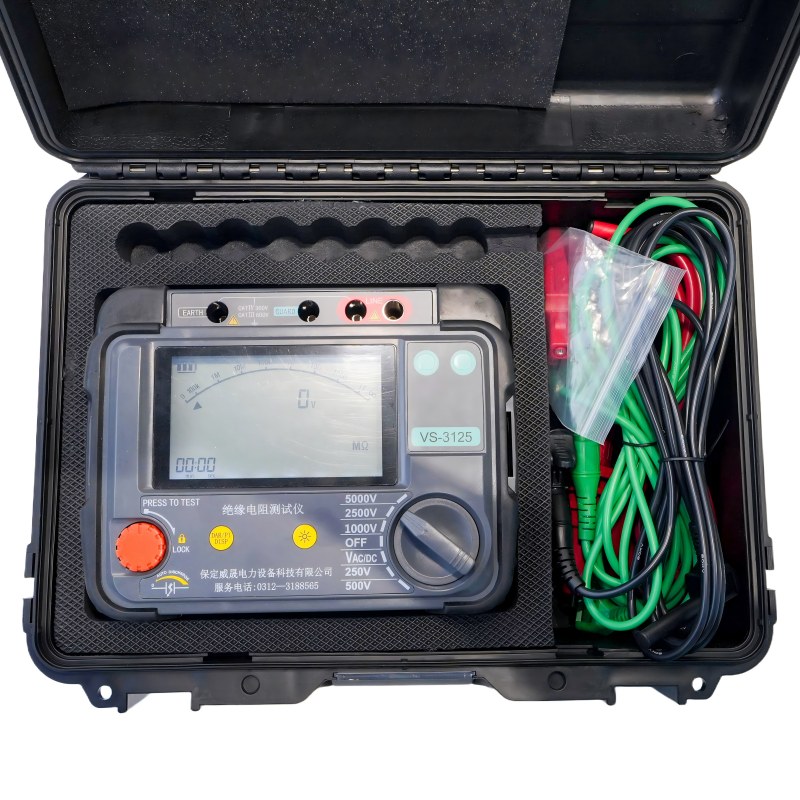

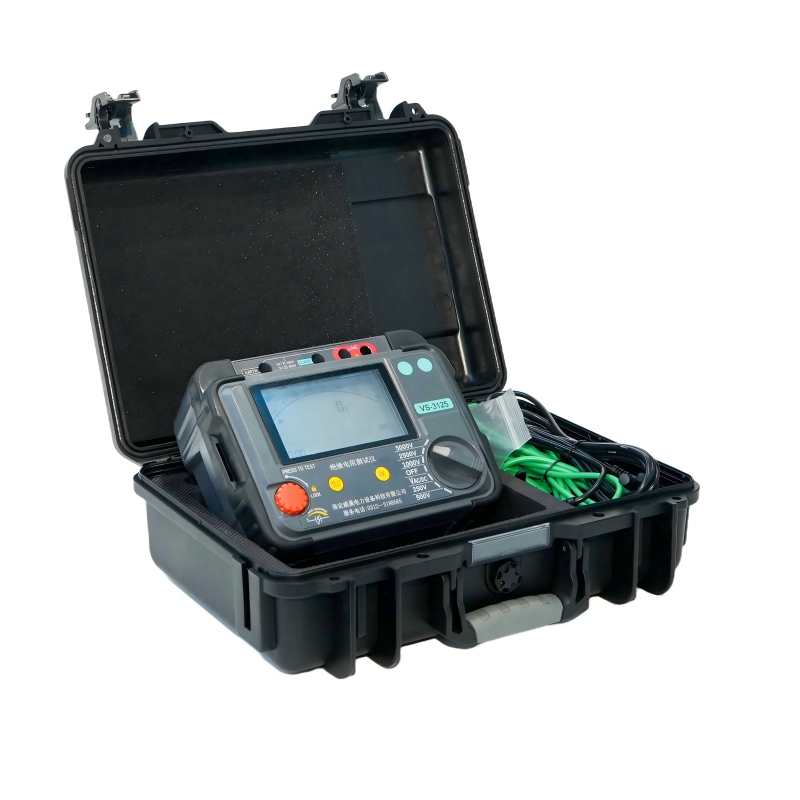

วีไชน์เครื่องวัดความเป็นฉนวนดิจิตอลด้วยจอแสดงผลส่วนโค้งแบบดิจิตอลและอนาล็อก ออกแบบมาสำหรับการทดสอบความต้านทานฉนวนไฟฟ้าแรงสูงในการบำรุงรักษาและการบริการสายเคเบิล เครื่องจักรโรงงานหมุน หม้อแปลง สวิตช์เกียร์ และการใช้งานในอุตสาหกรรม

การทดสอบฉนวน DC ดำเนินการที่ 250 V, 500 V, 1000 V, 2500 V, 5000 V ช่วงการวัดความต้านทานฉนวนคือ 100 k Î© ถึง 1,000 G Î© มีการคายประจุอัตโนมัติสำหรับวงจรคาปาซิทีฟภายใต้การทดสอบและแสดงแรงดันไฟฟ้าที่ลดลง

สามารถใช้เทอร์มินอลป้องกันเพื่อลดผลกระทบจากการรั่วไหลของพื้นผิว และด้วยเหตุนี้การวัดที่ผิดพลาดเมื่อดำเนินการทดสอบความต้านทานของฉนวน

สำหรับวัตถุทดสอบคาปาซิทีฟ เครื่องมือจะคายประจุโดยอัตโนมัติผ่านตัวต้านทานภายใน และระบุแรงดันไฟฟ้าทั่วทั้งขั้วในช่วง 30 V ถึง 600 V โดยแรงดันไฟฟ้าที่สูงกว่าจะแสดงด้วย ”สูง” คุณลักษณะนี้จะแสดงแรงดันไฟฟ้าที่ลดลงหลังจากการทดสอบโหลดรีแอกทีฟ เมื่อไฟแสดงสถานะแรงดันไฟฟ้าหายไป ผู้ใช้จะปลดสายวัดทดสอบได้อย่างปลอดภัย

วีไชน์เครื่องวัดความเป็นฉนวนดิจิตอลใช้พลังงานจากเซลล์ 1.5 V IEC LR6 (AA) แปดเซลล์ คุณลักษณะด้านความปลอดภัยในการออกแบบประกอบด้วยไฟเตือนแรงดันสูง การแสดงแรงดันไฟฟ้าภายนอกหลังจากการทดสอบ IR การคายประจุอัตโนมัติของโหลดรีแอกทีฟและสายวัดทดสอบ

แอปพลิเคชัน

วัสดุที่เป็นฉนวนไฟฟ้าจะเสื่อมสภาพตามกาลเวลา ซึ่งนำไปสู่การพังทลายและค่าซ่อมที่แพง เครื่องทดสอบความต้านทานฉนวนใช้แรงดันไฟฟ้ากระแสตรงที่มีการควบคุมทั่วฉนวนและวัดกระแสที่ไหลผ่านฉนวนโดยใช้กฎของโอห์มในการคำนวณความต้านทานของฉนวน กระแสไหลเพราะไม่มีวัสดุฉนวนใดที่สมบูรณ์แบบ

การใช้เครื่องทดสอบ IR รวมถึง:

â

■ การติดตั้งอุปกรณ์

■ การบำรุงรักษาตามปกติ

■ การแก้ไขปัญหา

การทดสอบฉนวนด้วยแรงดันไฟฟ้ากระแสตรงสูงจะส่งผลต่อโพลาไรเซชันของฉนวน เช่น การทดสอบต่อเนื่องโดยไม่มีการคายประจุของหน่วยที่ทดสอบอย่างสมบูรณ์จะให้ผลลัพธ์ที่แตกต่างกัน

ควรใช้ความระมัดระวังเพื่อใช้กระบวนการและเทคนิคเดียวกันเสมอในการเชื่อมต่อและทดสอบฉนวนเพื่อให้ได้ผลลัพธ์ตามแนวโน้ม สิ่งสำคัญคือต้องบันทึกอุณหภูมิของฉนวนและค่า IR

คุณสมบัติและประโยชน์

■ เครื่องทดสอบความต้านทานฉนวนขนาดกะทัดรัด ทนทาน

■ ใช้งานง่ายและเลือกช่วงแรงดันไฟฟ้าได้

■ โวลต์มิเตอร์ AC และ DC (30 V - 600 V)

■ ตัวจับเวลาการทดสอบ IR ที่ผู้ใช้ตั้งค่าได้ (ค่าเริ่มต้น 1 นาที), (สูงสุด 19 ม. 50 วินาที)

■ กระเป๋าพกพาแบบนุ่มสำหรับอุปกรณ์และสายไฟ

■ เริ่มต้นอย่างรวดเร็วและคู่มือผู้ใช้ฉบับเต็ม

■ การล็อคปลั๊กฉนวน HV เพื่อความปลอดภัยเพิ่มเติม

■ บานเกล็ดทั่วขั้วต่อป้องกันสิ่งสกปรกและวัตถุอื่น ๆ เข้าไปโดยไม่ตั้งใจ

ข้อมูลจำเพาะ

ช่วงฉนวน	0.1 MÎ© ถึง 2 TÎ©
แรงดันทดสอบที่กำหนด	250 โวลต์ 500 โวลต์ 1,000 โวลต์ 2500 โวลต์ 5,000 โวลต์
ความแม่นยำของแรงดันขั้ว
	ทดสอบแรงดันไฟฟ้า
	€1,000 V 0... 5% ของค่าเล็กน้อย ทดสอบแรงดันไฟฟ้า
ความแม่นยำของฉนวน	±5% ±3 หลัก
กระแสไฟฟ้าลัดวงจร	5 มิลลิแอมป์ ±0.5 มิลลิแอมป์
ความแม่นยำของโวลต์มิเตอร์	±2%rdg±3dgt
แหล่งจ่ายไฟ	8 x LR6/AA แบตเตอรี่
ช่วงอุณหภูมิและความชื้นในการทำงาน
	- 20°C ถึง 45°C
ความชื้น	ความชื้นสัมพัทธ์ 80%
ช่วงอุณหภูมิและความชื้นในการจัดเก็บ
	-20 °C ถึง 60 °C
การป้องกันความปลอดภัย	ฉนวนกันความร้อน Cat III 600 V
บันทึก	ข้อผิดพลาดของบริการที่มีขีดจำกัดด้านสิ่งแวดล้อมที่ระบุเป็นข้อผิดพลาดที่แท้จริงสองครั้ง
อีเอ็มซี	สอดคล้องกับ IEC 61326-1:2013
ขนาด	177 มม. x 226 มม. x 100 มม
น้ำหนัก	1.9 กก. (รวมแบตเตอรี่)

VS-3121

VS-3121เครื่องวัดความเป็นฉนวนดิจิตอลได้รับการออกแบบมาสำหรับการทดสอบทางไฟฟ้าและอุตสาหกรรม ซึ่งต้องใช้แรงดันไฟฟ้าในการทำงานเกิน 1,000 V และต้องใช้แรงดันทดสอบฉนวนที่สูงขึ้น

ซึ่งแตกต่างจาก VS-3121A ตรง VS-3121 มีช่วงแรงดันไฟฟ้าคงที่ที่ 50 V, 100V, 250 V, 500 V, 1,000 V และ 2500 V

ต้องใช้อุปกรณ์ที่มีแรงดันไฟฟ้าในการทำงานสูงกว่า 1 kVเครื่องวัดความเป็นฉนวนดิจิตอลs ที่แรงดันไฟฟ้าสูงกว่า 1 kV หัวใจหลักของการทดสอบแรงดันไฟฟ้าสูง หน่วย 5/10/15 kV ของเรามีการทดสอบคุณภาพในระดับสูงสุดพร้อมกับความปลอดภัย ความสะดวกสบาย และการพกพาที่ดีเยี่ยม

เพื่อความสามารถในการทดสอบฉนวนที่สมบูรณ์ของทุนสูงทั้งหมด

VS-3127

VS-3127เครื่องวัดความเป็นฉนวนดิจิตอลให้ความสามารถในการวัดค่าความต้านทานของฉนวนได้อย่างแม่นยำถึงแรงดันทดสอบ 15 kV ที่มีความต้านทานสูงสุด 30 TÎ© ความแม่นยำในการวัดความต้านทานคือ ± 5 % จาก 1 MÎ© ถึง 3 TÎ©!

สำหรับบริษัทสาธารณูปโภคและบริการ VS-3127 เป็นเครื่องทดสอบรอบด้านที่มีความยืดหยุ่นและความสามารถในการพิสูจน์อักษรในอนาคต Weshine VS-3127 ได้รับการออกแบบมาให้ทำงานได้ทุกที่ที่คุณทำงาน

พิกัดแรงดันเอาท์พุตสูงสุดถึง 7 เกียร์ (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV)

กระแสไฟฟ้าลัดวงจรสูงสุด 7mA

การทดสอบความต้านทานฉนวน (IR), การทดสอบดัชนีโพลาไรเซชันï¼PI), การทดสอบอัตราส่วนการดูดกลืนไดอิเล็กตริก (DAR) โหมดการทดสอบทางลาด (RAMP), โหมดการทดสอบความต้านทานตัวกรอง (FR) *การทดสอบความจุ (Cap.)

ฟังก์ชั่นตรวจสอบแรงดันไฟฟ้า ตรวจสอบแรงดันไฟฟ้าจริงที่วัดได้โดยอัตโนมัติ

ทำไมต้องทดสอบที่ 15 KV

5 kV ถึง 15 kV จะเพิ่มกระแสทดสอบสามเท่า ซึ่งสามารถป้องกันกระแสทดสอบเชิงลบเมื่อมีสัญญาณรบกวนสูง

มีการระบุ 15 kV สำหรับสินทรัพย์ 35,000 V ถึง 69,000 V ตาม NETA ATS 2007

มอเตอร์ที่สูงกว่า 34,500 V ควรทดสอบที่ 15 kV ตาม NETA ATS 2007

ข้อมูลจำเพาะ

ช่วงฉนวน	0.1 MÎ© ถึง 30 TÎ©
แรงดันทดสอบที่กำหนด	250 โวลต์, 500 โวลต์, 1 กิโลโวลต์, 2.5 กิโลโวลต์, 5 กิโลโวลต์, 10 กิโลโวลต์, 15 กิโลโวลต์
ความแม่นยำของแรงดันขั้ว
	ï¼5%ï½10%ï¼±10V
ความแม่นยำของฉนวน	1 MÎ© ถึง 3 TÎ©, ±5% ±3 หลัก
	ï¼3 TÎ©, ±20% ±3 หลัก
กระแสไฟฟ้าลัดวงจร	≥7 มิลลิแอมป์ ±0.5 มิลลิแอมป์
โหมดการทดสอบทางลาด	±2%rdg±3dgt
แหล่งจ่ายไฟ	เพิ่มระดับแรงดันไฟฟ้าที่ตั้งไว้ล่วงหน้าโดยการทดสอบด้วยขนาดขั้นบันได 10% ของแรงดันไฟฟ้าที่ตั้งไว้ล่วงหน้า
ช่วงอุณหภูมิและความชื้นในการทำงาน
	- 20°C ถึง 50°C
ความชื้น	ความชื้นสัมพัทธ์ 80%
ช่วงอุณหภูมิและความชื้นในการจัดเก็บ
	-25 °C ถึง 65 °C
การทดสอบแรงดันไฟฟ้า	AC/DC:0Vï½1000V, ความแม่นยำ: ±5%rdg±3V
การทดสอบความจุ	10nFï½25uF, ความแม่นยำ: ±10%rdg±10nF
การทดสอบปัจจุบัน	0.01nAï½7mA, ความแม่นยำ: ±5%rdg±0.5nA
การป้องกันความปลอดภัย	ฉนวนกันความร้อน Cat III 600 V
บันทึก	ข้อผิดพลาดของบริการที่มีขีดจำกัดด้านสิ่งแวดล้อมที่ระบุเป็นข้อผิดพลาดที่แท้จริงสองครั้ง
อีเอ็มซี	สอดคล้องกับ IEC 61326-1:2013
ขนาด	280 มม. x 260 มม. x 160 มม
น้ำหนัก	4.9 กก. (รวมแบตเตอรี่)

การเลือก

Weshine มีประสบการณ์ 8 ปีในการจัดการกับอุปกรณ์ไฟฟ้าครบวงจรโดยเฉพาะ ปัจจุบัน Weshine ได้คิดค้นต่างๆเครื่องวัดความเป็นฉนวนดิจิตอลในแต่ละขั้นตอนดังรูป

ข้อมูลการสั่งซื้อสำหรับเครื่องวัดความเป็นฉนวนดิจิตอลS
แมว. เลขที่	แรงดันทดสอบสูงสุด	ช่วงการทดสอบสูงสุด	IR/PI/ดาร์	ทางลาด	FR	หมวก
VS-3121	2.5 กิโลโวลต์	100 GÎ©	√
VS-3121A	5.0 กิโลโวลต์	20 ที©	√
VS-3125	5.0 กิโลโวลต์	10 ที©	√	√	√
VS-3125A	5.0 กิโลโวลต์	10 ที©	√	√	√	√
VS-3126	10.0 กิโลโวลต์	20 ที©	√	√	√
VS-3126A	10.0 กิโลโวลต์	20 ที©	√	√	√	√
VS-3127	15.0 กิโลโวลต์	30 ที©	√	√	√	√

ตามปัญหาของซัพพลายเชน: โปรดติดต่อตัวแทนจำหน่าย Weshine ที่ได้รับอนุญาตที่คุณต้องการสำหรับราคาปัจจุบันและระยะเวลารอคอยสินค้า

ใบรับรองคุณภาพ

เราเชื่อเสมอว่าความสำเร็จทั้งหมดของบริษัทเกี่ยวข้องโดยตรงกับคุณภาพของผลิตภัณฑ์ที่เรานำเสนอเครื่องวัดความเป็นฉนวนดิจิตอลตอบสนองความต้องการคุณภาพสูงสุดที่ระบุในแนวทาง ISO9001, ISO14000:14001 และระบบการควบคุมคุณภาพที่เข้มงวดของเรา
