การทดสอบความต้านทานของขดลวดของหม้อแปลงไฟฟ้า

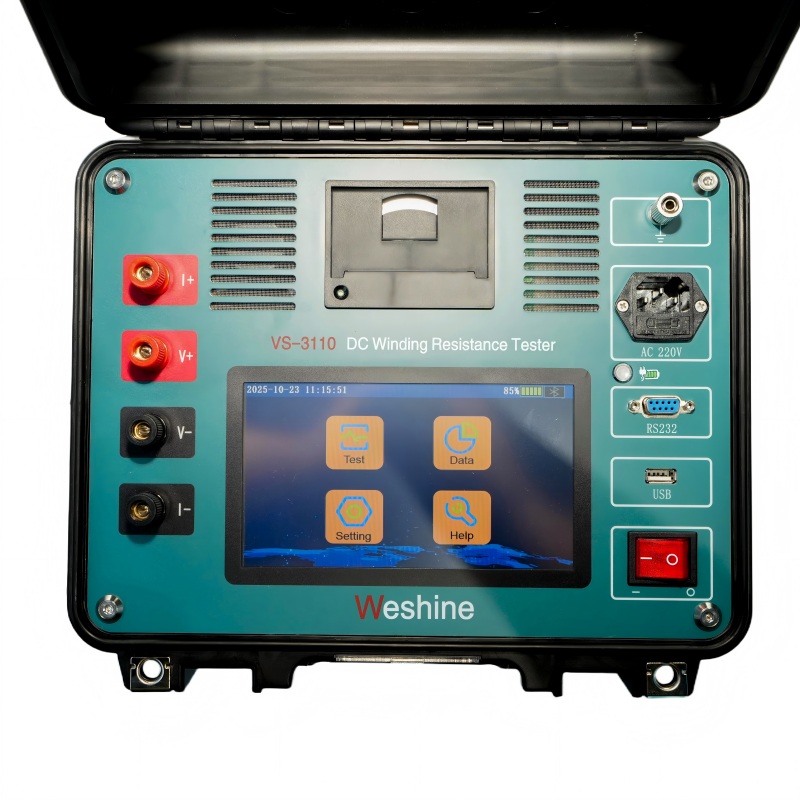

Weshine ผู้ผลิตมืออาชีพในประเทศจีน จำหน่ายเครื่องทดสอบความต้านทานขดลวดหม้อแปลง VS-3110 เป็นเครื่องมือทดสอบทางไฟฟ้าระดับมืออาชีพที่ออกแบบมาเพื่อการทดสอบความต้านทานขดลวดหม้อแปลงที่แม่นยำ เครื่องมือนี้เป็นที่รู้จักในชื่อเครื่องทดสอบความต้านทานของหม้อแปลงไฟฟ้ากระแสตรงหรือหม้อแปลงโอห์มมิเตอร์ ซึ่งพัฒนาขึ้นเพื่อวัดความต้านทานของขดลวดแม่เหล็กต่างๆ และการเชื่อมต่อทางไฟฟ้าที่มีความต้านทานต่ำ

การทดสอบความต้านทานของขดลวดหม้อแปลงเป็นวิธีการวินิจฉัยที่สำคัญที่ใช้ในการตรวจสอบสภาพไฟฟ้าของขดลวดหม้อแปลง ตรวจสอบการเชื่อมต่อภายใน และประเมินความสมบูรณ์ของเครื่องเปลี่ยนแทป ด้วยการวัดค่าความต้านทาน DC ที่แม่นยำ วิศวกรสามารถระบุปัญหาที่อาจเกิดขึ้นที่เกี่ยวข้องกับการเชื่อมต่อของขดลวดและสภาวะของตัวนำในระหว่างการผลิต การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาหม้อแปลงไฟฟ้า

เหตุใดการทดสอบความต้านทานของขดลวดหม้อแปลงจึงมีความสำคัญ

การทดสอบความต้านทานของขดลวดหม้อแปลงเป็นหนึ่งในการทดสอบทางไฟฟ้าเป็นประจำที่สำคัญที่สุดซึ่งใช้ในการตรวจสอบความสมบูรณ์ของขดลวด ตรวจจับการเชื่อมต่อที่หลวม ระบุข้อบกพร่องของเครื่องเปลี่ยนแทป และประเมินสภาพของตัวนำ

ด้วยการเปรียบเทียบค่าความต้านทานระหว่างเฟสและบันทึกการบำรุงรักษาในอดีต วิศวกรสามารถระบุความผิดปกติก่อนที่จะพัฒนาไปสู่ความล้มเหลวของหม้อแปลง

ปัญหาทั่วไปที่ตรวจพบ ได้แก่:

การเชื่อมต่อที่คดเคี้ยวหลวม

เครื่องเปลี่ยนก๊อกน้ำเสียหาย

ข้อต่อประสานไม่ดี

การหมุนของขดลวดที่สั้นลง

ตัวนำอายุ

ต้านทานการสัมผัสสูง

คุณสมบัติที่สำคัญ

1. การวัดความต้านทานของขดลวดหม้อแปลงที่แม่นยำ

VS-3110 ได้รับการออกแบบมาเป็นพิเศษสำหรับการวัดความต้านทาน DC ของขดลวดหม้อแปลงที่แม่นยำ ด้วยช่วงการทดสอบ 200 μΩ ถึง 50 kΩ และความแม่นยำในการวัด ±0.2% ทำให้ให้ข้อมูลความต้านทานที่เชื่อถือได้สำหรับการตรวจสอบและบำรุงรักษาหม้อแปลง

2. ทดสอบเอาต์พุตกระแสไฟ 10 A

เครื่องมือนี้ให้กระแสเอาต์พุตสูงสุด 10 A ช่วยให้สามารถวัดความต้านทานได้อย่างเสถียรสำหรับการใช้งานพันขดลวดหม้อแปลง

กระแสไฟทดสอบที่เหมาะสมช่วยให้ได้ค่าความต้านทานที่แม่นยำ และสนับสนุนขั้นตอนการทดสอบที่มีประสิทธิภาพสำหรับขดลวดไฟฟ้าประเภทต่างๆ

3. การวัดอินพุตศักยภาพคู่

ฟังก์ชั่นอินพุตที่มีศักยภาพสองเท่าช่วยให้ผู้ทดสอบสามารถวัด:

ขดลวดปฐมภูมิสองอัน

ขดลวดทุติยภูมิสองอัน

ขดลวดปฐมภูมิหนึ่งอันและขดลวดทุติยภูมิหนึ่งอัน

การออกแบบนี้ช่วยปรับปรุงประสิทธิภาพการทดสอบโดยเปิดใช้งานฟังก์ชันการวัดพร้อมกัน

4. ฟังก์ชั่นการอ่านแบบคู่และการฉีดแบบคู่

ฟังก์ชันการอ่านค่าแบบคู่และการฉีดแบบคู่เป็นวิธีการทดสอบเชิงปฏิบัติสำหรับวิศวกรที่ต้องการการวัดความต้านทานของขดลวดอย่างมีประสิทธิภาพ

ช่วยปรับปรุงประสิทธิภาพการทดสอบภาคสนามในขณะที่ยังคงความแม่นยำในการวัดค่า

10 A เครื่องทดสอบความต้านทานของหม้อแปลงไฟฟ้าสำหรับความต้านทานของขดลวด การทดสอบหม้อแปลงไฟฟ้า

เครื่องทดสอบความต้านทานหม้อแปลงไฟฟ้า 10 A, เรียกอีกอย่างว่าเครื่องทดสอบความต้านทานของหม้อแปลง DC หรือ Transformer Ohmmeter สร้างขึ้นสำหรับการพัน การทดสอบความต้านทานของหม้อแปลงไฟฟ้าเป็นแบบใช้สายและพกพาภาคสนามได้ เครื่องมือที่ออกแบบมาโดยเฉพาะเพื่อการวัดอย่างปลอดภัยและแม่นยำ ความต้านทานของขดลวดแม่เหล็กทุกประเภท เป็นการทดสอบการหมุนของหม้อแปลง ขดลวดมอเตอร์ เครื่องปฏิกรณ์แบบแบ่ง และการวัดความต้านทานต่ำของการเชื่อมต่อ หน้าสัมผัส และวงจรควบคุม

อินพุตที่มีศักยภาพสองเท่าสามารถวัดได้ ความต้านทานของขดลวดปฐมภูมิสองขดลวด ขดลวดทุติยภูมิสองขดลวด หรือขดลวดปฐมภูมิหนึ่งขดลวด และ ขดลวดทุติยภูมิหนึ่งอันในเวลาเดียวกัน การอ่านแบบคู่และการฉีดแบบคู่นี้ ฟังก์ชั่นเป็นวิธีที่มีประสิทธิภาพในการทำการทดสอบให้เสร็จทันเวลา

เวไชน์®การทดสอบความต้านทานของขดลวดของหม้อแปลงไฟฟ้าพารามิเตอร์ (สเปค)

การใช้งานทั่วไป

วัตถุประสงค์ของ Weshine®  การทดสอบความต้านทานของขดลวดของหม้อแปลงไฟฟ้าเป็น:

- ตรวจสอบความสมบูรณ์ของขดลวดหม้อแปลง

- ตรวจสอบความสมบูรณ์ของตัวเปลี่ยนแทป (ถ้า ใด ๆ)

-ตรวจสอบการเชื่อมต่อภายใน

- คำนวณการสูญเสียตัวนำที่เกิดจาก DC ความต้านทาน (p=I²R)

สเปคของหม้อแปลงแต่ละตัวจะ กำหนดได้โดยการทดสอบประเภท การทดสอบตามปกติ การทดสอบพิเศษ และการทดสอบอื่นๆ

การเลือก

Weshine มีประสบการณ์ 8 ปีโดยเฉพาะ เพื่อจัดการกับอุปกรณ์ไฟฟ้าครบวงจร ปัจจุบัน Weshine มี ได้ประดิษฐ์เครื่องทดสอบความต้านทานของหม้อแปลงต่างๆ ดังรูป ดังนี้

ขึ้นอยู่กับประเด็นด้านซัพพลายเชน: กรุณา ติดต่อผู้จัดจำหน่าย Weshine ที่ได้รับอนุญาตที่คุณต้องการเพื่อสอบถามราคาปัจจุบันและ เวลานำ

ใบรับรองคุณภาพ

เราเชื่อเสมอมาว่าความสำเร็จทั้งหมดของ บริษัทของเราเกี่ยวข้องโดยตรงกับคุณภาพของผลิตภัณฑ์ที่เราจัดหา คดเคี้ยว การทดสอบความต้านทานของหม้อแปลงไฟฟ้าเป็นไปตามข้อกำหนดด้านคุณภาพสูงสุดที่ระบุ ในแนวทาง ISO9001, ISO14000:14001 และระบบการควบคุมคุณภาพที่เข้มงวดของเรา

การจัดส่ง

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Weshine's โซลูชันด้านบริการ ติดต่อตัวแทนฝ่ายขายออนไลน์ทุกวันตลอด 24 ชั่วโมงเพื่อขอใบเสนอราคา จากเวไชน์.
