การทดสอบ TTR ของหม้อแปลง

Weshine® คิดค้นเครื่องทดสอบอัตราส่วนการหมุนสำหรับทดสอบ TTR Test ของหม้อแปลงด้วยใบรับรอง CE มีคุณภาพและแม่นยำสูง คิดค้นและผลิตตามมาตรฐานแห่งชาติ มีโซลูชันการทดสอบไฟฟ้าที่สมบูรณ์ ติดต่อเราสำหรับรายละเอียดเพิ่มเติมของ Turns Ratio Tester สำหรับการทดสอบ TTR Test of Transformer จาก Weshine!

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วีไชน์

อัตราส่วนการแปลงของหม้อแปลงเท่ากับจำนวนรอบของขดลวดปฐมภูมิหารด้วยจำนวนรอบของขดลวดทุติยภูมิ อัตราส่วนของหม้อแปลงให้ประสิทธิภาพที่ต้องการของหม้อแปลงและแรงดันไฟฟ้าที่สอดคล้องกันซึ่งจำเป็นสำหรับขดลวดทุติยภูมิ

หากกำหนดให้แรงดันไฟฟ้าทุติยภูมิต่ำกว่าแรงดันไฟฟ้าปฐมภูมิ - หม้อแปลงแบบ step-down - ขดลวดทุติยภูมิควรมีรอบน้อยกว่าขดลวดปฐมภูมิและในทางกลับกันสำหรับหม้อแปลงไฟฟ้าแบบ step-up เมื่ออัตราส่วนของหม้อแปลงลดแรงดัน จะเพิ่มกระแสและในทางกลับกัน ดังนั้น อัตราส่วนแรงดันและกระแสของหม้อแปลงในอุดมคติจึงเกี่ยวข้องโดยตรงกับอัตราส่วนการแปลง

น่าเสียดายที่หม้อแปลงไม่สมบูรณ์แบบ ในหม้อแปลงจริง อัตราส่วนแรงดันหรือกระแสอาจไม่ตรงกับอัตราส่วนทางกายภาพของหม้อแปลง เนื่องจากการสูญเสียทางไฟฟ้าต่างๆ เช่น ในแกนเหล็กของหม้อแปลง (การสูญเสียกระแสฮิสเทรีซิสและกระแสไหลวน) และทองแดง การสูญเสีย (เนื่องจากความต้านทานของขดลวดปฐมภูมิและทุติยภูมิ); ดังนั้นผู้ผลิตจึงพยายามออกแบบหม้อแปลงเพื่อลดการสูญเสียเหล่านี้ให้เหลือน้อยที่สุดเพื่อประสิทธิภาพสูงสุดที่โหลดเต็ม การแปลงกำลังที่สูงกว่า 95% จึงให้ความแตกต่างไม่เกิน 5% จากอัตราส่วนแรงดันต่อรอบของหม้อแปลง

Weshine คิดค้นการทดสอบอัตราส่วนการหมุนของหม้อแปลงหรือการทดสอบ TTR สำหรับการวัดการทดสอบ TTR ของหม้อแปลงและยืนยันว่าหม้อแปลงมีอัตราส่วนที่ถูกต้องของรอบหลักต่อรอบรอง การใช้การทดสอบนี้อย่างถูกต้องสามารถช่วยระบุประสิทธิภาพของเครื่องเปลี่ยนแทป การลัดวงจร ขดลวดเปิด การต่อขดลวดที่ไม่ถูกต้อง และข้อผิดพลาดอื่นๆ ภายในหม้อแปลง กลุ่มผลิตภัณฑ์เครื่องทดสอบ TTR ของ Weshine แข็งแกร่งทนทานต่อสภาวะที่สมบุกสมบันของการทดสอบหม้อแปลงบางประเภท กลุ่มผลิตภัณฑ์ประกอบด้วยคุณสมบัติที่หลากหลายเพื่อลดความซับซ้อนและเพิ่มความเร็วในการทดสอบ เช่นเดียวกับเครื่องทดสอบ TTR แบบ 3 เฟส และเครื่องทดสอบ PT และ CT TTR

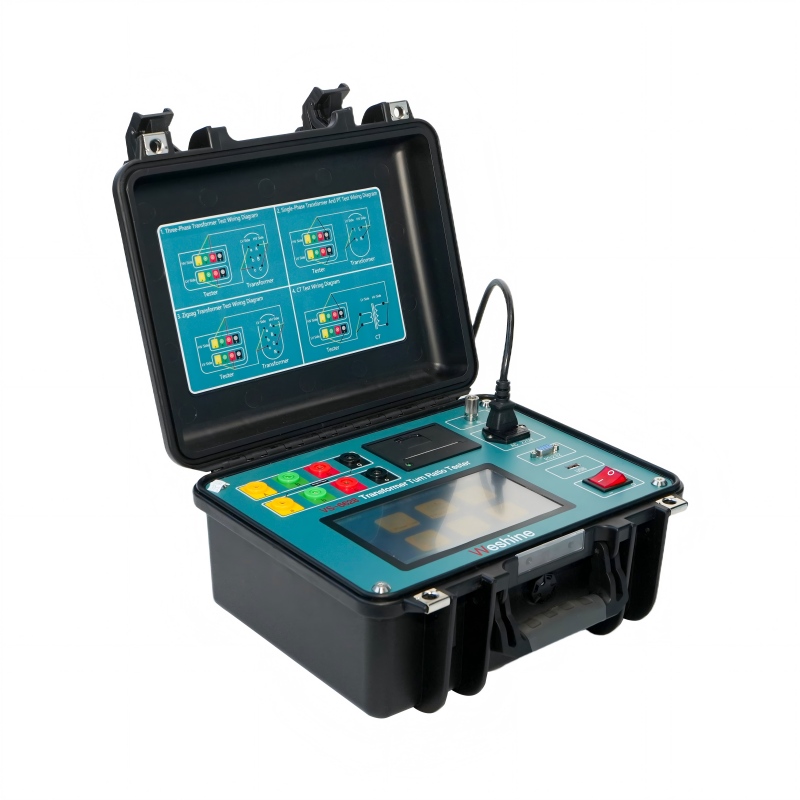

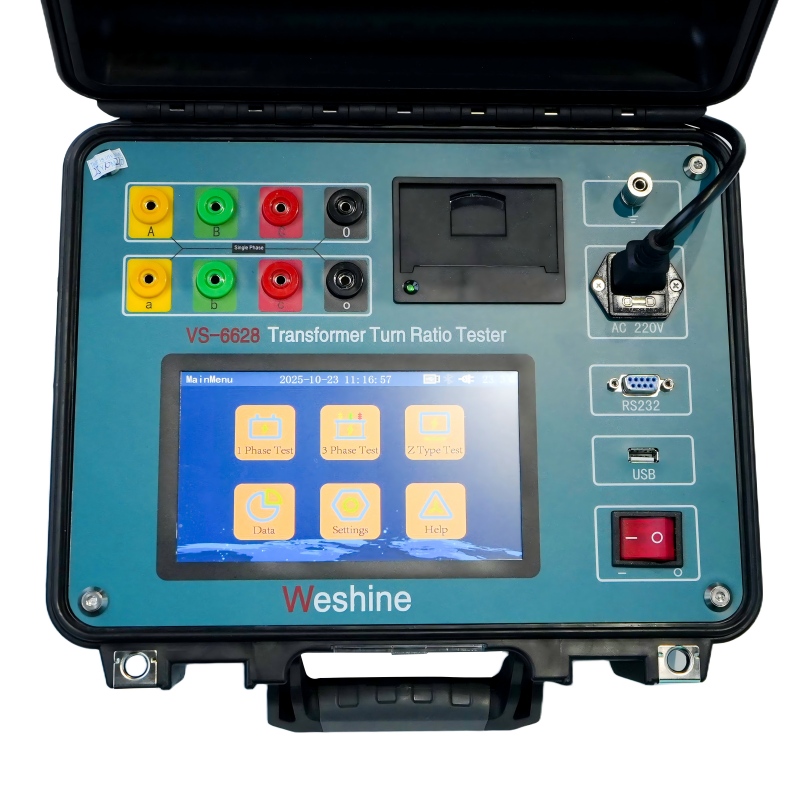

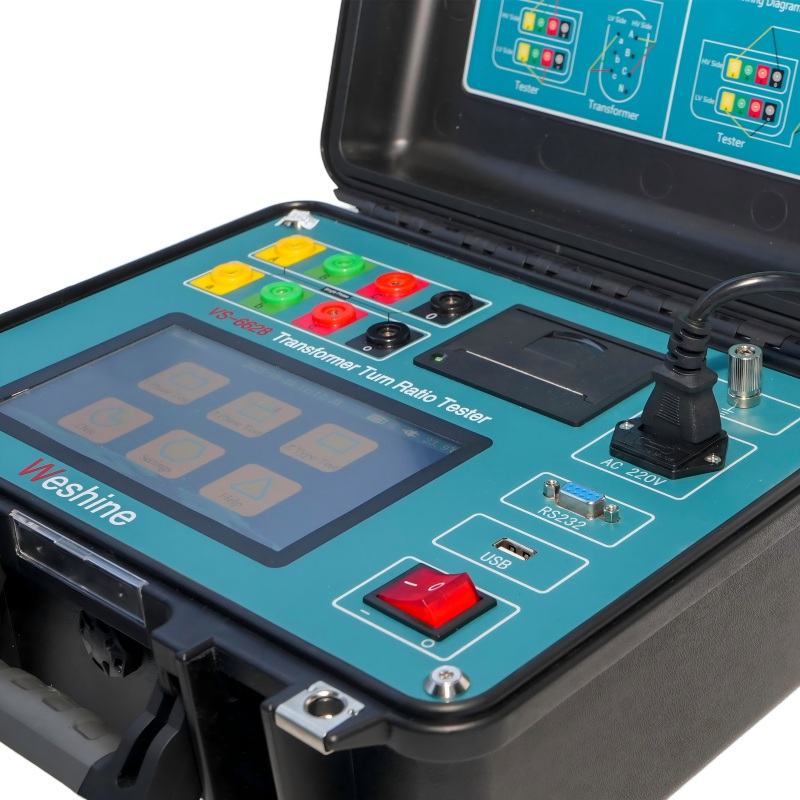

ชุดทดสอบอัตราส่วนรอบของหม้อแปลงสามเฟส VS-6628 ได้รับการออกแบบมาเพื่อวัดอัตราส่วนรอบของกำลังไฟฟ้า เครื่องมือ และหม้อแปลงไฟฟ้าระบบจำหน่ายในสถานีย่อยหรือสภาพแวดล้อมการผลิต การออกแบบที่ทนทานและแข็งแกร่งทำให้เครื่องมือเหล่านี้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรงต่างๆ ผู้นำของเราได้รับการออกแบบมาเป็นพิเศษเพื่อให้มีความยืดหยุ่นที่จำเป็นในสภาพอากาศหนาวเย็น

แต่เนื่องจากหม้อแปลงอยู่ภายใต้ความเครียดและการเปลี่ยนแปลงต่างๆ ทั้งทางไฟฟ้าและทางกลตลอดอายุการใช้งาน จึงต้องตรวจสอบอัตราส่วนรอบที่ถูกต้องของหม้อแปลงก่อนนำหม้อแปลงไปใช้งานและในระหว่างตารางการบำรุงรักษาต่างๆ นี่คือ Transformer Turns Ratio Tester ดังนั้น อัตราส่วนรอบที่วัดได้โดยใช้ชุดทดสอบอัตราส่วนรอบของหม้อแปลง (อุปกรณ์ TTR) ต่างๆ รวมถึงการสูญเสียโดยทั่วไปในหม้อแปลง ส่งผลให้อัตราส่วนรอบแตกต่างจากจำนวนรอบจริง แต่สะท้อนถึงอัตราส่วนแรงดันไฟฟ้าจริงที่ผู้ผลิตและผู้ใช้คาดไว้ หรือ อัตราส่วนของหม้อแปลงไฟฟ้าจริง

วีไชน์

ข้อมูลผลิตภัณฑ์
ชื่อผลิตภัณฑ์	เปลี่ยนเครื่องทดสอบอัตราส่วนสำหรับการทดสอบการทดสอบ TTR ของหม้อแปลง
หมายเลขรุ่น	วีเอส-6628	ช่วงทดสอบ	0.9 ~ 10,000
ความแม่นยำ	0.2%	ใบรับรอง	ส.ศ. ; อีเอ็มซี; แอลวีดี; ISO;
แอปพลิเคชันทั่วไป	ทดสอบอัตราส่วนการหมุน การกระจัดของเฟส และขั้วไฟฟ้า
ช่วยในการระบุ
ขนาด	345 x 295 x 175 มม	น้ำหนัก	5 กก

การเลือก

Weshine มีประสบการณ์ 8 ปีในการจัดการกับอุปกรณ์ไฟฟ้าครบวงจรโดยเฉพาะ ปัจจุบัน Weshine ได้คิดค้นเครื่องทดสอบอัตราส่วนรอบต่างๆ สำหรับการทดสอบการทดสอบ TTR ของหม้อแปลงดังแบบฟอร์ม:

ข้อมูลการสั่งซื้อเครื่องทดสอบอัตราทดรอบสำหรับการทดสอบการทดสอบ TTR ของหม้อแปลง
แมว. เลขที่	ช่วงทดสอบ	ความแม่นยำ	ปณิธาน	ขนาด (มม.)	น้ำหนัก (กิโลกรัม)
วีเอส-6628	0.9 ถึง 10,000	0.2%	0.0001 นาที	345 x 295 x 175	5
วีเอส-6629	0.9 ถึง 10,000	0.1% (0.9 ถึง 500) 0.2% (500 ถึง 3,000) 0.3% (3,000 ถึง 10,000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10,000 และสูงกว่าï¼1ï¼	325 x 225 x 125	3.8
วีเอส-6630	0.9 ถึง 10,000	0.1% (0.9 ถึง 2543) 0.3% (2,000 ถึง 10,000)	0.0001 นาที	360 x 280 x 160	6
VS-6628T	0.8 ถึง 10,000	0.1% (0.8 ถึง 3000) 0.2% (3,000 ถึง 10,000)	0.0001 นาที	320 x 240 x 130	3
VS-6628A	0.9 ถึง 10,000	0.1% (0.9 ถึง 500) 0.2% (500 ถึง 3,000) 0.3% (3,000 ถึง 10,000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10,000 และสูงกว่าï¼1ï¼	246 x 156 x 62	1.7

ตามปัญหาของซัพพลายเชน: โปรดติดต่อตัวแทนจำหน่าย Weshine ที่ได้รับอนุญาตที่คุณต้องการสำหรับราคาปัจจุบันและระยะเวลารอคอยสินค้า

ใบรับรองคุณภาพ

เราเชื่อเสมอว่าความสำเร็จทั้งหมดของบริษัทเกี่ยวข้องโดยตรงกับคุณภาพของผลิตภัณฑ์ที่เรานำเสนอ เปลี่ยนเครื่องทดสอบอัตราส่วนสำหรับการทดสอบการทดสอบ TTR ของหม้อแปลงตอบสนองความต้องการคุณภาพสูงสุดที่ระบุในแนวทาง ISO9001, ISO14000:14001 และระบบการควบคุมคุณภาพที่เข้มงวดของเรา
