การทดสอบอัตราส่วนแรงดันไฟฟ้าของหม้อแปลง

Weshine® ได้คิดค้น Turns Ratio Tester สำหรับการทดสอบ Transformer Voltage Ratio Test พร้อมใบรับรอง CE คุณภาพสูงและแม่นยำ คิดค้นและผลิตตามมาตรฐานแห่งชาติ มีโซลูชันการทดสอบไฟฟ้าครบวงจร ติดต่อเราสำหรับรายละเอียดเพิ่มเติมของ Turns Ratio Tester สำหรับการทดสอบ Transformer Voltage Ratio Test จาก Weshine!

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วีไชน์

อัตราส่วนการแปลงของหม้อแปลงเท่ากับจำนวนรอบของขดลวดปฐมภูมิหารด้วยจำนวนรอบของขดลวดทุติยภูมิ อัตราส่วนของหม้อแปลงให้ประสิทธิภาพที่ต้องการของหม้อแปลงและแรงดันไฟฟ้าที่สอดคล้องกันซึ่งจำเป็นสำหรับขดลวดทุติยภูมิ

หากกำหนดให้แรงดันไฟฟ้าทุติยภูมิต่ำกว่าแรงดันไฟฟ้าปฐมภูมิ - หม้อแปลงแบบ step-down - ขดลวดทุติยภูมิควรมีรอบน้อยกว่าขดลวดปฐมภูมิและในทางกลับกันสำหรับหม้อแปลงไฟฟ้าแบบ step-up เมื่ออัตราส่วนของหม้อแปลงลดแรงดัน จะเพิ่มกระแสและในทางกลับกัน ดังนั้น อัตราส่วนแรงดันและกระแสของหม้อแปลงในอุดมคติจึงเกี่ยวข้องโดยตรงกับอัตราส่วนการแปลง

น่าเสียดายที่หม้อแปลงไม่สมบูรณ์แบบ ในหม้อแปลงจริง อัตราส่วนแรงดันหรือกระแสอาจไม่ตรงกับอัตราส่วนทางกายภาพของหม้อแปลง เนื่องจากการสูญเสียทางไฟฟ้าต่างๆ เช่น ในแกนเหล็กของหม้อแปลง (การสูญเสียกระแสฮิสเทรีซิสและกระแสไหลวน) และทองแดง การสูญเสีย (เนื่องจากความต้านทานของขดลวดปฐมภูมิและทุติยภูมิ); ดังนั้นผู้ผลิตจึงพยายามออกแบบหม้อแปลงเพื่อลดการสูญเสียเหล่านี้ให้เหลือน้อยที่สุดเพื่อประสิทธิภาพสูงสุดที่โหลดเต็ม การแปลงกำลังที่สูงกว่า 95% จึงให้ความแตกต่างไม่เกิน 5% จากอัตราส่วนแรงดันต่อรอบของหม้อแปลง

Weshine คิดค้นการทดสอบอัตราส่วนการหมุนของหม้อแปลงหรือการทดสอบ TTR สำหรับการวัดการทดสอบอัตราส่วนแรงดันไฟฟ้าของหม้อแปลงและยืนยันว่าหม้อแปลงมีอัตราส่วนที่ถูกต้องของรอบหลักต่อรอบรอง การใช้การทดสอบนี้อย่างถูกต้องสามารถช่วยระบุประสิทธิภาพของเครื่องเปลี่ยนแทป การลัดวงจร ขดลวดเปิด การต่อขดลวดที่ไม่ถูกต้อง และข้อผิดพลาดอื่นๆ ภายในหม้อแปลง กลุ่มผลิตภัณฑ์เครื่องทดสอบ TTR ของ Weshine แข็งแกร่งทนทานต่อสภาวะที่สมบุกสมบันของการทดสอบหม้อแปลงบางประเภท กลุ่มผลิตภัณฑ์ประกอบด้วยคุณสมบัติที่หลากหลายเพื่อลดความซับซ้อนและเพิ่มความเร็วในการทดสอบ เช่นเดียวกับเครื่องทดสอบ TTR แบบ 3 เฟส และเครื่องทดสอบ PT และ CT TTR

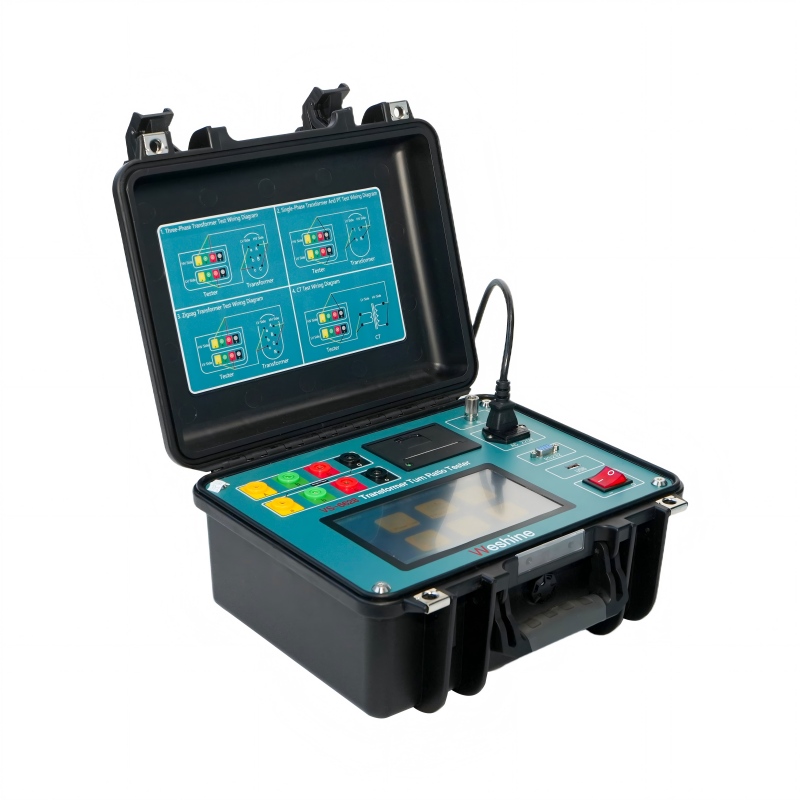

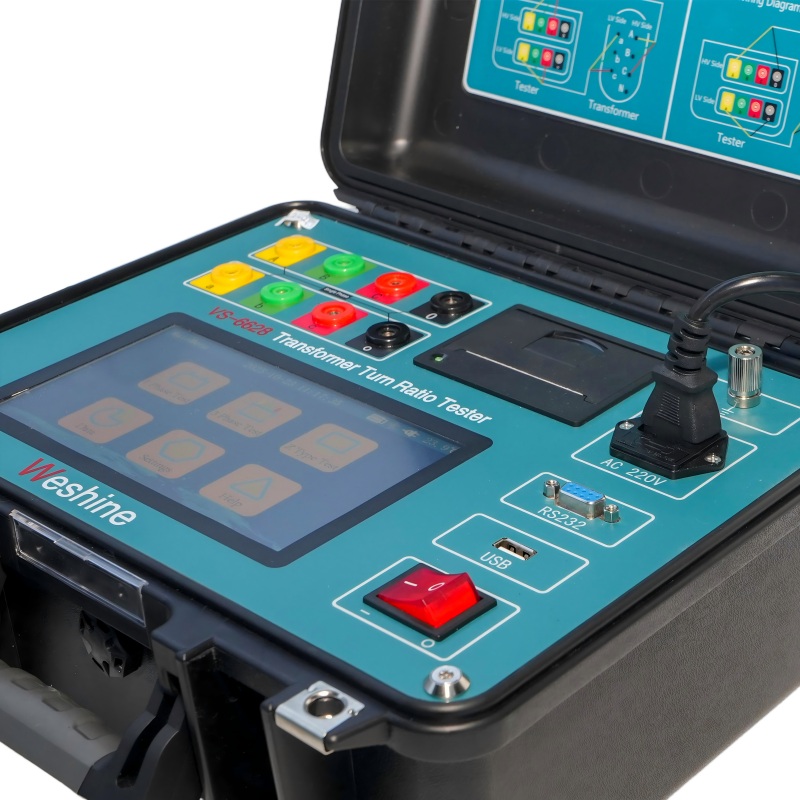

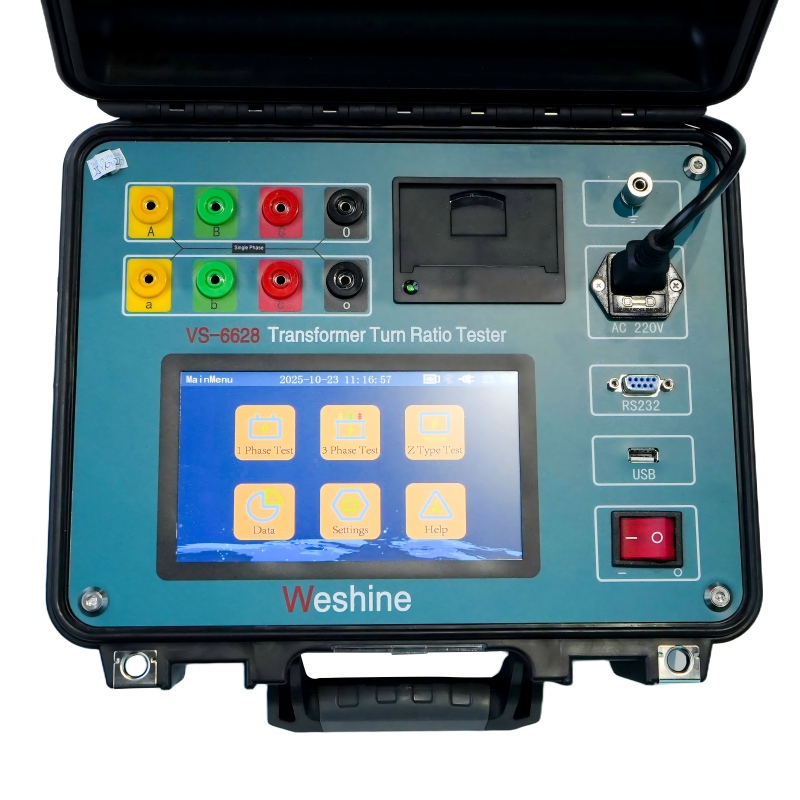

ชุดทดสอบอัตราส่วนรอบของหม้อแปลงสามเฟส VS-6628 ได้รับการออกแบบมาเพื่อวัดอัตราส่วนรอบของกำลังไฟฟ้า เครื่องมือ และหม้อแปลงไฟฟ้าระบบจำหน่ายในสถานีย่อยหรือสภาพแวดล้อมการผลิต การออกแบบที่ทนทานและแข็งแกร่งทำให้เครื่องมือเหล่านี้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรงต่างๆ ผู้นำของเราได้รับการออกแบบมาเป็นพิเศษเพื่อให้มีความยืดหยุ่นที่จำเป็นในสภาพอากาศหนาวเย็น

แต่เนื่องจากหม้อแปลงอยู่ภายใต้ความเครียดและการเปลี่ยนแปลงต่างๆ ทั้งทางไฟฟ้าและทางกลตลอดอายุการใช้งาน จึงต้องตรวจสอบอัตราส่วนรอบที่ถูกต้องของหม้อแปลงก่อนนำหม้อแปลงไปใช้งานและในระหว่างตารางการบำรุงรักษาต่างๆ นี่คือ Transformer Turns Ratio Tester ดังนั้น อัตราส่วนรอบที่วัดได้โดยใช้ชุดทดสอบอัตราส่วนรอบของหม้อแปลง (อุปกรณ์ TTR) ต่างๆ รวมถึงการสูญเสียโดยทั่วไปในหม้อแปลง ส่งผลให้อัตราส่วนรอบแตกต่างจากจำนวนรอบจริง แต่สะท้อนถึงอัตราส่วนแรงดันไฟฟ้าจริงที่ผู้ผลิตและผู้ใช้คาดไว้ หรือ อัตราส่วนของหม้อแปลงไฟฟ้าจริง

วีไชน์

ข้อมูลผลิตภัณฑ์
ชื่อผลิตภัณฑ์	เปลี่ยนเครื่องทดสอบอัตราส่วนสำหรับการทดสอบการทดสอบอัตราส่วนแรงดันไฟฟ้าของหม้อแปลง
หมายเลขรุ่น	วีเอส-6628	ช่วงทดสอบ	0.9 ~ 10,000
ความแม่นยำ	0.2%	ใบรับรอง	ส.ศ. ; อีเอ็มซี; แอลวีดี; ISO;
แอปพลิเคชันทั่วไป	ทดสอบอัตราส่วนการหมุน การกระจัดของเฟส และขั้วไฟฟ้า
ช่วยในการระบุ
ขนาด	345 x 295 x 175 มม	น้ำหนัก	5 กก

การเลือก

Weshine มีประสบการณ์ 8 ปีในการจัดการกับอุปกรณ์ไฟฟ้าครบวงจรโดยเฉพาะ ปัจจุบัน Weshine ได้คิดค้นเครื่องทดสอบอัตราส่วนรอบต่างๆ สำหรับการทดสอบการทดสอบอัตราส่วนแรงดันไฟฟ้าของหม้อแปลงดังแบบฟอร์ม:

ข้อมูลการสั่งซื้อเครื่องทดสอบอัตราทดรอบสำหรับการทดสอบการทดสอบอัตราส่วนแรงดันไฟฟ้าของหม้อแปลง
แมว. เลขที่	ช่วงทดสอบ	ความแม่นยำ	ปณิธาน	ขนาด (มม.)	น้ำหนัก (กิโลกรัม)
วีเอส-6628	0.9 ถึง 10,000	0.2%	0.0001 นาที	345 x 295 x 175	5
วีเอส-6629	0.9 ถึง 10,000	0.1% (0.9 ถึง 500) 0.2% (500 ถึง 3,000) 0.3% (3,000 ถึง 10,000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10,000 และสูงกว่าï¼1ï¼	325 x 225 x 125	3.8
วีเอส-6630	0.9 ถึง 10,000	0.1% (0.9 ถึง 2543) 0.3% (2,000 ถึง 10,000)	0.0001 นาที	360 x 280 x 160	6
VS-6628T	0.8 ถึง 10,000	0.1% (0.8 ถึง 3000) 0.2% (3,000 ถึง 10,000)	0.0001 นาที	320 x 240 x 130	3
VS-6628A	0.9 ถึง 10,000	0.1% (0.9 ถึง 500) 0.2% (500 ถึง 3,000) 0.3% (3,000 ถึง 10,000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10,000 และสูงกว่าï¼1ï¼	246 x 156 x 62	1.7

ตามปัญหาของซัพพลายเชน: โปรดติดต่อตัวแทนจำหน่าย Weshine ที่ได้รับอนุญาตที่คุณต้องการสำหรับราคาปัจจุบันและระยะเวลารอคอยสินค้า

ใบรับรองคุณภาพ

เราเชื่อเสมอว่าความสำเร็จทั้งหมดของบริษัทเกี่ยวข้องโดยตรงกับคุณภาพของผลิตภัณฑ์ที่เรานำเสนอ เปลี่ยนเครื่องทดสอบอัตราส่วนสำหรับการทดสอบการทดสอบอัตราส่วนแรงดันไฟฟ้าของหม้อแปลงตอบสนองความต้องการคุณภาพสูงสุดที่ระบุในแนวทาง ISO9001, ISO14000:14001 และระบบการควบคุมคุณภาพที่เข้มงวดของเรา
