หม้อแปลงไฟฟ้าเปลี่ยนเครื่องวัดอัตราส่วน

Weshine® คิดค้นเครื่องทดสอบ Turns Ratio สำหรับการทดสอบ Transformer Turns Ratio Meter พร้อมใบรับรอง CE คุณภาพและความแม่นยำสูง คิดค้นและผลิตตามมาตรฐานแห่งชาติ มีโซลูชันการทดสอบทางไฟฟ้าครบวงจรให้เลือกใช้ ติดต่อเราเพื่อขอรายละเอียดเพิ่มเติมของ Turns Ratio Tester สำหรับทดสอบ Transformer Turns Ratio Meter จาก Weshine!

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

Weshine® Turns Ratio Tester สำหรับการทดสอบหม้อแปลงไฟฟ้าเปลี่ยนเครื่องวัดอัตราส่วน

อัตราการเปลี่ยนแปลงของหม้อแปลงไฟฟ้าเท่ากับจำนวนรอบของขดลวดปฐมภูมิหารด้วยจำนวนรอบของขดลวดทุติยภูมิ อัตราส่วนหม้อแปลงให้ประสิทธิภาพที่ต้องการของหม้อแปลงและแรงดันไฟฟ้าที่สอดคล้องกันซึ่งจำเป็นสำหรับขดลวดทุติยภูมิ

ถ้าแรงดันไฟฟ้าทุติยภูมิจำเป็นต้องต่ำกว่าแรงดันไฟฟ้าหลัก - หม้อแปลงแบบสเต็ปดาวน์ - ขดลวดทุติยภูมิควรมีรอบน้อยกว่าแรงดันหลักและในทางกลับกันสำหรับหม้อแปลงแบบสเต็ปอัพ เมื่ออัตราส่วนของหม้อแปลงลดแรงดันไฟฟ้า กระแสจะเพิ่มและในทางกลับกัน ดังนั้น อัตราส่วนแรงดันและกระแสของหม้อแปลงในอุดมคติจึงเกี่ยวข้องโดยตรงกับอัตราส่วนการเปลี่ยนแปลง

น่าเสียดายที่หม้อแปลงไม่สมบูรณ์แบบ ในหม้อแปลงจริง อัตราส่วนแรงดันหรือกระแสอาจไม่ตรงกับอัตราส่วนทางกายภาพของหม้อแปลง เนื่องจากการสูญเสียทางไฟฟ้าต่างๆ เช่น ในแกนเหล็กของหม้อแปลง (การสูญเสียฮิสเทรีซิสและกระแสไหลวน) และทองแดง การสูญเสีย (เนื่องจากความต้านทานของขดลวดปฐมภูมิและทุติยภูมิ); ผู้ผลิตจึงพยายามออกแบบหม้อแปลงเพื่อลดการสูญเสียเหล่านี้ให้เหลือประสิทธิภาพสูงสุดที่โหลดเต็ม การแปลงกำลังสูงกว่า 95% จึงให้ค่าความแตกต่างไม่เกิน 5% จากอัตราส่วนแรงดันไฟฟ้าของหม้อแปลง/อัตราส่วนรอบ

Weshine คิดค้นการทดสอบอัตราส่วนการหมุนของหม้อแปลงหรือการทดสอบ TTR สำหรับการวัดหม้อแปลงไฟฟ้าเปลี่ยนเครื่องวัดอัตราส่วนและยืนยันว่าหม้อแปลงไฟฟ้ามีอัตราส่วนที่ถูกต้องของการหมุนหลักต่อการหมุนรอง การใช้การทดสอบนี้อย่างถูกต้องสามารถช่วยระบุประสิทธิภาพของเครื่องเปลี่ยนแทป การลัดวงจร ขดลวดแบบเปิด การเชื่อมต่อขดลวดที่ไม่ถูกต้อง และข้อผิดพลาดอื่นๆ ภายในหม้อแปลง กลุ่มเครื่องมือทดสอบ TTR ของ Weshine แข็งแกร่งในการทนต่อสภาวะที่ไม่เอื้ออำนวยเหมือนที่ใช้ในการทดสอบหม้อแปลงบางรุ่น กลุ่มผลิตภัณฑ์ดังกล่าวประกอบด้วยคุณลักษณะต่างๆ เพื่อทำให้การทดสอบง่ายขึ้นและเร็วขึ้น เช่นเดียวกับเครื่องทดสอบ TTR 3 เฟส และผู้ทดสอบ PT และ CT TTR

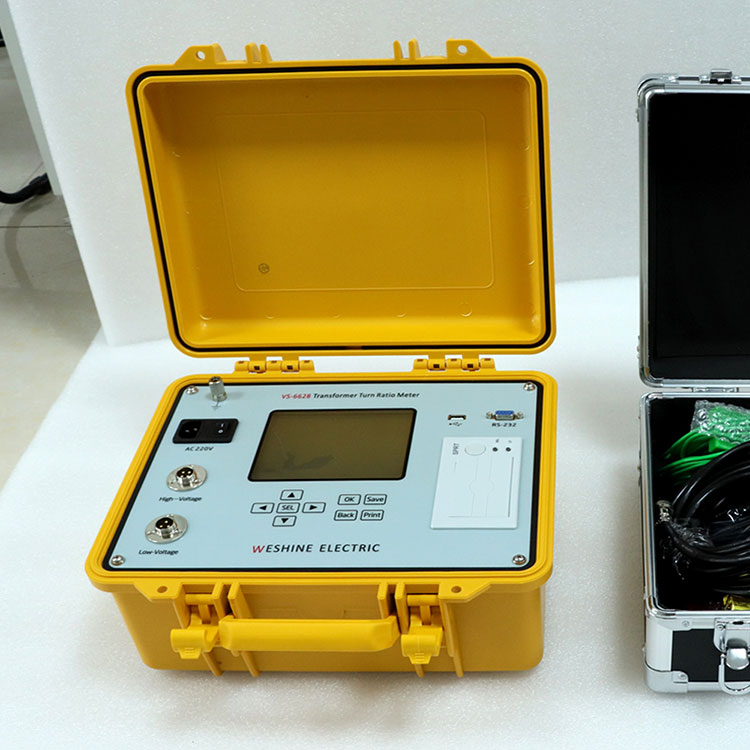

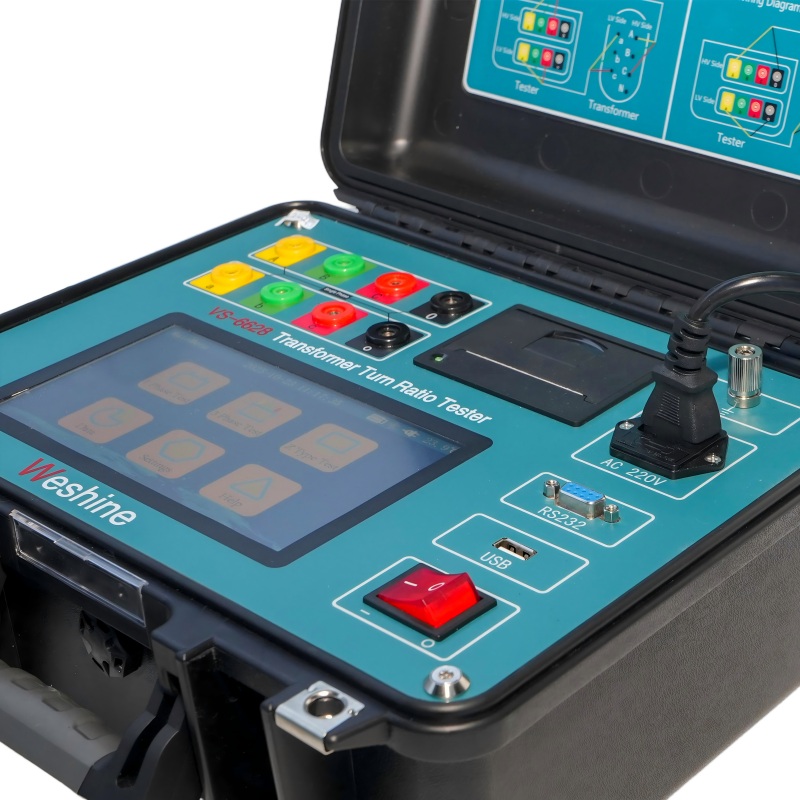

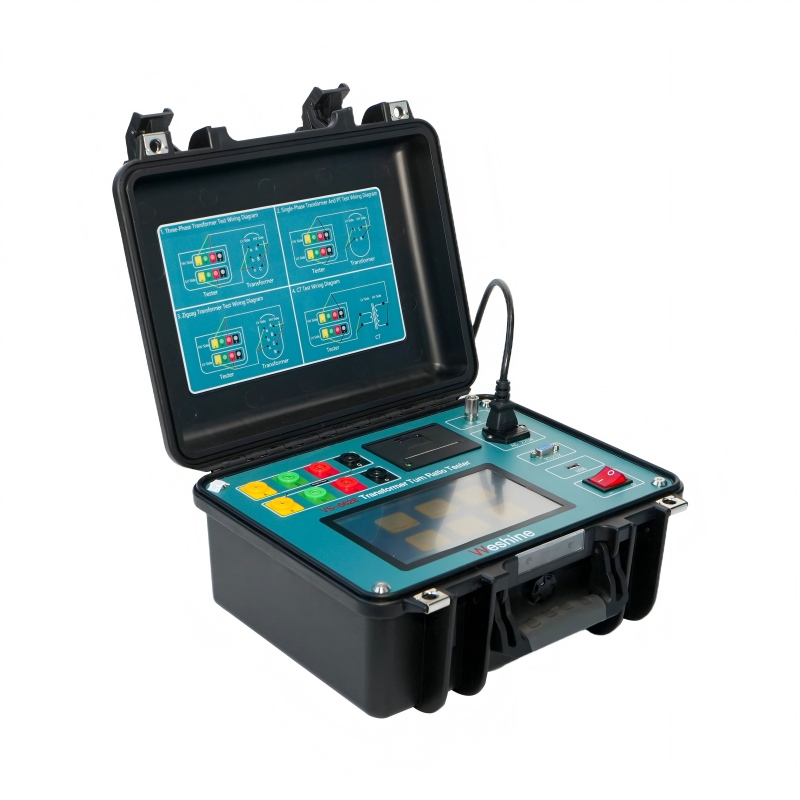

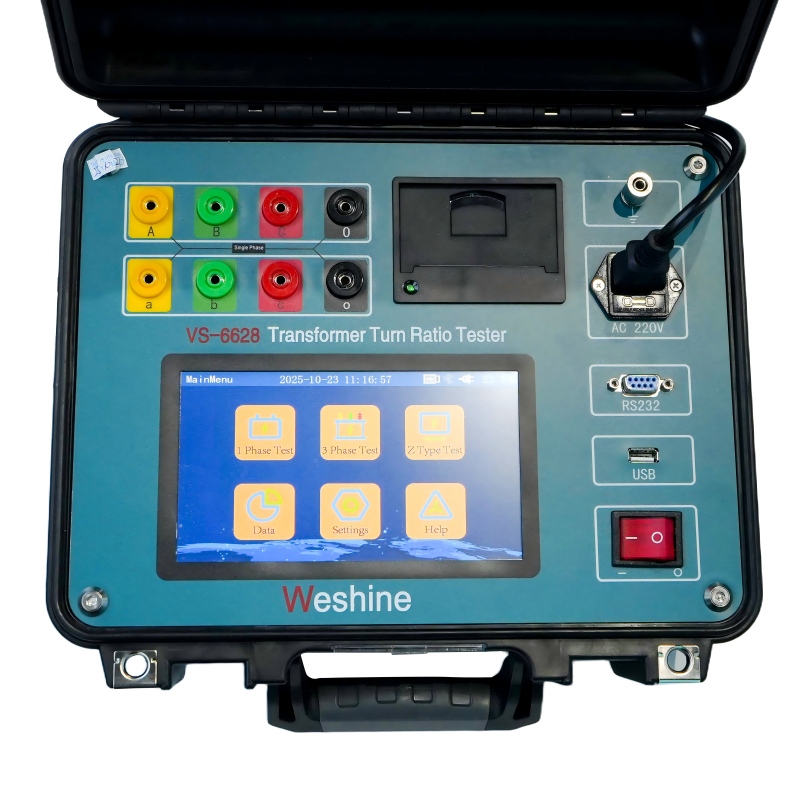

ชุดทดสอบอัตราส่วนการหมุนของหม้อแปลงสามเฟส VS-6628 ซีรีส์ ได้รับการออกแบบมาเพื่อวัดอัตราส่วนการหมุนของกำลัง อุปกรณ์ และหม้อแปลงระบบจำหน่ายในสถานีย่อยหรือสภาพแวดล้อมการผลิต การออกแบบที่ทนทานและแข็งแกร่งทำให้เครื่องมือเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรงต่างๆ สายของเราได้รับการออกแบบมาเป็นพิเศษเพื่อให้ความยืดหยุ่นที่จำเป็นซึ่งจำเป็นในสภาพอากาศหนาวเย็น

แต่เนื่องจากหม้อแปลงต้องได้รับความเค้นและการเปลี่ยนแปลงต่างๆ ทั้งทางไฟฟ้าและเครื่องกลตลอดอายุการใช้งานจึงต้องตรวจสอบอัตราส่วนการหมุนที่ถูกต้องของหม้อแปลงก่อนที่จะนำหม้อแปลงไปใช้งานและระหว่างตารางการบำรุงรักษาต่างๆ นี่คือเครื่องทดสอบอัตราส่วนการหมุนของหม้อแปลง ดังนั้นอัตราส่วนการหมุนที่วัดโดยใช้ชุดทดสอบอัตราส่วนการหมุนของหม้อแปลงต่างๆ (อุปกรณ์ TTR) รวมถึงการสูญเสียที่มักปรากฏอยู่ในหม้อแปลง ส่งผลให้อัตราส่วนการหมุนแตกต่างจากจำนวนทางกายภาพของรอบ แต่สะท้อนถึงอัตราส่วนแรงดันไฟฟ้าจริงที่ผู้ผลิตและผู้ใช้คาดหวัง หรืออัตราส่วนของกำลังหม้อแปลงที่แท้จริง หม้อแปลงไฟฟ้า

Weshine® Turns Ratio Tester สำหรับการทดสอบพารามิเตอร์ของ Transformer Turns Ratio Meter (ข้อมูลจำเพาะ)

ข้อมูลผลิตภัณฑ์
ชื่อสินค้า	เปลี่ยนเครื่องทดสอบอัตราส่วนสำหรับการทดสอบหม้อแปลงเปลี่ยนเครื่องวัดอัตราส่วน
หมายเลขรุ่น	วีเอส-6628	ช่วงการทดสอบ	0.9 ~ 10,000
ความแม่นยำ	0.2%	ใบรับรอง	ซีอี; อีเอ็มซี; แอลวีดี; ไอเอสโอ;
การใช้งานทั่วไป	ทดสอบอัตราส่วนการหมุน การกระจัดของเฟส และความเป็นขั้ว
ช่วยในการระบุ	- * คอยล์ลัดวงจร - * วงจรเปิด - * การเชื่อมต่อไม่ถูกต้อง - * ข้อผิดพลาดภายในหรือข้อบกพร่องของตัวเปลี่ยนแทปในตัวควบคุมขั้นตอนและในหม้อแปลงไฟฟ้า
ขนาด	345 x 295 x 175 มม	น้ำหนัก	5 กก

การเลือก

Weshine มีประสบการณ์ 8 ปีโดยเฉพาะในการจัดการกับอุปกรณ์ไฟฟ้าครบวงจร ปัจจุบัน Weshine ได้คิดค้นเครื่องทดสอบอัตราส่วนการหมุนต่างๆ สำหรับการทดสอบหม้อแปลงไฟฟ้าเปลี่ยนเครื่องวัดอัตราส่วนดังแสดงเป็นแบบฟอร์ม:

ข้อมูลการสั่งซื้อสำหรับเครื่องทดสอบอัตราส่วนของเทิร์นสำหรับการทดสอบหม้อแปลงไฟฟ้าเปลี่ยนเครื่องวัดอัตราส่วน
แมว. เลขที่	ช่วงการทดสอบ	ความแม่นยำ	ปณิธาน	ขนาด (มม.)	น้ำหนัก (กก.)
วีเอส-6628	0.9 ถึง 10,000	0.2%	0.0001 นาที	345 x 295 x 175	5
วีเอส-6629	0.9 ถึง 10,000	0.1% (0.9 ถึง 500) 0.2% (500 ถึง 3,000) 0.3% (3,000 ถึง 10,000)	0.9~9.9999(0.0001) 10~99.999(0.001) 100~999.99(0.01) 1,000~9999.9(0.1) 10,000 ขึ้นไป (1)	325 x 225 x 125	3.8
VS-6630	0.9 ถึง 10,000	0.1% (0.9 ถึง 2000) 0.3% (2000 ถึง 10,000)	0.0001 นาที	360 x 280 x 160	6
VS-6628T	0.8 ถึง 10,000	0.1% (0.8 ถึง 3000) 0.2% (3,000 ถึง 10,000)	0.0001 นาที	320 x 240 x 130	3
VS-6628A	0.9 ถึง 10,000	0.1% (0.9 ถึง 500) 0.2% (500 ถึง 3,000) 0.3% (3,000 ถึง 10,000)	0.9~9.9999(0.0001) 10~99.999(0.001) 100~999.99(0.01) 1,000~9999.9(0.1) 10,000 ขึ้นไป (1)	246 x 156 x 62	1.7

ขึ้นอยู่กับปัญหาด้านซัพพลายเชน: โปรดติดต่อผู้จัดจำหน่าย Weshine ที่ได้รับอนุญาตที่คุณต้องการเพื่อสอบถามราคาและระยะเวลารอคอยสินค้าในปัจจุบัน

ใบรับรองคุณภาพ

เราเชื่อเสมอว่าความสำเร็จทั้งหมดของบริษัทเกี่ยวข้องโดยตรงกับคุณภาพของผลิตภัณฑ์ที่เรานำเสนอ เปลี่ยนเครื่องทดสอบอัตราส่วนสำหรับการทดสอบหม้อแปลงไฟฟ้าเปลี่ยนเครื่องวัดอัตราส่วนตรงตามข้อกำหนดคุณภาพสูงสุดที่ระบุไว้ในแนวทาง ISO9001, ISO14000:14001 และระบบการควบคุมคุณภาพที่เข้มงวดของเรา
