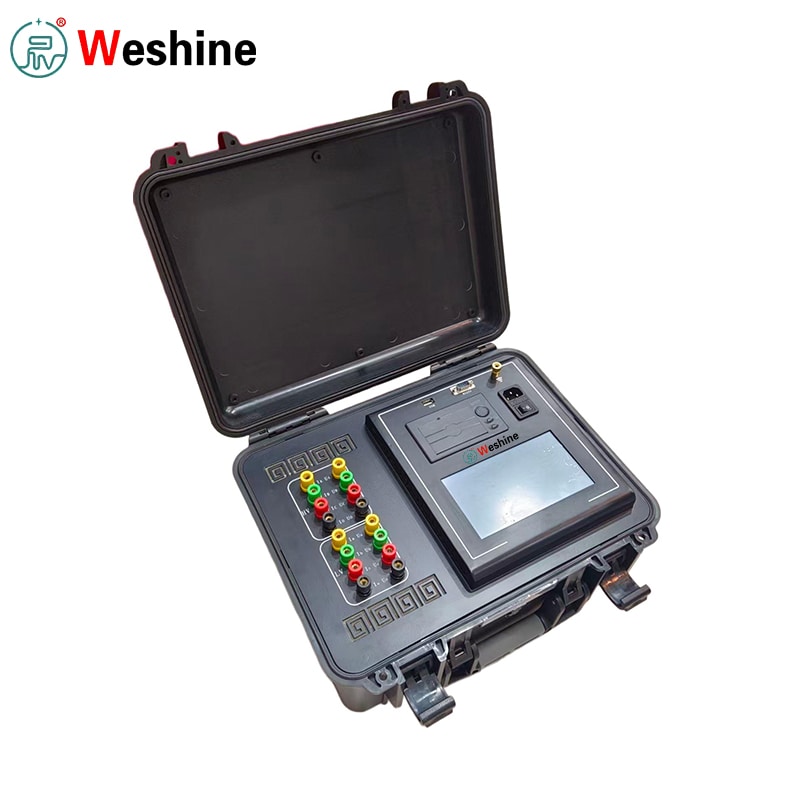

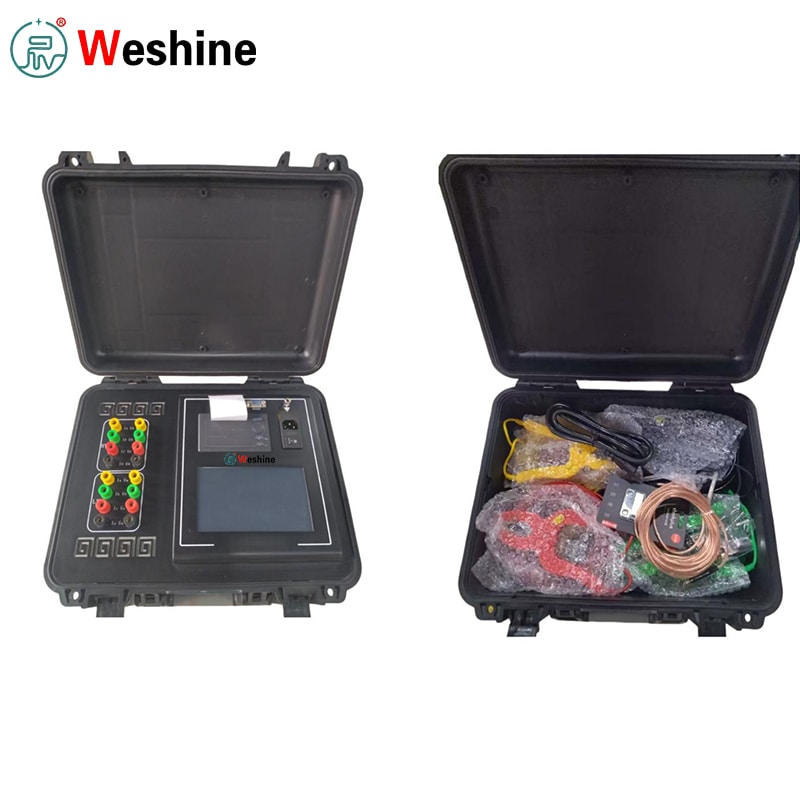

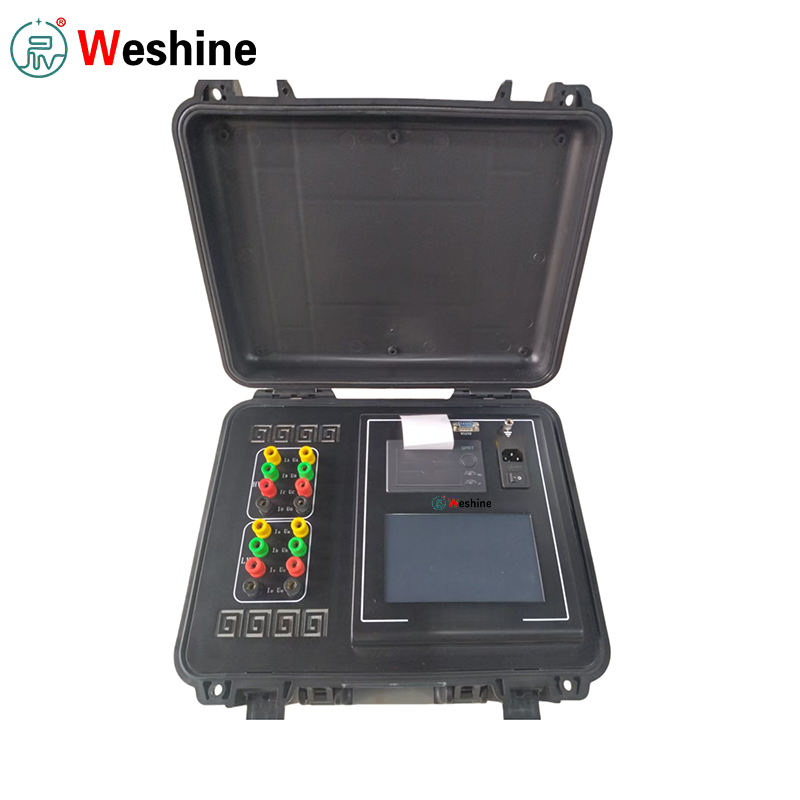

ความต้านทานของหม้อแปลง DC และอัตราส่วนการหมุน 2 ใน 1 เครื่องทดสอบ

Weshine ผู้ผลิตมืออาชีพจากประเทศจีน นำเสนอเครื่องทดสอบความต้านทาน DC และอัตราส่วนการหมุนของหม้อแปลงคุณภาพสูง 2 ใน 1 ซึ่งดำเนินการตามขั้นตอนการตรวจสอบหลักสองขั้นตอนสำหรับหม้อแปลงไฟฟ้า: การทดสอบความต้านทานกระแสตรงของขดลวดและการทดสอบอัตราส่วนการหมุน

● การตรวจสอบความต้านทานกระแสตรง:จุดสัมผัสไม่ดี ข้อบกพร่องภายในของขดลวด แทปเชนเจอร์ทำงานผิดปกติ การเชื่อมต่อหลวม และความต้านทานระหว่างเฟสต่อเฟสไม่สมดุล

● เปลี่ยนการทดสอบอัตราส่วน:ตรวจสอบว่าอัตราส่วนหม้อแปลงจริง ตำแหน่งประปา และกลุ่มเวกเตอร์ตรงกับป้ายชื่อและข้อกำหนดการออกแบบหรือไม่

ผสานรวมฟังก์ชันการทดสอบวิกฤตทั้งสองไว้ภายในเครื่องมือเดียว ทีมงานภาคสนามไม่จำเป็นต้องขนส่งผู้ทดสอบสองคนแยกกันอีกต่อไป เมื่อเชื่อมต่อสายวัดทดสอบแรงดันสูงและแรงดันต่ำแล้ว รายการทดสอบหลายรายการก็สามารถเสร็จสิ้นได้โดยไม่ต้องเปลี่ยนสายไฟซ้ำ

การวัดความต้านทานกระแสตรง

สำหรับการวัดความต้านทานกระแสตรง อุปกรณ์นี้สามารถทดสอบพร้อมกันแบบสามเฟสพร้อมกับระบบแม่เหล็กอัตโนมัติ

● สำหรับขดลวดแบบสตาร์ที่มีจุดที่เป็นกลาง สามารถจับความต้านทานเฟส A0, B0 และ C0 พร้อมๆ กันเพื่อลดรอบการทดสอบโดยรวมให้สั้นลง

● เมื่อทดสอบหม้อแปลงห้าขาสามเฟสที่มีการเชื่อมต่อเดลต้าภายใน โหมดกระตุ้นอัตโนมัติในตัวจะช่วยเพิ่มประสิทธิภาพการทดสอบที่ด้านแรงดันไฟฟ้าต่ำเพิ่มเติม

ผลการทดสอบและการป้องกัน

ผลการทดสอบสำหรับขดลวดไฟฟ้าแรงสูง แรงดันปานกลาง และแรงดันต่ำสามารถแสดงและพิมพ์ได้โดยตรงที่ไซต์งาน

● คำนวณความไม่สมดุลของความต้านทานสามเฟสโดยอัตโนมัติ

● อ่านค่าความต้านทานเอาต์พุตที่แปลงเป็นอุณหภูมิที่กำหนด

● ให้บันทึกการทดสอบหม้อแปลงที่ครบถ้วนและพร้อมสำหรับการตรวจสอบ

● การป้องกัน back-EMF ที่ครอบคลุมช่วยปกป้องผู้ปฏิบัติงานในระหว่างการคายประจุความต้านทาน DC และการจัดการสายวัดทดสอบ

เปลี่ยนการวัดอัตราส่วน

ในการวัดอัตราส่วนการหมุน เครื่องทดสอบความต้านทานของหม้อแปลง DC และอัตราส่วนการหมุน 2 ใน 1 รองรับการทดสอบการพันขดลวดแบบเฟสเดียวและแบบอัตโนมัติสามเฟส

● ผู้ปฏิบัติงานเลือกกลุ่มการเชื่อมต่อหม้อแปลงที่สอดคล้องกัน

● วัดค่าอัตราส่วน ข้อผิดพลาดของอัตราส่วน และพารามิเตอร์กลุ่มการเชื่อมต่อในเฟส AB, BC และ CA

● การวัดอัตราส่วนการหมุนเฟสเดียวสามารถเสร็จสิ้นได้ในเวลาประมาณ 15 วินาทีตามที่ระบุไว้ในคู่มืออย่างเป็นทางการ

การดำเนินงานและการจัดการข้อมูล

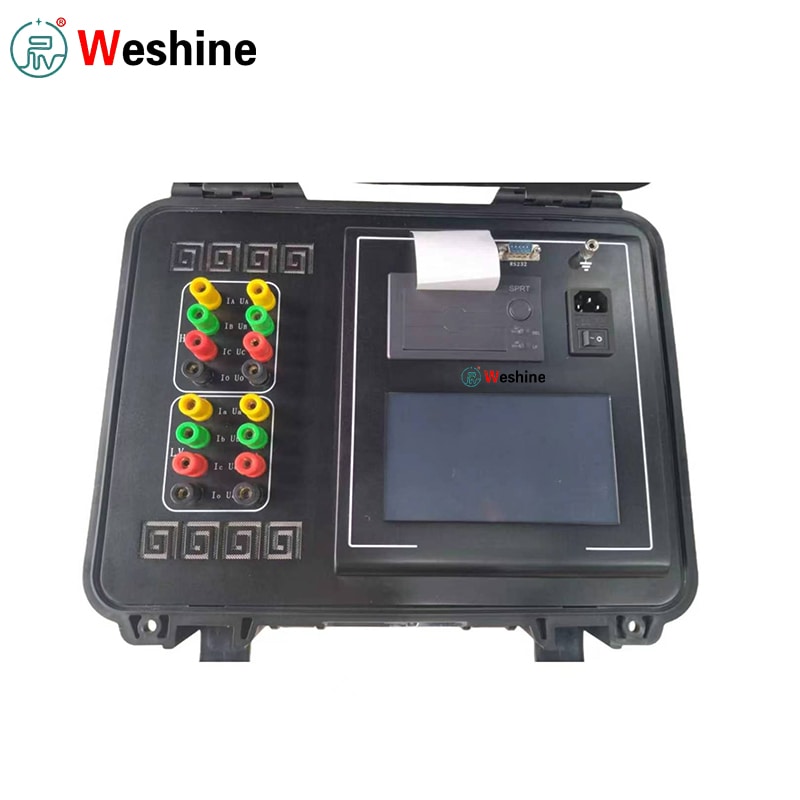

การโต้ตอบกับผู้ใช้ทำงานบนจอ LCD สีสัมผัสขนาด 7 นิ้วพร้อมข้อความแจ้งบนหน้าจอสองภาษาจีน-อังกฤษ

● สามารถสร้างรายงานผลการทดสอบได้ทันทีผ่านเครื่องพิมพ์ขนาดเล็กแบบฝัง

● ชุดข้อมูลทั้งหมดสามารถบันทึกลงในแฟลชไดรฟ์ USB และจัดระเบียบตามวันที่ทดสอบและหมายเลขซีเรียลของหม้อแปลง

● ตัวเลือกการสื่อสารด้วยฮาร์ดแวร์ครอบคลุมอินเทอร์เฟซบัส RS232, Bluetooth และ RS485 ภายในแบบแยกส่วน

พารามิเตอร์ทางเทคนิค

คู่มือผลิตภัณฑ์

ก่อนใช้งานเครื่องทดสอบความต้านทานกระแสตรงและอัตราส่วนการหมุนของหม้อแปลง 2 ใน 1 ให้ยืนยันว่าหม้อแปลงเป้าหมายถูกตัดพลังงานอย่างสมบูรณ์ คายประจุอย่างปลอดภัย และต่อสายดินอย่างเหมาะสม เชื่อมต่อขั้วต่อสายดินป้องกันเครื่องมือทุกครั้งก่อนติดคลิปทดสอบ

สำหรับการทดสอบความต้านทาน DC ให้ติดคลิปศักย์ไฟฟ้าแรงสูงและแรงดันต่ำเข้ากับบูชหม้อแปลงที่สอดคล้องกัน สำหรับหม้อแปลงไฟฟ้าแบบสองขดลวด ให้ขั้วต่อสายไฟ A, B, C, O และ a, b, c, o เป็นไปตามแผนผังสายไฟ สำหรับหม้อแปลงเฟสเดียว ให้เชื่อมต่อขั้วต่อด้านสูงและด้านต่ำที่เกี่ยวข้องตามแผนภาพ เปิดเครื่องทดสอบด้วยแหล่งจ่ายไฟ AC 220 V นำทางผ่านเมนูหน้าจอสัมผัสเพื่อป้อน ID หม้อแปลง วัสดุขดลวด โหมดทดสอบ ช่วงกระแส พารามิเตอร์ขดลวด และการตั้งค่าการแปลงอุณหภูมิ จากนั้นเริ่มการวัดความต้านทาน DC หรืออัตราส่วนการหมุน

เมื่อรันการทดสอบอัตราส่วนการหมุน ให้เลือกกลุ่มการเชื่อมต่อที่ถูกต้องและข้อมูลตัวเปลี่ยนแทปเพื่อให้แน่ใจว่าเอาต์พุตอัตราส่วน ข้อผิดพลาด และกลุ่มเวกเตอร์ถูกต้อง หากตรวจพบการเชื่อมต่อกลับขั้ว สภาวะไฟฟ้าลัดวงจร หรือข้อผิดพลาดในการเดินสายไฟ ให้หยุดการทดสอบทันที และตรวจสอบสายวัดทดสอบทั้งหมดก่อนที่จะกลับมาทำงานต่อ เมื่อการทดสอบเสร็จสิ้น ให้ตรวจทานค่าที่อ่านได้บนหน้าจอ พิมพ์รายงานฉบับพิมพ์เมื่อจำเป็น จัดเก็บบันทึกภายในหรือส่งออกชุดข้อมูลไปยังแฟลชไดรฟ์ USB เพื่อรวบรวมรายงานในภายหลัง

คุณสมบัติ

1、รองรับความต้านทาน DC ของหม้อแปลงและการทดสอบอัตราส่วนการหมุนในเครื่องมือเดียว

2、วัดความต้านทาน DC สามเฟสพร้อมกัน

3、วัดอัตราส่วนหม้อแปลง ข้อผิดพลาดของอัตราส่วน และกลุ่มเวกเตอร์

4、ให้สนามแม่เหล็กอัตโนมัติสำหรับการทดสอบความต้านทาน DC

5、ให้วิธีการกระตุ้นอัตโนมัติสำหรับหม้อแปลงห้าแขนสามเฟสที่เชื่อมต่อเดลต้าภายใน

6、คำนวณความไม่สมดุลของความต้านทานสามเฟสโดยอัตโนมัติ

7、แสดงและพิมพ์ข้อมูลการทดสอบขดลวดแรงดันสูง แรงดันปานกลาง และแรงดันต่ำ

8、คำนวณค่าความต้านทานที่แปลงเป็นอุณหภูมิที่กำหนด

9、รองรับการวัดอัตราส่วนหม้อแปลงเฟสเดียวและสามเฟส

10、ตรวจจับการเชื่อมต่อย้อนกลับแรงดันสูงและแรงดันต่ำในระหว่างการทดสอบอัตราส่วน

11、ตรวจจับสภาวะการลัดวงจรของหม้อแปลงและการลัดวงจรระหว่างการหมุนระหว่างการทดสอบอัตราส่วน

12、มีการป้องกัน EMF ด้านหลังที่ครอบคลุม

13、ให้การใช้งานหน้าจอสัมผัสสีขนาด 7 นิ้ว

14、รวมเครื่องพิมพ์ขนาดเล็กในตัวสำหรับรายงานการทดสอบภาคสนาม

15、รองรับการจัดเก็บข้อมูล USB สำหรับการสำรองข้อมูลภายนอก

16、ให้การสื่อสาร RS232 แบบแยกและการสื่อสาร Bluetooth

17、รวมข้อความแจ้งเมนูภาษาจีนและภาษาอังกฤษ

สถานการณ์การใช้งาน

เครื่องทดสอบความต้านทานกระแสตรงและอัตราส่วนการหมุนของหม้อแปลงไฟฟ้าแบบ 2 ใน 1 ให้บริการผู้ผลิตหม้อแปลงไฟฟ้าสำหรับการตรวจสอบก่อนการจัดส่งเกี่ยวกับความต้านทานกระแสตรงของขดลวด ความไม่สมดุลของเฟส ข้อผิดพลาดของอัตราส่วนการหมุน และกลุ่มเวกเตอร์ หน่วยเดียวตอบสนองข้อกำหนดการทดสอบจากโรงงานบังคับสองข้อ และลดความยุ่งยากในการเตรียมอุปกรณ์และเวิร์กโฟลว์เอกสารการทดสอบสำหรับทีมการผลิต

สำหรับผู้ปฏิบัติงานระบบสาธารณูปโภคด้านไฟฟ้าและสถานีย่อย เครื่องมือทดสอบการวินิจฉัยนี้ใช้กับการติดตั้งหน่วยใหม่ การยอมรับการส่งมอบ การบำรุงรักษาตามกำหนดเวลา และการแก้ไขปัญหาข้อผิดพลาด ข้อมูลความต้านทานของขดลวดเผยให้เห็นการสึกหรอของหน้าสัมผัสของตัวเปลี่ยนแทปและการเบี่ยงเบนของความต้านทานเฟสที่ผิดปกติ ผลลัพธ์อัตราส่วนการหมุนตรวจสอบตำแหน่งการแตะและความถูกต้องของกลุ่มการเชื่อมต่อ

ภายในโรงซ่อมหม้อแปลงไฟฟ้า ช่างเทคนิคพึ่งพาเครื่องทดสอบนี้เพื่อประเมินสถานะการพันหลังจากการกรอกลับ การทำให้แห้ง หรือยกเครื่องเครื่องเปลี่ยนก๊อก ชุดข้อมูลความต้านทานและอัตราส่วนการหมุนก่อนการซ่อมแซมและหลังการซ่อมแซมสามารถนำมาเปรียบเทียบได้ เพื่อตรวจสอบว่าหม้อแปลงกลับสู่สภาพการทำงานที่ยอมรับได้

สำหรับทีมงานทดสอบการใช้งานภาคสนาม การออกแบบแบบครบวงจรจะช่วยลดปริมาณอุปกรณ์ทดสอบที่ขนส่งไปยังไซต์งาน การพิมพ์ในตัว การเก็บถาวร USB และการเรียงลำดับข้อมูลตาม Transformer ID จะสร้างบันทึกที่มีโครงสร้างที่ดีสำหรับเอกสารการยอมรับโครงการและการส่งมอบของลูกค้าปลายทาง

การใช้งาน

เครื่องทดสอบ TTR ความต้านทานและการหมุนของหม้อแปลง DC แบบ 2-in-1 ถูกนำมาใช้กันอย่างแพร่หลายโดย OEM หม้อแปลงไฟฟ้า, เจ้าหน้าที่ควบคุมระบบไฟฟ้า, เจ้าหน้าที่ซ่อมบำรุงสถานีย่อย, ผู้รับเหมาทดสอบการเดินระบบไฟฟ้า, โรงซ่อมหม้อแปลงไฟฟ้า, แผนกพลังงานทางอุตสาหกรรม และผู้ให้บริการทดสอบไฟฟ้าแรงสูง

หัวข้อการทดสอบทั่วไป ได้แก่ หม้อแปลงไฟฟ้ากำลัง หม้อแปลงไฟฟ้าระบบจำหน่าย หม้อแปลงเฟสเดียวและสามเฟส หม้อแปลงสองขดลวดและสามขดลวด ขดลวดต่อแบบสตาร์ ขดลวดเชื่อมต่อเดลต้า หม้อแปลงเปลี่ยนแทปออนโหลด ตัวเหนี่ยวนำร่วมของอุปกรณ์ เครื่องกำเนิดไฟฟ้า มอเตอร์ไฟฟ้า และอุปกรณ์บาดแผลความต้านทานต่ำอื่นๆ

นามแฝงการค้นหาอุตสาหกรรมทั่วไปสำหรับการจัดหา SEO และ B2B ในต่างประเทศ: เครื่องทดสอบการวินิจฉัยหม้อแปลง, เครื่องทดสอบความต้านทานของขดลวด DC, เครื่องทดสอบอัตราส่วนการหมุนของหม้อแปลง, เครื่องทดสอบ TTR ของหม้อแปลง, อัตราส่วนของหม้อแปลงและเครื่องทดสอบความต้านทานของขดลวด, เครื่องทดสอบกลุ่มเวกเตอร์ของหม้อแปลง, เครื่องมือทดสอบการบำรุงรักษาหม้อแปลง

กรณีลูกค้า

ผู้รับเหมาบำรุงรักษาหม้อแปลงไฟฟ้ารายหนึ่งต้องการการทดสอบหม้อแปลงไฟฟ้าแบบจำหน่ายที่มีประสิทธิภาพสูงขึ้นในระหว่างช่วงที่ไฟฟ้าดับของสถานีย่อย ก่อนหน้านี้ทีมงานภาคสนามของพวกเขาได้ดำเนินการทดสอบความต้านทานกระแสตรงและเครื่องทดสอบอัตราส่วนการหมุนแยกกัน ซึ่งทำให้มีการเปลี่ยนแปลงการเดินสายซ้ำๆ บ่อยครั้งและการเก็บบันทึกที่ไม่ต่อเนื่องกันสำหรับหม้อแปลงทุกตัว

ด้วยการใช้เครื่องทดสอบความต้านทานกระแสตรงและอัตราส่วนการหมุนของหม้อแปลงไฟฟ้า 2 ใน 1 เครื่องทดสอบแบบออลอินวัน ทำให้การทดสอบความต้านทานกระแสตรงของขดลวดและอัตราส่วนการหมุนและกลุ่มเวกเตอร์สามารถทำได้ด้วยเครื่องมือเพียงเครื่องเดียว หลังจากการต่อสายดินและการติดตั้งตะกั่วอย่างเหมาะสม ช่างเทคนิคจะอ่านค่าความต้านทานของขดลวดสามเฟส ประเมินความสมดุลของเฟส จากนั้นดำเนินการตรวจสอบอัตราส่วนรอบและกลุ่มเวกเตอร์โดยไม่ต้องเปลี่ยนเส้นทางสายเคเบิลทดสอบ

ในระหว่างการบำรุงรักษาครั้งหนึ่ง เอาต์พุตความต้านทาน DC แจ้งความเบี่ยงเบนเฟสผิดปกติภายใต้ตำแหน่งต๊าปเฉพาะ จากนั้น ทีมงานใช้ฟังก์ชัน TTR ที่ผสานรวมเพื่อตรวจสอบการตั้งค่าต๊าปและกลุ่มการเชื่อมต่อ โดยหาสาเหตุที่แท้จริงของหน้าสัมผัสตัวเปลี่ยนต๊าปที่ชำรุด เอกสารฉบับพิมพ์และบันทึกดิจิทัลที่บันทึกด้วย USB จะถูกผนวกเข้ากับรายงานการบำรุงรักษาอย่างเป็นทางการโดยตรง

การใช้เครื่องทดสอบแบบรวมนี้ช่วยลดชั่วโมงแรงงานในการตั้งค่าในสถานที่ ปรับปรุงความสอดคล้องของข้อมูลการทดสอบข้าม และทำให้ขั้นตอนการตรวจสอบหม้อแปลงโดยรวมราบรื่นสำหรับช่างเทคนิคภาคสนาม

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องทดสอบนี้ใช้ทำอะไร?

A1: ทำการวัดความต้านทานกระแสตรงของขดลวดหม้อแปลงพร้อมกับอัตราส่วนการหมุนของหม้อแปลงและการตรวจสอบกลุ่มเวกเตอร์

คำถามที่ 2: เครื่องทดสอบนี้สามารถทดสอบความต้านทานสามเฟสพร้อมกันได้หรือไม่?

ก2: ใช่. รองรับการทดสอบความต้านทาน DC สามเฟสพร้อมกัน โดยมีช่วงกระแสที่เลือกได้ 10 A, 5 A และ 1 A

คำถามที่ 3: กระแสทดสอบความต้านทาน DC สูงสุดคือเท่าไร?

A3: สำหรับการทดสอบความต้านทานไฟฟ้ากระแสตรงแต่ละเฟส กระแสไฟทดสอบสูงสุดถึง 20 A

คำถามที่ 4: ความแม่นยำในการวัดความต้านทาน DC คืออะไร?

A4: คู่มืออย่างเป็นทางการระบุความแม่นยำในการวัดคลาส 0.2 พร้อมความละเอียดในการอ่าน 0.1 μΩ

Q5: ช่วงการวัดอัตราส่วนหม้อแปลงไฟฟ้าคือเท่าไร?

A5: ช่วงการวัดอัตราส่วนการหมุนครอบคลุม 1 ถึง 10,000

คำถามที่ 6: สามารถวัดกลุ่มเวกเตอร์ของหม้อแปลงได้หรือไม่

A6: ใช่ โดยจะระบุกลุ่มการเชื่อมต่อหม้อแปลง ซึ่งรองรับการกำหนดค่าทั่วไป รวมถึง YY, YD, DD และ DY ตามที่ระบุไว้ในเอกสารประกอบสำหรับผู้ใช้

คำถามที่ 7: การทดสอบอัตราส่วนทำได้เร็วแค่ไหน?

A7: ตามคู่มือผลิตภัณฑ์ การทดสอบอัตราส่วนการหมุนเฟสเดียวสามารถทำได้ภายในเวลาประมาณ 15 วินาที

คำถามที่ 8: รองรับการพิมพ์และส่งออกข้อมูลหรือไม่

A8: ใช่. เครื่องมือทดสอบนี้มาพร้อมกับเครื่องพิมพ์ขนาดเล็กแบบฝังและที่เก็บข้อมูล USB สำหรับการเก็บถาวรผลการทดสอบภายนอก

คำถามที่ 9: มีอินเทอร์เฟซการสื่อสารอะไรบ้าง?

A9: อินเทอร์เฟซฮาร์ดแวร์ประกอบด้วยการสื่อสาร RS232, Bluetooth และบัสภายใน RS485 แบบแยก

คำถามที่ 10: มีความคุ้มครองด้านความปลอดภัยอะไรบ้าง?

A10: กลไกการป้องกันประกอบด้วยการป้องกัน EMF ด้านหลังสำหรับการทดสอบความต้านทาน DC การตรวจจับการเชื่อมต่อย้อนกลับแรงดันไฟฟ้าสูงต่ำ บวกกับการลัดวงจรและสัญญาณเตือนข้อผิดพลาดระหว่างทางเลี้ยวในระหว่างการวัดอัตราส่วน

ข้อได้เปรียบของ Weshine

Weshine Electric จำหน่ายเครื่องมือทดสอบหม้อแปลงระดับมืออาชีพและอุปกรณ์วินิจฉัยทางไฟฟ้าสำหรับสาธารณูปโภค ผู้ผลิตหม้อแปลงไฟฟ้า สถานีไฟฟ้าย่อย ผู้รับเหมาภาคสนาม โรงซ่อม และทีมงานบำรุงรักษาทางอุตสาหกรรม

สำหรับเครื่องทดสอบ TTR ความต้านทานกระแสตรงและอัตราส่วนการหมุนของหม้อแปลงไฟฟ้า 2-in-1 นี้ Weshine สนับสนุนลูกค้าทั่วโลกด้วยการให้คำปรึกษาในการเลือกรุ่น คำแนะนำวิธีทดสอบในทางปฏิบัติ การยืนยันพารามิเตอร์ทางเทคนิค เอกสารที่พร้อมสำหรับโครงการ และบริการหลังการขายที่ครบถ้วน

การทดสอบหม้อแปลงต้องการการเดินสายที่ปราศจากข้อผิดพลาด การรับความต้านทานต่ำที่เสถียร การตรวจสอบอัตราส่วนที่แม่นยำ และการควบคุมอันตรายที่เข้มงวดหลังจากการวัดความต้านทาน DC เครื่องมือทดสอบนี้รวมขั้นตอนการตรวจสอบหม้อแปลงที่ขาดไม่ได้สองขั้นตอนไว้ในหน่วยฮาร์ดแวร์เดียว พร้อมด้วยการทำงานแบบหน้าจอสัมผัส การคำนวณอัตโนมัติ การพิมพ์นอกสถานที่ การจัดเก็บข้อมูลแบบหลายโหมด และความสามารถในการสื่อสารที่หลากหลาย
