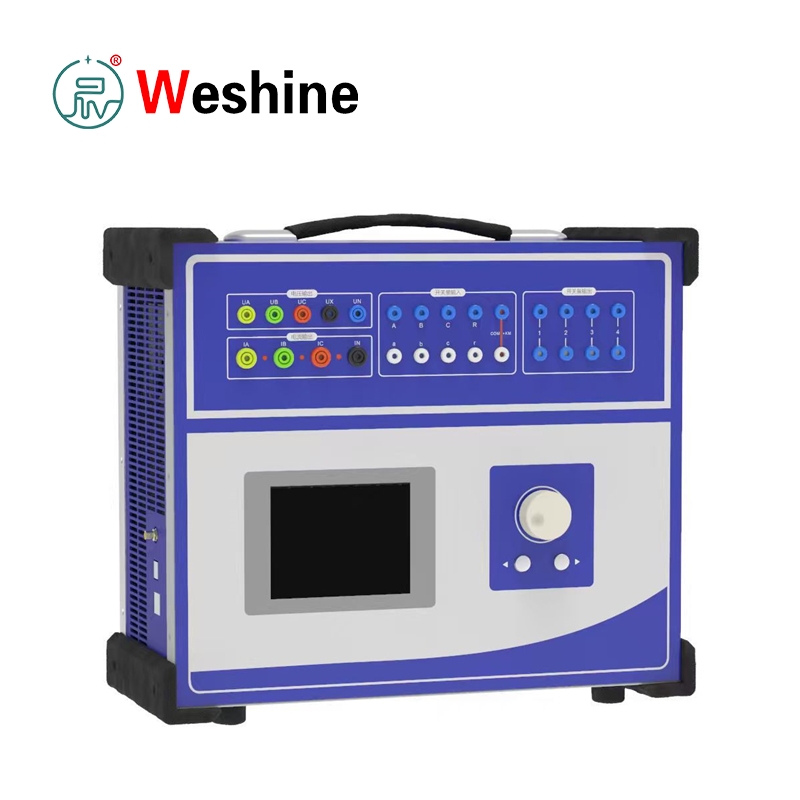

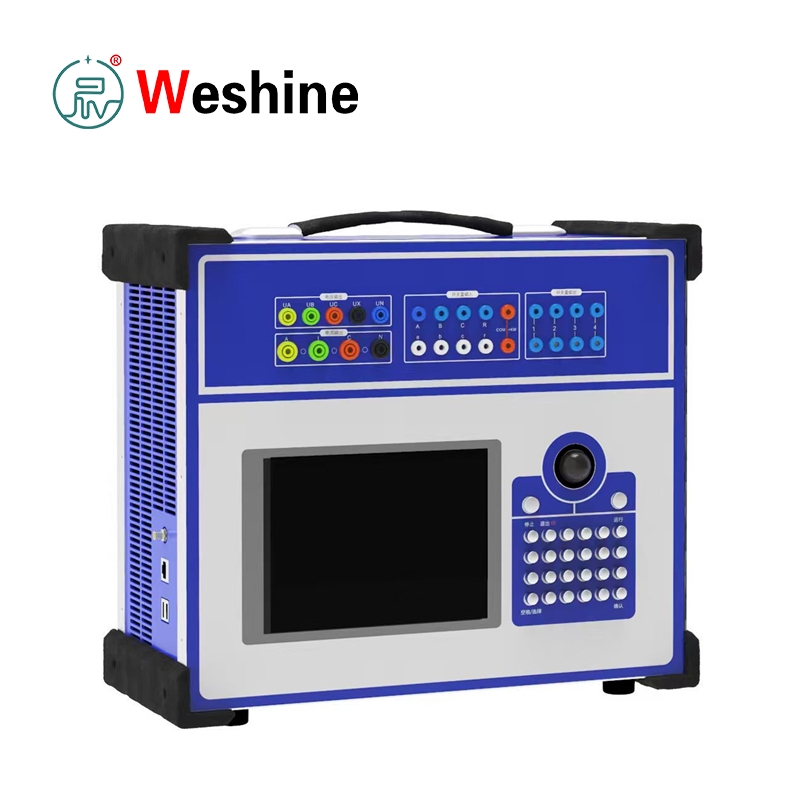

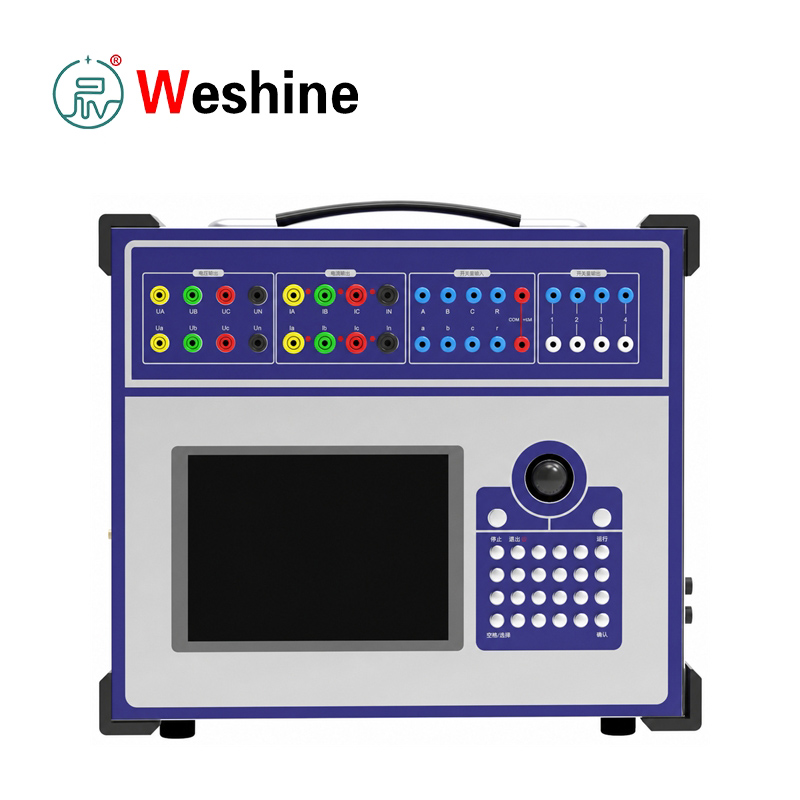

เครื่องทดสอบการป้องกันรีเลย์สามเฟส

ซื้อเครื่องทดสอบการป้องกันรีเลย์สามเฟสคุณภาพจาก Weishine ผู้ผลิตมืออาชีพในประเทศจีน ได้รับการออกแบบมาเพื่อตรวจสอบรีเลย์ป้องกัน ยูนิตป้องกันไมโครโปรเซสเซอร์ วงจรทุติยภูมิ อุปกรณ์อัตโนมัติ และระบบป้องกันโครงข่ายไฟฟ้าที่สมบูรณ์ รีเลย์ต้องตอบสนองอย่างแม่นยำภายใต้ความผิดปกติของสาย แรงดันไฟฟ้าที่ผิดปกติ กระแสเกิน การปิดใหม่ ทริกเกอร์การป้องกันส่วนต่าง และการเคลื่อนไหวของวงจรควบคุม ดังนั้นการทดสอบเป็นประจำจึงเป็นสิ่งจำเป็นสำหรับการทำงานของระบบไฟฟ้าที่มีการประสานงานอย่างปลอดภัย

เครื่องทดสอบการป้องกันรีเลย์สามเฟสคืออะไร?

เครื่องทดสอบการป้องกันรีเลย์สามเฟสเป็นอุปกรณ์ทดสอบระดับมืออาชีพที่ออกแบบมาเพื่อตรวจสอบประสิทธิภาพและลักษณะการทำงานของรีเลย์ป้องกัน ยูนิตป้องกันที่ใช้ไมโครโปรเซสเซอร์ วงจรทุติยภูมิ อุปกรณ์อัตโนมัติ และแผนการป้องกันระบบไฟฟ้า

เครื่องมือทดสอบจะสร้างกระแสทุติยภูมิ แรงดันไฟฟ้า ความถี่ มุมเฟส ฮาร์มอนิก กระแสตรง และสัญญาณสวิตชิ่งที่ควบคุมได้ เพื่อจำลองสภาวะระบบไฟฟ้าปกติและผิดปกติ ด้วยการใช้สัญญาณจำลองเหล่านี้กับอุปกรณ์ป้องกันที่ผ่านการทดสอบ วิศวกรสามารถตรวจสอบการตั้งค่ารีเลย์ ค่าการรับ เวลาการทำงาน ลอจิกการเดินทาง และการตอบสนองของการสัมผัส

เอาต์พุตกระแสและแรงดันไฟฟ้าหลายช่องสัญญาณ

เครื่องทดสอบการป้องกันรีเลย์สามเฟสมาพร้อมกับช่องแรงดันไฟฟ้า 4 ช่องและช่องกระแสไฟ 3 ช่องสำหรับการทดสอบการป้องกันรีเลย์ที่ครอบคลุม ช่องแรงดันไฟฟ้ารองรับแรงดันไฟฟ้าเฟส แรงดันไฟฟ้าสาย แรงดันไฟฟ้าลำดับศูนย์ แรงดันไฟฟ้าไม่สมดุล การสูญเสียแรงดันไฟฟ้า การเปลี่ยนความถี่ และการทดสอบการซิงโครไนซ์

ช่องกระแสไฟทั้งสามช่องสามารถทำงานแยกกันสำหรับการทดสอบกระแสแต่ละเฟส หรือเชื่อมต่อแบบขนานเพื่อให้ได้เอาต์พุตกระแสระยะสั้นสูงสุด 120A รองรับการทดสอบรีเลย์กระแสเกิน รีเลย์ข้อผิดพลาดของดิน การป้องกันเวลาผกผัน การป้องกันส่วนต่าง การป้องกันระยะทาง ลอจิกการปิด การป้องกันแรงดันไฟฟ้าตก และรีเลย์ความถี่

การควบคุมคอมพิวเตอร์อุตสาหกรรมและการปฏิบัติงานภาคสนาม

เครื่องมือทดสอบสร้างขึ้นบนแพลตฟอร์มคอมพิวเตอร์อุตสาหกรรม โดยผสานรวมจอแสดงผลในตัวและแผงการทำงานภายในเครื่องสำหรับการทดสอบภาคสนามแบบสแตนด์อโลนโดยไม่ต้องใช้คอมพิวเตอร์ภายนอก สามารถดูพารามิเตอร์การทดสอบและผลลัพธ์ได้โดยตรงบนหน้าจอ ทำให้เหมาะสำหรับการทดสอบการเดินเครื่องและการบำรุงรักษานอกสถานที่

อุปกรณ์ยังสามารถเชื่อมต่อกับพีซีด้วยซอฟต์แวร์ที่เข้ากันได้เพื่อรองรับฟังก์ชันการทดสอบขั้นสูง การจัดการข้อมูล และการสร้างรายงานการทดสอบอัตโนมัติ

กระแสไฟ แรงดัน และ DC เอาท์พุตที่ยืดหยุ่น

เครื่องมือทดสอบมีความสามารถด้านเอาท์พุตที่หลากหลาย รวมถึง:

กระแสไฟขาออกกระแสสลับ:0 ~ 40A ต่อช่องสัญญาณ, เอาต์พุตระยะสั้นสูงสุด 120A พร้อมช่องสัญญาณสามช่องแบบขนาน

เอาท์พุทแรงดันไฟฟ้ากระแสสลับ:แรงดันไฟฟ้าเฟส 0 ~ 120V และแรงดันไฟฟ้าสาย 0 ~ 240V

เอาท์พุทกระแสตรง:กระแส DC, แรงดันไฟฟ้า DC และแหล่งจ่ายไฟเสริม DC แบบปรับได้

ฟังก์ชันเหล่านี้รองรับการทดสอบรีเลย์ DC และอนุญาตให้อุปกรณ์ป้องกันและวงจรทุติยภูมิจ่ายไฟระหว่างการทดสอบการใช้งานภาคสนาม

การวัดความถี่ ฮาร์มอนิก และเวลา

เครื่องมือทดสอบผสานรวมความถี่ที่แปรผันและเอาต์พุตสัญญาณฮาร์มอนิกเพื่อจำลองสภาวะการทำงานของระบบไฟฟ้าที่แตกต่างกัน รวมถึงการแปรผันของความถี่และสภาพแวดล้อมฮาร์มอนิกแบบหลายลำดับ ช่วยให้ช่างเทคนิคสามารถประเมินประสิทธิภาพของรีเลย์ภายใต้เงื่อนไขสัญญาณทุติยภูมิที่แตกต่างกัน แทนที่จะใช้เฉพาะภายใต้ความถี่กำลังมาตรฐานเท่านั้น

โมดูลอินพุตและเอาต์พุตสวิตช์ในตัวรองรับการตรวจจับหน้าสัมผัสทริป การตรวจสอบหน้าสัมผัสรีเลย์ การจำลองเซอร์กิตเบรกเกอร์ การตรวจสอบสัญญาณเริ่มต้น และการวัดระยะเวลาดำเนินการ ช่วงเวลาตั้งแต่ 0.1 มิลลิวินาที ถึง 9999 วินาที ทำให้สามารถวัดเวลาการทำงานของรีเลย์ ความล่าช้าในการเดินทาง ช่วงเวลาการปิดฝา และการตอบสนองลอจิกการป้องกันได้อย่างแม่นยำ

ช่วงการใช้งานและการป้องกันความปลอดภัย

เครื่องทดสอบการป้องกันรีเลย์แบบสามเฟสเหมาะสำหรับการทดสอบรีเลย์แม่เหล็กไฟฟ้า รีเลย์แบบสแตติก อุปกรณ์ป้องกันดิจิทัล รีเลย์ไมโครโปรเซสเซอร์ อุปกรณ์ปิดกลับ และระบบป้องกันหม้อแปลง สายไฟ มอเตอร์ และเครื่องกำเนิดไฟฟ้า

มีการใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อย โรงไฟฟ้า ห้องกระจายสินค้าของโรงงาน เครือข่ายการจ่ายไฟทางรถไฟ และห้องปฏิบัติการถ่ายทอดระดับมืออาชีพ

มีการรวมฟังก์ชันการป้องกันหลายรายการไว้ด้วยกัน รวมถึงการป้องกันการโอเวอร์โหลดเอาต์พุต การวินิจฉัยข้อผิดพลาดด้วยตนเอง อินเตอร์ล็อคเอาต์พุต และการออกแบบกำลังสตาร์ทแบบนุ่มนวล ฟังก์ชันเหล่านี้ช่วยปกป้องทั้งผู้ทดสอบและอุปกรณ์ที่เชื่อมต่อระหว่างการทำงานภาคสนาม อุปกรณ์ควรใช้งานโดยช่างเทคนิคที่ผ่านการฝึกอบรมซึ่งคุ้นเคยกับความปลอดภัยของวงจรทุติยภูมิ ขั้นตอนการเดินสายมาตรฐาน และขั้นตอนการทดสอบรีเลย์

อุปกรณ์เป็นไปตามกิกะไบต์/ที 7261-2008และดีแอล/ที 624-2010. ผู้ปฏิบัติงานต้องปฏิบัติตามรหัสการทดสอบรีเลย์ในพื้นที่ กฎการทดสอบการทำงานของสถานีไฟฟ้า และมาตรฐานความปลอดภัยในสถานที่ระหว่างการใช้งาน

คู่มือการใช้งานผลิตภัณฑ์

เครื่องทดสอบการป้องกันรีเลย์แบบสามเฟสจะสร้างกระแสทุติยภูมิ แรงดันไฟฟ้า ความถี่ มุมเฟส ฮาร์มอนิก DC และสัญญาณสวิตชิ่งที่ควบคุมได้ เพื่อจำลองสภาพกริดปกติและผิดปกติ จากนั้นป้อนสัญญาณไปยังอุปกรณ์ป้องกันที่ทดสอบ โดยจะตรวจสอบการกระทำของการสัมผัส เอาท์พุตทริป สัญญาณกลับ และการตอบสนองลอจิก บันทึกเวลาการทำงานและค่าการตั้งค่าการทำงานโดยอัตโนมัติ

ก่อนการทดสอบ ให้ยืนยันรุ่นรีเลย์ กระแสไฟฟ้าสำรองที่กำหนด แรงดันไฟฟ้าสำรองที่กำหนด ความต้องการไฟ DC ประเภทหน้าสัมผัสตัดการทำงาน และพารามิเตอร์การป้องกันที่ตั้งไว้ล่วงหน้า ตรวจสอบแผนผังการเดินสายอุปกรณ์ป้องกัน แยกวงจรทดสอบตามกฎความปลอดภัย จากนั้นต่อสายไฟเอาท์พุต แรงดันไฟฟ้าเอาท์พุต สวิตช์พอร์ต I/O และขั้วต่อไฟฟ้าเสริม DC อย่างเหมาะสม

ขั้นตอนการทดสอบรีเลย์กระแสเกิน:ตั้งค่ากระแสเอาต์พุต มุมเฟส ความถี่ และระยะเวลาการทดสอบ เพิ่มกระแสทีละน้อยตามขั้นตอนการทดสอบมาตรฐาน บันทึกค่าปิ๊กอัพ ค่าดรอปเอาท์ และเวลาปฏิบัติการ สำหรับการทดสอบกระแสไฟฟ้าสูงแบบสามเฟส ให้ขนานสามช่องกระแสไฟฟ้าเพื่อให้ได้เอาต์พุตสูงสุด 120A ในระยะเวลาอันสั้น

ขั้นตอนการทดสอบรีเลย์แรงดันไฟฟ้า:เชื่อมต่อช่องแรงดันไฟฟ้าและกำหนดค่าแรงดันไฟฟ้าเฟสหรือสายไฟตามต้องการ หน่วยจำลองแรงดันไฟตก แรงดันไฟเกิน แรงดันไฟฟ้าลำดับเป็นศูนย์ แรงดันไฟฟ้าไม่สมดุล และการชดเชยเฟส ฟังก์ชั่นการเปลี่ยนความถี่ทำหน้าที่กำจัดโหลดใต้ความถี่และการสอบเทียบรีเลย์ความถี่

การทดสอบการป้องกันระยะทาง ทิศทาง ส่วนต่าง และการปิดกลับ: ปรับแรงดันไฟฟ้า กระแส มุมเฟส และหน้าสัมผัสสวิตช์ตามแผนตรรกะการป้องกัน อุปกรณ์จะติดตามความเคลื่อนไหวของหน้าสัมผัสรีเลย์และวัดเวลาการเดินทาง พอร์ตเอาต์พุตสวิตช์จำลองหน้าสัมผัสเสริมของเบรกเกอร์หรือสัญญาณลอจิกภายนอกเมื่อจำเป็น

การทดสอบรีเลย์ DC และวงจรเสริม:ใช้เอาต์พุตแรงดัน/กระแส DC ภายในช่วงที่กำหนด เมื่อไฟ DC ในสถานที่ใช้งานไม่ได้หรือจำเป็นต้องใช้ไฟทดสอบแบบแยก ให้เปิดใช้งานแหล่งจ่ายไฟ DC เสริมแบบปรับได้ในตัว

หลังจากเสร็จสิ้นการทดสอบทั้งหมด ให้เปรียบเทียบค่าการกระทำที่วัดได้และข้อมูลจังหวะกับการตั้งค่าการป้องกันที่ตั้งไว้ล่วงหน้า เก็บถาวรบันทึกการทดสอบตามกฎการบำรุงรักษาภายในและการว่าจ้างการจัดการ

คุณสมบัติหลัก

1. แรงดันไฟฟ้ามาตรฐาน 4 เฟสและช่องสัญญาณเอาท์พุตกระแสอิสระ 3 เฟส

2. เอาต์พุตกระแสไฟ AC แบบช่องเดียวสูงถึง 40A

3. ช่องกระแสไฟฟ้าแบบขนานสามช่องรองรับเอาต์พุตสูงสุด 120A ในระยะเวลาอันสั้น

4. ช่วงเอาต์พุตแรงดันไฟฟ้าเฟส AC: 0 ~ 120V

5. ช่วงเอาต์พุตแรงดันไฟฟ้าสาย AC: 0 ~ 240V

6. เอาต์พุตกระแสไฟ DC ในตัวสำหรับสถานการณ์การทดสอบการป้องกันการถ่ายทอดทั้งหมด

7. เอาต์พุตแรงดันไฟฟ้า DC ในตัวสำหรับการจำลองสถานะวงจรทุติยภูมิ

8. เอาต์พุตแหล่งจ่ายไฟเสริม DC แบบปรับได้อิสระ

9. ช่วงเวลาการทำงานของรีเลย์: 0.1ms ~ 9999s

10. สลับช่องอินพุตสำหรับการตรวจสอบสถานะหน้าสัมผัสรีเลย์แบบเรียลไทม์

11. สลับช่องสัญญาณเอาท์พุตเพื่อจำลองเซอร์กิตเบรกเกอร์และสัญญาณหน้าสัมผัสภายนอก

12. เอาต์พุตสัญญาณฮาร์มอนิกสำหรับการทดสอบลักษณะการตอบสนองฮาร์มอนิกของอุปกรณ์ป้องกัน

13. เอาต์พุตสัญญาณความถี่ตัวแปรสำหรับการตรวจสอบรีเลย์ความถี่

14. หน้าจอแสดงผลออนบอร์ดเพื่อแสดงพารามิเตอร์และผลลัพธ์การทดสอบทั้งหมดอย่างชัดเจน

15.การควบคุมคอมพิวเตอร์อุตสาหกรรมช่วยให้การทำงานอิสระแบบออฟไลน์ได้อย่างสมบูรณ์

16. พอร์ต USB ที่สงวนไว้สำหรับการอ่านข้อมูลและรองรับการเชื่อมโยงซอฟต์แวร์

17. การเชื่อมต่อเอาท์พุทอัตโนมัติภายใต้สถานะการทำงานที่ผิดปกติเพื่อป้องกันความเสียหายของอุปกรณ์

18. ฟังก์ชั่นการตรวจสอบข้อผิดพลาดในตัวและการป้องกันฮาร์ดแวร์หลายชั้น

19.เข้ากันได้กับการสอบเทียบการป้องกันไมโครโปรเซสเซอร์ รีเลย์แบบคงที่ และรีเลย์แม่เหล็กไฟฟ้า

20.เครื่องมือครบวงจรสำหรับการทดสอบภาคสนาม การบำรุงรักษารายวัน และการทดสอบในห้องปฏิบัติการ

สถานการณ์การใช้งาน

1. ทีมงานปฏิบัติการและบำรุงรักษาโครงข่ายไฟฟ้า

ดำเนินการทดสอบการใช้งานสถานีย่อยใหม่ การสอบเทียบการป้องกันเป็นระยะ การตรวจสอบวงจรทุติยภูมิ การทดสอบวงจรทริป และการบำรุงรักษาแผนการป้องกันเต็มรูปแบบ

2. ผู้ผลิตหม้อแปลงไฟฟ้า

ดำเนินการตรวจสอบตู้ป้องกันของโรงงาน การตรวจสอบรีเลย์ส่วนต่าง การตรวจสอบส่วนต่อประสานการป้องกันอุณหภูมิ และการทดสอบการยอมรับของโรงงานสำหรับแผงป้องกัน

3. โรงไฟฟ้า

การสอบเทียบการป้องกันเครื่องกำเนิดไฟฟ้า การป้องกันหม้อแปลงหลัก การป้องกันมอเตอร์ ระบบไฟฟ้าเสริม และการป้องกันสวิตช์เกียร์อย่างสมบูรณ์ในระหว่างการทดสอบการทำงานของยูนิตและการบำรุงรักษาเมื่อไฟฟ้าดับ

4. อุตสาหกรรมรถไฟ

สถานีย่อยรางรถไฟและเครือข่ายการจำหน่ายมีการติดตั้งอุปกรณ์ป้องกันรีเลย์ อุปกรณ์นี้จัดการการบำรุงรักษารีเลย์ตามปกติ การตรวจสอบการป้องกันตัวป้อน และการตรวจสอบลอจิกทริปของเบรกเกอร์

5. สถานประกอบการอุตสาหกรรมขนาดใหญ่

โรงงานเหล็ก เหมืองแร่ ปิโตรเคมี และการผลิตใช้สำหรับการบำรุงรักษารีเลย์แรงดันไฟฟ้าปานกลาง การทดสอบการป้องกันมอเตอร์ และการตรวจสอบวงจรป้องกันสถานีย่อยของโรงงาน

6. มหาวิทยาลัยและสถาบันฝึกอาชีพ

ใช้เครื่องสำหรับสอนทฤษฎีการป้องกันรีเลย์ การดำเนินการทดสอบการฉีดทุติยภูมิ การจำลองสภาพข้อบกพร่อง และการฝึกปฏิบัติด้านการประสานงานการป้องกัน

7. ห้องปฏิบัติการทดสอบของบุคคลที่สาม

การสอบเทียบรีเลย์ที่สมบูรณ์ การตรวจสอบประสิทธิภาพของอุปกรณ์ป้องกัน การตรวจสอบการยอมรับขาเข้า และการให้บริการการทดสอบการทำงานจากภายนอก

8. ทีมงานบำรุงรักษาสายเคเบิล

หลังจากเปลี่ยนหรือซ่อมแซมสายเคเบิล ให้ตรวจสอบการป้องกันตัวป้อน การป้องกันข้อผิดพลาดของดิน ตรรกะการปิดใหม่ และวงจรควบคุมรองที่ตรงกัน

รายการทดสอบที่มีอยู่

1.การตรวจสอบประสิทธิภาพโดยรวมของอุปกรณ์ป้องกันที่ใช้ไมโครโปรเซสเซอร์

2. การสอบเทียบและการตรวจสอบรีเลย์แม่เหล็กไฟฟ้า

3. การทดสอบประสิทธิภาพของรีเลย์แบบคงที่

4. ค่าปิ๊กอัพและการทดสอบการจำกัดเวลาสำหรับรีเลย์กระแสเกิน

5. การตรวจสอบรีเลย์ข้อผิดพลาดของดินอย่างเต็มรูปแบบ

6. การสอบเทียบรีเลย์ป้องกันแรงดันตกและแรงดันไฟฟ้าเกิน

7. การทดสอบประสิทธิภาพของรีเลย์ความถี่

8. การทดสอบการจำลองการทำงานสำหรับการป้องกันทิศทาง

9. การสอบเทียบการป้องกันส่วนต่างที่สมบูรณ์

10.การจำลองสภาพการทำงานสำหรับการป้องกันระยะทาง

11.การตรวจสอบการทำงานของอุปกรณ์ปิดอัตโนมัติ

12. การตรวจสอบวงจรการเดินทางของเบรกเกอร์วงจร

13. การว่าจ้างวงจรทุติยภูมิในสถานที่เต็มรูปแบบ

14. การทดสอบการยอมรับจากโรงงานสำหรับแผงป้องกัน

15. การวัดเวลาการทำงานของรีเลย์ที่แม่นยำ

กรณีการใช้งานจริง

สาขาอุตสาหกรรม: การอัพเกรดและการว่าจ้างสถานีย่อยแรงดันไฟฟ้าปานกลาง

ความท้าทายของโครงการ: ทีมงานก่อสร้างรับผิดชอบโครงการปรับปรุงสถานีย่อย แผงป้องกันภายในประกอบด้วยฟังก์ชันกระแสเกิน ข้อผิดพลาดของโลก แรงดันตก การปิดใหม่ และตรรกะทริปเบรกเกอร์ โปรเจ็กต์นี้ต้องใช้เครื่องจักรเพียงเครื่องเดียวที่สามารถส่งออกกระแสไฟสามเฟส แรงดันไฟฟ้าสี่เฟส และรองรับการจำลองการสัมผัสและการกำหนดเวลาที่มีความแม่นยำสูง นี่คือจุดที่เครื่องทดสอบการป้องกันรีเลย์แบบสามเฟสมอบความสามารถในการทดสอบแบบครบวงจร

ขั้นตอนการทดสอบที่สมบูรณ์: ช่างเทคนิคเชื่อมต่ออุปกรณ์เพื่อรีเลย์เทอร์มินัลอินพุตปัจจุบัน เทอร์มินัลอินพุตแรงดันไฟฟ้า หน้าสัมผัสทริป และวงจรลอจิกภายนอก ขั้นแรกพวกเขาจะทดสอบค่าปิ๊กอัพและค่าเอาท์พุตของกระแสไฟ AC จากนั้นจึงบันทึกเวลาการดำเนินการป้องกันภายใต้กระแสไฟลัดจำลอง ช่องแรงดันไฟฟ้าจำลองสถานะแรงดันไฟฟ้าตกและการกู้คืนแรงดันไฟฟ้า สวิตช์เอาท์พุทจำลองเบรกเกอร์เสริมการเปลี่ยนแปลงสถานะการติดต่อในขณะที่สวิตช์อินพุตจับการเดินทางและสัญญาณส่งคืนพร้อมกัน

ผลลัพธ์ของโครงการ: ค่าการตั้งค่ารีเลย์ทั้งหมดตรงกับรูปแบบการออกแบบการทดสอบการเดินเครื่อง ข้อมูลเวลาการเดินทางและการดำเนินการถูกจัดเก็บลงในเอกสารการปฏิบัติงานและการบำรุงรักษา ความเบี่ยงเบนของสายไฟและการตั้งค่าทั้งหมดได้รับการแก้ไขก่อนที่แผงป้องกันจะถูกนำไปใช้งานอย่างเป็นทางการ

ข้อดีของการใช้งาน: สัญญาณการจำลองทุติยภูมิที่เป็นมาตรฐานถูกสร้างขึ้นโดยเครื่องจักรเครื่องเดียว พร้อมข้อมูลเวลาที่สามารถตรวจสอบย้อนกลับได้สำหรับการยื่น ไม่จำเป็นต้องแยกแหล่งจ่ายกระแส แหล่งจ่ายแรงดันไฟฟ้า ตัวจับเวลา หรือเครื่องจำลองการสัมผัส ช่วยลดปริมาณเครื่องมือที่ไซต์งานได้อย่างมาก ลดต้นทุนการจัดซื้อโดยรวมสำหรับบริษัทวิศวกรรม

คำถามที่พบบ่อย

1、เครื่องทดสอบการป้องกันรีเลย์สามเฟสใช้ทำอะไร?

ใช้สำหรับการทดสอบการฉีดทุติยภูมิของรีเลย์ป้องกัน อุปกรณ์ป้องกันไมโครโปรเซสเซอร์ วงจรทริป อุปกรณ์ปิดกลับ และแผงป้องกัน

2、VS-JB900 มีเอาต์พุตแรงดันและกระแสจำนวนเท่าใด

มีแรงดันไฟฟ้ามาตรฐาน 4 เฟสและเอาต์พุตกระแส 3 เฟส

3、กระแสไฟ AC สูงสุดคือเท่าไร?

แต่ละเฟสสามารถเอาต์พุต 0 ถึง 40 A RMS เมื่อเชื่อมต่อช่องกระแสไฟสามช่องแบบขนาน เอาท์พุตสามารถเข้าถึง 0 ถึง 120 A RMS สำหรับการทดสอบในระยะเวลาสั้น

4、ช่วงเอาต์พุตแรงดันไฟฟ้ากระแสสลับคืออะไร?

ช่วงเอาต์พุตแรงดันไฟฟ้าเฟสคือ 0 ถึง 120 V RMS และช่วงเอาต์พุตแรงดันไฟฟ้าสายคือ 0 ถึง 240 V RMS

5、ผู้ทดสอบสามารถวัดเวลาการทำงานของรีเลย์ได้หรือไม่?

ใช่. ช่วงการวัดเวลาคือ 0.1 ms ถึง 9999 วินาที โดยมีความแม่นยำ 0.1 ms

6、เครื่องทดสอบการป้องกันรีเลย์สามเฟสรองรับเอาต์พุต DC หรือไม่

ใช่. รองรับเอาต์พุตกระแส DC, เอาต์พุตแรงดันไฟฟ้า DC และเอาต์พุตกำลังไฟ DC เสริมอิสระสำหรับการทดสอบรีเลย์และวงจรทุติยภูมิ

7、รีเลย์ประเภทใดที่สามารถทดสอบได้?

เครื่องมือทดสอบสามารถใช้กับกระแสไฟฟ้าเกิน ความผิดปกติของดิน แรงดันไฟฟ้า ความถี่ ส่วนต่าง ระยะทาง ทิศทาง การปิดใหม่ และอุปกรณ์ป้องกันอื่นๆ

8、มาตรฐานใดบ้างที่มีผลบังคับใช้?

มาตรฐานอ้างอิงสำหรับเครื่องทดสอบการป้องกันรีเลย์ประเภทนี้ ได้แก่ GB/T 7261-2008 และ DL/T 624-2010 ผู้ใช้ควรปฏิบัติตามขั้นตอนการทดสอบการป้องกันการถ่ายทอดในพื้นที่
