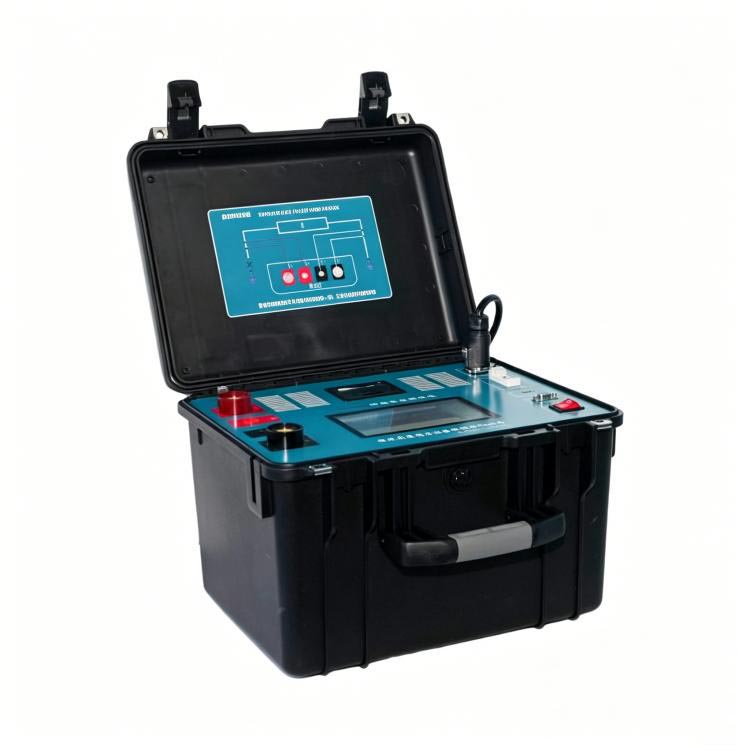

เครื่องทดสอบความต้านทานการสัมผัสกระแสไฟฟ้าสูงพร้อมหน้าจอสัมผัสสี

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Weshine ต้องการนำเสนอเครื่องทดสอบความต้านทานการสัมผัสกระแสไฟฟ้าสูงพร้อมหน้าจอสัมผัสสีที่มีคุณภาพ ซึ่งเป็นเครื่องวัดความต้านทานอัจฉริยะที่ได้รับการอัพเกรดซึ่งสร้างขึ้นสำหรับการทดสอบการสัมผัสอุปกรณ์ไฟฟ้าแรงสูง การฉีดกระแสทดสอบขนาดใหญ่จะขจัดสัญญาณรบกวนจากชั้นออกซิเดชันที่พื้นผิวและจุดสัมผัสที่ไม่เสถียร ดังนั้นผู้ทดสอบจะได้รับค่าที่อ่านได้อย่างน่าเชื่อถือสำหรับการตรวจสอบก่อนการบำรุงรักษาอุปกรณ์และการตรวจสอบการยอมรับของโรงงาน ผู้ซื้อจำนวนมากสามารถจับคู่อุปกรณ์นี้กับชุดเครื่องมือทดสอบไฟฟ้าทั้งหมดเพื่อการจัดซื้อแบบครบวงจร

ผู้ใช้สามารถเลือกกระแสเอาต์พุตที่ปรับได้ตั้งแต่ 50A ถึง 600A ซึ่งตรงกับเกณฑ์การทดสอบและพารามิเตอร์พิกัดของอุปกรณ์ไฟฟ้าต่างๆ โหมดการทดสอบกระแสไฟสูงจะตัดสินสภาพการสัมผัสของเซอร์กิตเบรกเกอร์ อุปกรณ์ GIS สวิตช์ตัดการเชื่อมต่อ บัสบาร์ และข้อต่อสายเคเบิลอย่างแม่นยำ ซึ่งเป็นเครื่องมือที่ต้องมีสำหรับทีมตรวจสอบโรงงานและผู้รับเหมาด้านวิศวกรรมไฟฟ้า

เครื่องทดสอบความต้านทานการสัมผัสกระแสไฟสูงพร้อมหน้าจอสัมผัสสีนี้ใช้หน้าจอสัมผัสสีอุตสาหกรรมขนาด 7 นิ้วพร้อมแผงควบคุมที่ใช้งานง่าย พนักงานสามารถตั้งค่ากระแสเอาต์พุต เวลาการทดสอบ ภาษาของระบบ และพารามิเตอร์การสื่อสารบนหน้าจอ ดูรูปคลื่นการทดสอบแบบเรียลไทม์ และจัดการข้อมูลที่เก็บไว้ได้อย่างรวดเร็วด้วยการฝึกอบรมเพียงเล็กน้อย ช่วยลดเวลาปฏิบัติงานนอกสถานที่สำหรับทีมวิศวกรที่ต้องจัดการงานตรวจสอบอุปกรณ์จำนวนมาก

มาพร้อมกับแบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัวขนาดใหญ่ อุปกรณ์นี้รองรับการทดสอบกลางแจ้งแบบพกพาได้เต็มรูปแบบโดยไม่ต้องใช้แหล่งจ่ายไฟหลัก หลังจากการทดสอบกระแสไฟฟ้าแรงสูง 500A หรือ 600A ระบบจะกระตุ้นวงจรการทำความเย็นอัตโนมัติ 10 วินาทีเพื่อปกป้องโมดูลพลังงานภายใน ยืดอายุการใช้งาน และลดต้นทุนการเปลี่ยนในระยะยาวสำหรับผู้ซื้อที่มีงานทดสอบภาคสนามบ่อยครั้ง

มีโหมดการรับส่งข้อมูลหลายโหมด: ลิงค์ไร้สาย Bluetooth, การเชื่อมต่อแบบใช้สาย RS232, การส่งออกแฟลชไดรฟ์ USB และพื้นที่เก็บข้อมูลในเครื่อง ผู้ปฏิบัติงานสามารถเรียกดู บันทึก ส่งออก หรือลบบันทึกการทดสอบได้โดยตรงบนเครื่องจักร ซึ่งช่วยเร่งการจัดเรียงรายงานการทดสอบและการจัดการสินทรัพย์อุปกรณ์สำหรับโครงการประกวดราคาโรงไฟฟ้าและแผนกควบคุมคุณภาพโรงงาน

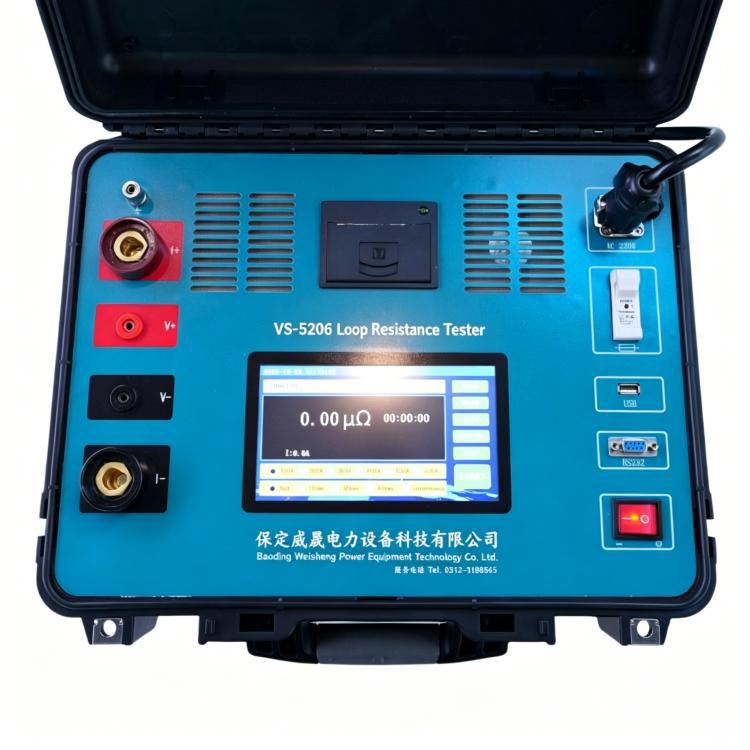

VS-5206 สร้างขึ้นเพื่อให้ทนทานต่อไซต์งานกลางแจ้งที่รุนแรง โดยผสานเอาต์พุตกระแสสูงอันทรงพลัง การวัดแบบดิจิตอลที่แม่นยำ การป้องกันความปลอดภัยแบบหลายชั้น และตัวเรือนที่ทนทาน โดยให้ผลการทดสอบที่เชื่อถือได้สม่ำเสมอสำหรับการบำรุงรักษาอุปกรณ์รายวัน การทดสอบการใช้งานโครงการใหม่ และการวินิจฉัยข้อผิดพลาดทางไฟฟ้า เหมาะสำหรับคำสั่งซื้อขายส่งจากผู้จัดจำหน่ายอุปกรณ์ไฟฟ้าและบริษัทวิศวกรรมพลังงาน

การออกแบบระบบความปลอดภัยและแคลมป์

weshine electric ผสานรวมเซ็นเซอร์แบบแคลมป์ไร้สายเข้ากับเทคโนโลยีการจดจำทิศทางกระแส DC

ข้อมูลจำเพาะของแคลมป์คีย์:

1, ช่วงการวัด DC: 0 ถึง ± 600A

2、 การติดตั้งแบบไวต่อทิศทาง (จำเป็นต้องมีการวางแนวปัจจุบันไปข้างหน้า)

3、รองรับการสอบเทียบในการตั้งค่าระบบ

กฎความปลอดภัยช่วยให้การทำงานมีเสถียรภาพ:

1、แคลมป์โอเวอร์โหลดเกินขอบเขตอาจทำให้เซ็นเซอร์เสียหาย

2、การติดตั้งทิศทางที่ถูกต้องช่วยเพิ่มความแม่นยำ

3、ฟังก์ชันการสอบเทียบจะชดเชยความเบี่ยงเบน

คุณสมบัติ

กระแสทดสอบ DC สูงสุด 600A

การวัดความต้านทานการสัมผัสที่มีความแม่นยำสูง

ออกแบบมาสำหรับเซอร์กิตเบรกเกอร์และอุปกรณ์ GIS

กระแสไฟขาออกที่เลือกได้หลายแบบ

เทคโนโลยีการวัดเคลวินแบบสี่สาย

หน้าจอสัมผัสสีขนาด 7 นิ้ว

แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัว

การวัดอัตโนมัติอัจฉริยะ

ระบายความร้อนอัตโนมัติหลังจากการทดสอบ 500A/600A

การสื่อสารบลูทูธ

อินเตอร์เฟซการสื่อสาร RS232

การส่งออกข้อมูลแฟลชไดรฟ์ USB

ที่เก็บข้อมูลบันทึกการทดสอบภายใน

รองรับภาษาจีนและอังกฤษ

พารามิเตอร์การสื่อสารที่ปรับได้

การจัดการข้อมูลอัจฉริยะ

ความเสถียรในการวัดสูง

การออกแบบแบบพกพาขนาดกะทัดรัด

เหมาะสำหรับการทดสอบภาคสนามและห้องปฏิบัติการ

ฟังก์ชั่นการป้องกันที่หลากหลายเพื่อการทำงานที่ปลอดภัย

คู่มือผลิตภัณฑ์

เครื่องทดสอบความต้านทานการสัมผัสกระแสไฟฟ้าสูงพร้อมหน้าจอสัมผัสสีทำงานอย่างไร

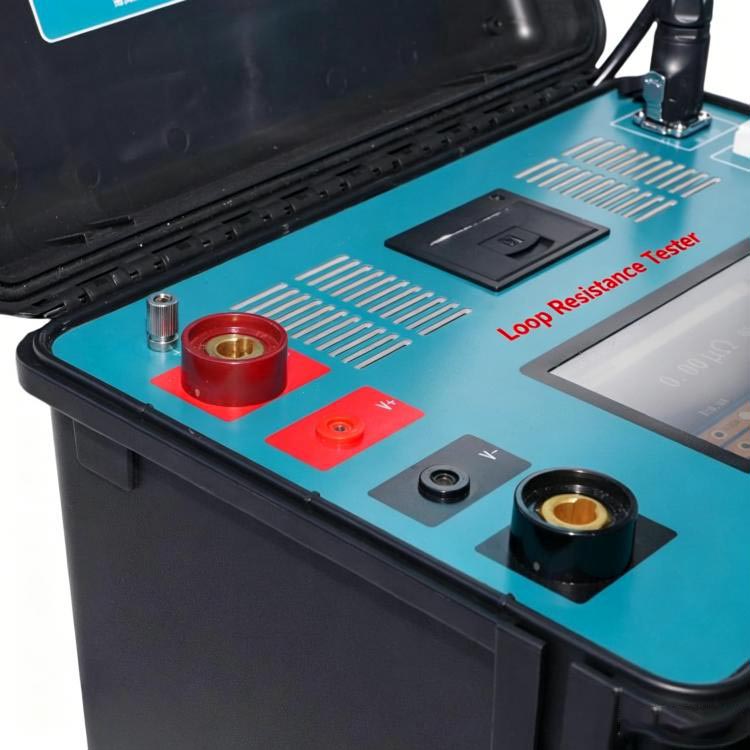

เครื่องมือทดสอบนี้จะฉีดกระแส DC สูงที่เสถียรเข้าไปในวัตถุทดสอบผ่านทางสายวัดกระแสไฟฟ้าเฉพาะ ขณะเดียวกันก็วัดแรงดันไฟฟ้าตกคร่อมหน้าสัมผัสไปพร้อมๆ กันโดยใช้สายตรวจจับแยกกัน เครื่องมือนี้ใช้หลักการวัดเคลวินแบบสี่เทอร์มินัล โดยขจัดความต้านทานของตะกั่วและคำนวณค่าความต้านทานการสัมผัสที่มีความแม่นยำสูง

หลังจากที่กระแสไฟฟ้าที่เลือกคงที่แล้ว ผู้ทดสอบจะทำการวัดโดยอัตโนมัติและหยุดเอาต์พุตเมื่อเสร็จสิ้น เมื่อทำงานที่ 500A หรือ 600A เครื่องมือจะเปิดใช้งานวงจรการทำความเย็นโดยอัตโนมัติก่อนการวัดครั้งต่อไป เพื่อรักษาความน่าเชื่อถือของระบบ

สถานการณ์การใช้งาน

สาธารณูปโภคด้านไฟฟ้า

การบำรุงรักษาเบรกเกอร์วงจร สวิตช์ตัดการเชื่อมต่อ อุปกรณ์ GIS และสถานีไฟฟ้าย่อยเป็นประจำ

ผู้ผลิตหม้อแปลงไฟฟ้า

การทดสอบการยอมรับจากโรงงานและการตรวจสอบการเชื่อมต่อทางไฟฟ้า

ผู้รับเหมาไฟฟ้า

การว่าจ้างและการบำรุงรักษาการติดตั้งไฟฟ้าแรงปานกลางและสูง

สิ่งอำนวยความสะดวกทางอุตสาหกรรม

การตรวจสอบข้อต่อไฟฟ้าแรงสูงและระบบบัสบาร์

ห้องปฏิบัติการทดสอบ

การรับรองอุปกรณ์และการวัดความต้านทานต่ำที่แม่นยำ

การใช้งาน

1、 การทดสอบความต้านทานการสัมผัสของเซอร์กิตเบรกเกอร์

2、การวัดความต้านทานของลูป

3、การทดสอบสวิตช์เกียร์ GIS

4、ยกเลิกการเชื่อมต่อการทดสอบสวิตช์

5、การทดสอบความต้านทานข้อต่อ Busbar

6、การวัดการเชื่อมต่อสายดิน

7、การตรวจสอบการเชื่อมต่อไฟฟ้ากระแสสูง

8、การทดสอบการยอมรับจากโรงงาน (FAT)

9、การบำรุงรักษาเชิงป้องกัน

10、การว่าจ้างระบบไฟฟ้า

ข้อได้เปรียบของ Weshine

Weshine Electric เชี่ยวชาญด้านอุปกรณ์ทดสอบไฟฟ้าแรงสูงและเครื่องมือวินิจฉัยอัจฉริยะ เครื่องทดสอบความต้านทานการสัมผัสกระแสไฟฟ้าสูงพร้อมหน้าจอสัมผัสสีผสมผสานเอาต์พุตกระแสสูง เทคโนโลยีการวัดเคลวินที่แม่นยำ การทำงานของหน้าจอสัมผัสอัจฉริยะ อินเทอร์เฟซการสื่อสารขั้นสูง และความสามารถในการจัดการข้อมูลที่ครอบคลุม ออกแบบมาสำหรับสาธารณูปโภค ผู้ผลิต และผู้เชี่ยวชาญด้านการบำรุงรักษา โซลูชันของ Weshine นำเสนอการทดสอบความต้านทานการสัมผัสที่เชื่อถือได้ ซึ่งช่วยเพิ่มความน่าเชื่อถือของอุปกรณ์ ลดการหยุดทำงาน และสนับสนุนการจัดการสินทรัพย์ในระยะยาว
