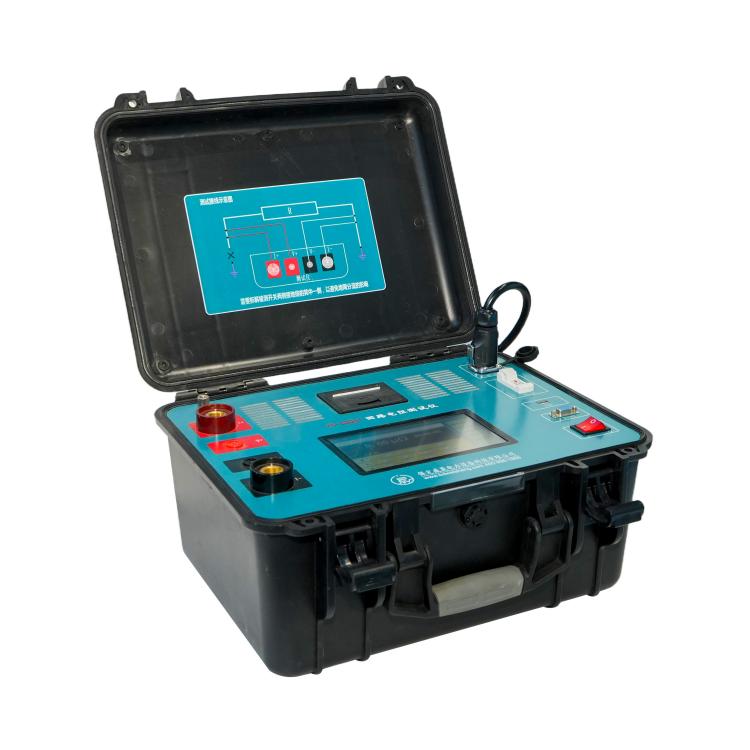

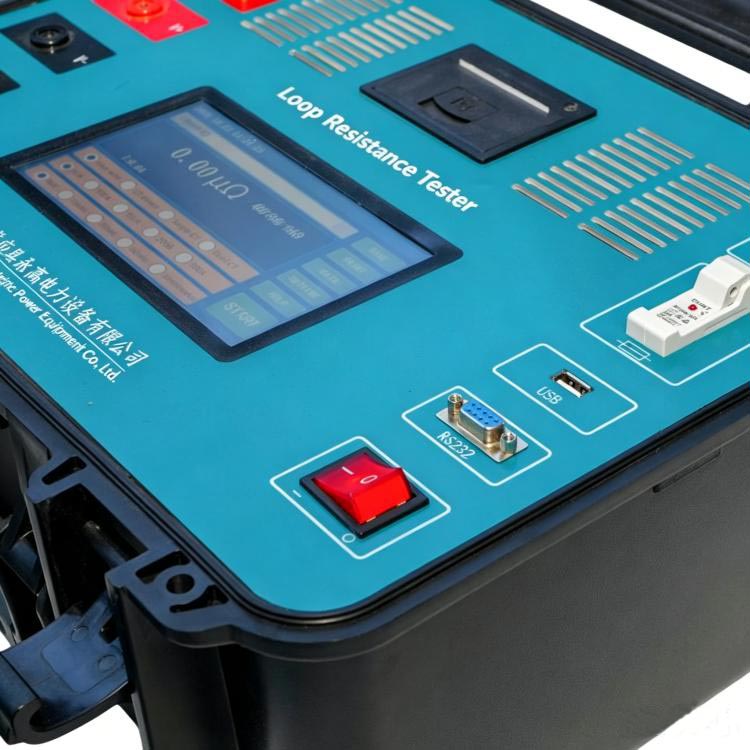

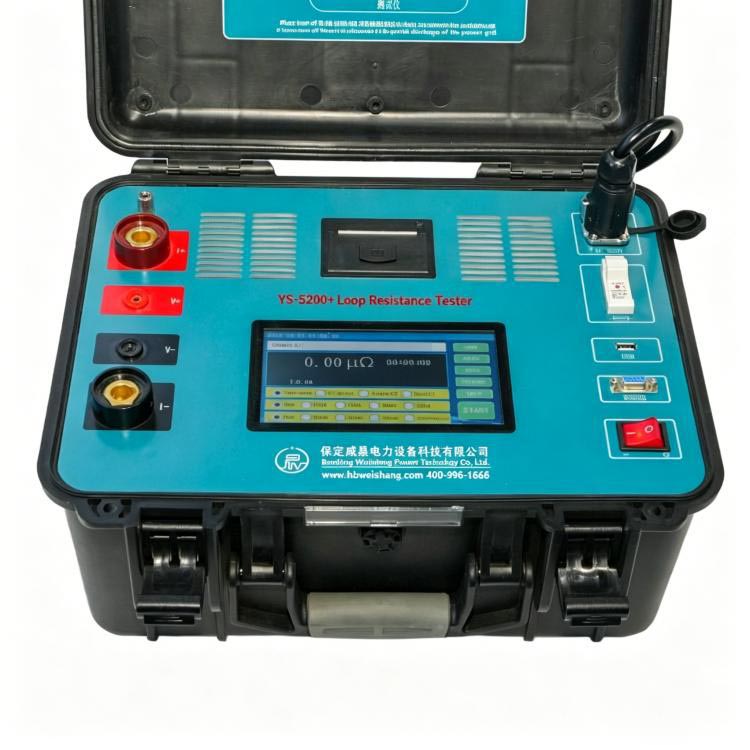

เดสก์ท็อป 300A ตัวทดสอบความต้านทานวงจรอัจฉริยะ

เครื่องทดสอบความต้านทานวงจรอัจฉริยะสำหรับเดสก์ท็อป 300A ที่ทนทาน นำเสนอโดย Weshine ผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพในประเทศจีน ให้การอ่านค่าไมโครโอห์มที่แม่นยำบนเซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ สวิตช์สายดิน และข้อต่อบัสบาร์ แม้ว่ากระแสจะไหลผ่านลูปเดียวหรือหลายกิ่งขนานก็ตาม

เราสร้างหน่วยนี้ตามมาตรฐานการทดสอบสี่สาย DL/T845.4-2019 และ IEC ซึ่งตรงกับความต้องการของอุตสาหกรรมสำหรับการตรวจจับความต้านทานกระแสไฟฟ้าสูงอย่างสมบูรณ์

ภายในตัวเครื่องมีแหล่งกำเนิดกระแสคงที่กำลังสูงซึ่งจับคู่กับฮาร์ดแวร์ตรวจจับกระแสแบบหลายช่องสัญญาณ โครงสร้างนี้ช่วยให้กระแสไฟฟ้าเอาต์พุตคงที่และการสุ่มตัวอย่างแรงดันไฟฟ้าที่แม่นยำ แม้ว่าจะทำงานร่วมกับกริดกราวด์แบบขนานที่ซับซ้อน ซึ่งเป็นเหตุผลสำคัญที่ผู้รับเหมางานวิศวกรรมทำการสั่งซื้อจำนวนมากซ้ำสำหรับรุ่นนี้

หลักการวัดหลัก

เครื่องมือทดสอบความต้านทานวงจรอัจฉริยะของ Desktop 300A อาศัยโมดูลการทำงานหลักสองโมดูล:

1. เอาต์พุตกระแสคงที่สูงที่ปรับได้: 50A–300A

2. เซ็นเซอร์แคลมป์ DC ไร้สาย: การจับกระแส 0 ~ ± 600A

โดยจะคำนวณความต้านทานต่อการสัมผัสตามจริงตามกฎของโอห์ม: R = V / I₀

V = ตรวจพบแรงดันไฟฟ้าตกที่จุดสัมผัส

I₀ = กระแสจริงที่ไหลผ่านกิ่งที่ทดสอบ

โหมดการทดสอบอัจฉริยะ (นวัตกรรมหลัก)

weshine electric ผสานรวมโหมดการทดสอบขั้นสูงสี่โหมดเพื่อรองรับสภาพสนามที่แตกต่างกัน:

1. โหมดความต้านทานวงจรแบบดั้งเดิม

ผู้ใช้จำเป็นต้องตัดการเชื่อมต่อด้านหนึ่งของเครือข่ายสายดินเพื่อหลีกเลี่ยงการรบกวนกระแสไฟ เครื่องมือทดสอบจ่ายกระแสไฟ DC สูงสุด 300A และอ่านข้อมูลแรงดันไฟฟ้าตก โหมดนี้ให้ความแม่นยำสูงสุดและทำงานได้ดีสำหรับไซต์การบำรุงรักษาที่วางแผนไว้

2. โหมดการวัดแคลมป์โดยตรง

ไม่จำเป็นต้องแยกการเชื่อมต่อสายดิน แคลมป์ไร้สายจะติดตาม I₀ กระแสย่อยแบบเรียลไทม์ จากนั้นเครื่องจะคำนวณความต้านทานโดยอัตโนมัติด้วย R=V/I₀ จุดเด่น: ไม่ต้องถอดชิ้นส่วน การทดสอบภาคสนามเร็วขึ้น ปลอดภัยกว่าสำหรับการบำรุงรักษาในพื้นที่จริง

3. โหมดสับเปลี่ยนด้านเดียว

เหมาะสำหรับรูปแบบการต่อลงดินแบบขนาน เช่น การต่อสายดินในตู้และกริดกราวด์แบบกระจาย แคลมป์จะวัดกระแสไฟฟ้าย่อย I₂ และอุปกรณ์จะคำนวณกระแสทดสอบที่มีประสิทธิภาพด้วย I₀=I₁−I₂ ก่อนที่จะคำนวณความต้านทาน แก้ไขข้อผิดพลาดด้านความแม่นยำที่เกิดจากกระแสขนานบางส่วน

4. โหมดสับเปลี่ยนสองด้าน

สำหรับกริดกราวด์ขนาดใหญ่ที่มีกระแสแยกแบบสองทิศทางในสถานีย่อย แคลมป์สองตัวรวบรวมกระแสสาขา I21 และ I22 ระบบจะคำนวณ I₀=I₁−I21−I22 เพื่อรับข้อมูลความต้านทานที่แท้จริงสำหรับเครือข่ายหลายสาขา

การออกแบบระบบความปลอดภัยและแคลมป์

ที่หนีบไร้สายที่จับคู่กันสามารถระบุทิศทางกระแสไฟ DC ได้โดยอัตโนมัติ

ข้อมูลจำเพาะของแคลมป์คีย์:

1, ช่วงทดสอบ DC: 0 ถึง ± 600A

2、ต้องสอดคล้องกับทิศทางปัจจุบันที่ถูกต้องเพื่อให้ได้ข้อมูลที่แม่นยำ

3、ฟังก์ชันการสอบเทียบในตัวเพื่อชดเชยค่าเบี่ยงเบนการวัด

การแจ้งเตือนด้านความปลอดภัยในการทำงาน:

1、อย่าใช้งานแคลมป์เกินช่วงการวัดเพื่อหลีกเลี่ยงความเสียหายของฮาร์ดแวร์

2、ติดตั้งแคลมป์ตามเครื่องหมายทิศทางปัจจุบันเพื่อรักษาเสถียรภาพการอ่าน

3、ดำเนินการสอบเทียบเป็นประจำเพื่อลดข้อผิดพลาดของข้อมูล

คู่มือการใช้งานทีละขั้นตอน

ผู้ทดสอบเดสก์ท็อปนี้เป็นไปตามขั้นตอนการทดสอบภาคสนามมาตรฐานสำหรับสถานการณ์ปัจจุบันสูง

ขั้นตอนที่ 1: การเตรียมระบบ

ยืนยันว่าอุปกรณ์ปิดอยู่โดยสมบูรณ์ การตั้งค่าสายดินเสร็จสมบูรณ์ และแบตเตอรี่แคลมป์ชาร์จเต็มแล้ว ลูกค้าจัดซื้อจัดจ้างจำนวนมากสามารถรับคู่มือการปฏิบัติงานฉบับเต็มพร้อมกับการจัดส่งได้

ขั้นตอนที่ 2: การกำหนดค่าการเดินสายไฟ

I+ และ I- เชื่อมต่อกับปลายทั้งสองด้านของวงจรทดสอบ V+ และ V- ติดกับจุดสุ่มตัวอย่างแรงดันไฟฟ้าภายใน วางโพรบแรงดันไฟฟ้าไว้ในลูปกระแสเสมอเพื่อตัดการรบกวนความต้านทานของสายไฟ

ขั้นตอนที่ 3: การเลือกโหมด

เลือกโหมดการทดสอบหนึ่งโหมด: โหมดการแยกชิ้นส่วนแบบดั้งเดิม, โหมดแคลมป์โดยตรง, โหมดแยกชิ้นส่วนเดี่ยว หรือโหมดแยกชิ้นส่วนคู่ จากนั้นตั้งค่ากระแสเอาต์พุต (50A–300A) และระยะเวลาการทดสอบ (เร็ว / 10 วินาที / 30 วินาที / 60 วินาที / ต่อเนื่อง)

ขั้นตอนที่ 4: กระบวนการวัด

เครื่องจักรจะรันการเพิ่มกระแส การควบคุมเสถียรภาพ การจับกระแสแบบเรียลไทม์ การสุ่มตัวอย่างแรงดันไฟฟ้า การคำนวณความต้านทาน และการชดเชยอุณหภูมิโดยอัตโนมัติโดยไม่ต้องปรับด้วยตนเอง

ขั้นตอนที่ 5: การแสดงผลลัพธ์

หน้าจอแสดงกระแส I₁ ทั้งหมด, กระแสแคลมป์ย่อย (I₂ / I21 / I22), ค่าความต้านทานเป็นไมโครโอห์ม, เวลาในการทดสอบ และสถานะความเสถียร

ขั้นตอนที่ 6: การจัดการข้อมูล

ผู้ปฏิบัติงานสามารถบันทึกบันทึกการทดสอบลงในหน่วยความจำภายใน ส่งออกบันทึกผ่านไดรฟ์ USB FAT32 พิมพ์รายงานด้วยโมดูลการพิมพ์เสริม และดูย้อนหลังข้อมูลการทดสอบในอดีตได้ตลอดเวลา

สถานการณ์การใช้งาน

เครื่องมือทดสอบความต้านทานวงจรอัจฉริยะสำหรับเดสก์ท็อป 300A นี้จัดการงานตรวจจับความต้านทานภายใต้การต่อสายดินที่ซับซ้อนและสภาวะการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง ซึ่งผู้ซื้อจากภาคส่วนเหล่านี้นำไปใช้อย่างกว้างขวาง:

1、สถานีย่อยขนาดใหญ่

2、โรงผลิตไฟฟ้า

3、ระบบสวิตช์เกียร์อุตสาหกรรม

4、สิ่งอำนวยความสะดวกการส่งไฟฟ้าแรงสูง

5、เครือข่ายกริดกราวด์

ระบบทำงานได้อย่างน่าเชื่อถือภายใต้:

1. การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง

2、การกระจายกระแสแบบขนาน

3、、การเข้าถึงการตัดการเชื่อมต่อจำกัด

4、การดำเนินการบำรุงรักษาอย่างต่อเนื่อง

การใช้การทดสอบทั่วไป

1、การทดสอบความต้านทานการสัมผัสสำหรับเบรกเกอร์วงจรไฟฟ้าแรงสูง

2、การตรวจสอบข้อผิดพลาดของกริดกราวด์ของสถานีย่อย

3、การตรวจจับความต้านทานของข้อต่อการเชื่อมต่อบัสบาร์

4、การบำรุงรักษาตู้สวิตช์ GIS/AIS เป็นประจำ

5、การตรวจสอบคุณภาพโรงงานสำหรับอุปกรณ์ไฟฟ้าของโรงไฟฟ้า

6、การวิเคราะห์ระบบกราวด์สำหรับเครือข่ายการส่งสัญญาณ

7、การแก้ไขปัญหาระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม

ข้อได้เปรียบของ Weshine

เราสร้างเครื่องทดสอบความต้านทานวงจรอัจฉริยะสำหรับเดสก์ท็อป 300A พร้อมด้วยสถาปัตยกรรมการวัดแบบหลายโหมด เพื่อแก้ปัญหากระแสขนานที่ยุ่งยากและการต่อสายดินที่ซับซ้อนในระบบไฟฟ้าสมัยใหม่ การทดสอบแบบไม่แยกชิ้นส่วนโดยใช้แคลมป์แบบไร้สายช่วยลดเวลาหยุดทำงานของการบำรุงรักษาและปรับปรุงความปลอดภัยของสถานที่ได้อย่างมาก ซึ่งทำให้ผู้ให้บริการด้านไฟฟ้าหลายรายลงนามในสัญญาจัดหาระยะยาวกับเรา

อัลกอริธึมการคำนวณกระแสแบบเรียลไทม์แบบหลายช่องสัญญาณช่วยให้มั่นใจได้ถึงค่าความต้านทานที่แม่นยำแม้ในสภาพแวดล้อมที่มีการต่อกราวด์แบบขนาน เอาต์พุตกระแสไฟขนาดใหญ่ 300A จะสลายชั้นออกไซด์อย่างรวดเร็วบนพื้นผิวสัมผัสที่มีอายุมาก ให้ผลการทดสอบที่เชื่อถือได้มากขึ้นสำหรับข้อต่อที่เป็นสื่อกระแสไฟฟ้าที่สึกหรอ ระบบควบคุมความร้อนอัจฉริยะในตัวช่วยให้เครื่องมั่นคงภายใต้โหลดการทำงานที่มีกระแสไฟฟ้าสูงเป็นเวลานาน

ข้อดีของการออกแบบทางอุตสาหกรรมที่เป็นมิตรต่อผู้ใช้สำหรับผู้ซื้อ:

1、การทำงานอัจฉริยะหลายโหมด

2、การแสดงข้อมูลปัจจุบันแบบเรียลไทม์ที่มองเห็นได้

3、ฟังก์ชั่นป้องกันความปลอดภัยอัตโนมัติครบชุด

4、การจัดเก็บข้อมูลที่มีโครงสร้างและการส่งออก

ติดต่อทีมขายของเราทันทีเพื่อรับใบเสนอราคาที่กำหนดเองและไฟล์พารามิเตอร์ทางเทคนิคที่สมบูรณ์สำหรับการจัดซื้อโครงการของคุณ
